LISTA DE EXERCICIOS

Prévia do material em texto

1) Faça a conversão das unidades das grandezas elétricas:
a) 2,03 KV equivale a _____________Volts.
b) 76 mA equivale a _____________Ampères.
c) 0,5 MV equivale a _____________Volts.
d) 300uVAr (300 micro volt-amper reativo) equivale a________ VAr.
e) 550 nVA equivale a _____________ VA.
f) 470 GW equivale a ______________ W.

2) Enumere a segunda coluna de acordo com a primeira:
( 1 ) tensão elétrica ( ) é a força que empurra/movimenta
os elétrons em direção da carga.
( 2 ) resistência elétrica ( ) é a medida do trabalho realizado
por um equipamento.
( 3 ) corrente elétrica ( ) é o fluxo ordenado de elétrons em
um circuito.
( 4 ) potência elétrica ( ) é a oposição encontrada pelo
elétrons ao percorrer um circuito.

3) Uma lâmpada residencial está especificada para 110V/100W.
Determine: a) A energia elétrica consumida por essa lâmpada num
período de 5 horas diárias num mês de 30 dias. B) Calcule a
corrente consumida pela lâmpada.

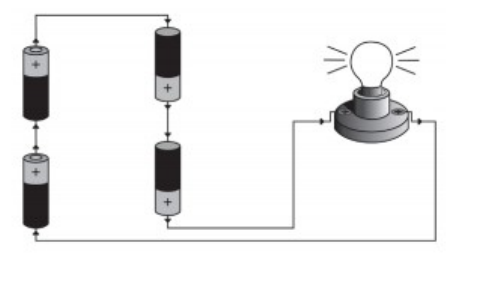

4) No circuito, considerando que cada pilha gera 1,5V, podemos
afirmar que a lâmpada é alimentada por:



5) Um chuveiro tem as especificações 5400W/220V, calcule: a)
A corrente consumida pelo chuveiro; b) A energia consumida
(em KWh) durante 1 mês (30 dias), se todos os dias o
chuveiro é ligado por 30 minutos.

6) Calcule a potência dissipada pela resistência nos circuitos
abaixo:

7) As características de um resistor são 220Ω / 0,25W. Qual a
máxima tensão que pode ser aplicada ao resistor para que
não aqueça?

8)


9) Explique como se calcula a potência ativa de tomadas de uso
geral? Como calculo a potência de tomadas de uso
específico? Como eu calculo a potência ativa de iluminação?
Como eu obtenha a potência total do sistema?

10) Qual é o limite de corrente (em Amper) para circuitos de
baixa tensão na norma NTC 901100 da Copel?

11) Qual é a diferença entre diagrama unifilar e multifilar?

12) Aplicada em: 2017 Banca: FADESP Órgão: COSANPA
Prova: Engenheiro Eletricista. Um circuito alimentador atende
a um equipamento de aquecimento que consome 2.000 W
com fator de potência unitário, um motor elétrico que consome
2.000W com fator de potência de 0,8 e um banco de
capacitores sem perdas de 1,5 kVAR. Portanto, a potência
aparente e o fator de potência do alimentador são,
respectivamente,
a- S = 4 kVA e fator de potência = 0,8.
b- S = 5,5 kVA e fator de potência = 1.
c- S = 4 kVA e fator de potência = 1.
d- S = 5,5 4kVA e fator de potência = 0,8.

Resposta C

13) Aplicada em: 2016 Banca: PR-4 UFRJ Órgão: UFRJ
Prova: Técnico em Eletrotécnica – Geral. Em uma
determinada instalação elétrica, pretende-se acionar uma
lâmpada a partir de dois pontos distintos. Para tal, deve-se
utilizar:
a- um interruptor de duas seções.
b- dois interruptores simples.
c- dois interruptores “four-way” ou intermediário.
d- um interruptor simples em paralelo com um interruptor
“three-way”.
e- dois interruptores “three-way” ou paralelo.

RESPOSTA E

14) Aplicada em: 2016 Banca: PR-4 UFRJ Órgão: UFRJ
Prova: Técnico em Eletrotécnica - Geral. Uma instalação
industrial, suprida em 220 V, é composta por uma carga
trifásica de 7,5 kW, com fator de potência igual a 0,90. Sabe-
se que existem duas maneiras para o dimensionamento de
condutores elétricos: pela Ampacidade e pela Queda de
Tensão. Neste exemplo, pela Ampacidade, que é o critério da
capacidade de condução de corrente e considerando que os
fatores de correção FCA e FCT sejam unitários, devemos
escolher o condutor com a seção nominal de:
a- 1,5 mm2
b- 0,5 mm2
c- 4 mm2
d- 0,6 mm2
e- 0,25 mm2

RESPOSTA C

15) Aplicada em: 2016 Banca: PR-4 UFRJ Órgão: UFRJ
Prova: Técnico em Eletrotécnica - Geral. Existe um fator que
se destina a verificar se a energia elétrica é racionalmente
utilizada, definido como a relação entre a demanda média e a
demanda máxima no mesmo período de tempo. Assinale a
alternativa que indica corretamente o fator mencionado.
a- Fator de carga.
b- Fator de demanda.
c- Fator de utilização.
d- Fator de simultaneidade.
e- Fator de potência.

RESPOSTA A

16) O que é um disjuntor diferencial residencial (DR)?
17) O que é um interruptor diferencial residencial?
18) Qual é a diferença entre os disjuntores DIN E NEMA?

19) A NBR 5410 - Instalações Elétricas de Baixa Tensão - é
a norma aplicada a todas as instalações elétricas cuja tensão
nominal é
A. exclusivamente contínua.
B. exclusivamente alternada com frequências superiores a
800 Hz.
C. superior a 1.000 V em corrente alternada (CA) e inferior a
36.200 V em corrente alternada (CA).
D. igual ou inferior a 1.000 V em corrente alternada (CA) ou a
1.500 V em corrente contínua (CC).

resposta D

20) A NBR 5410 dispõe sobre as instalações elétricas de
baixa tensão. Esta norma determina que em cada cômodo ou
dependência de unidades residenciais e nas acomodações de
hotéis, motéis e similares deve ser previsto, pelo menos, um
ponto de luz fixo no teto, com potência mínima de:
A. 80 VA
B. 110 VA
C. 220 VA
D. 60 VA
E. 100 VA

resposta E

21) A norma NBR 5410 não se aplica em:
1. instalação de iluminação pública.
2. instalações de cercas eletrificadas.
3. instalações elétricas comerciais.
4. instalações de sistemas de proteção contra descargas
atmosféricas em instalações comerciais e residenciais.
Estão corretos os itens:
A. 1 e 2 apenas.
B. 1 e 4 apenas.
C. 3 e 4 apenas.
D. 1, 2 e 3 apenas.
E. 2, 3 e 4 apenas.

RESPOSTA A

22) Concurso: Usina Hidroelétrica de Itaipu (ITAIPU
Binacional) 2011. Cargo: Técnico de Operação Júnior. De
acordo com a NBR 5410 sobre instalações elétricas de baixa
tensão, em nenhum caso a queda de tensão nos circuitos
terminais pode ser superior a:
A. 1%.
B. 2%.
C. 4%.
D. 5%.
E. 10%.

RESPOSTA C

23) Concurso: Agência de Fomento do Estado do Rio de
Janeiro - RJ (AFERJ/INVESTERIO/RJ) 2011. Cargo:
Engenheiro - Área Avaliação de Bens. Segundo a NBR 5410,
nas unidades residenciais e nas acomodações de hotéis,
motéis e similares, o número de tomadas de uso geral deve
ser fixado, sendo que em banheiros deve:
A. ser livre, não especificado;
B. ter pelo menos duas tomadas;
C. ter pelo menos três tomadas;
D. ser sem tomadas;
E. ter pelo menos uma tomada.

RESPOSTA E

24) Concurso: Petrobras 2006. Cargo: Técnico de Projeto -
Área Elétrica. Com relação à norma ABNT NBR 5410 (2004) e
sobre as instalações elétricas de baixa tensão, considere as
afirmativas abaixo.
I - Os circuitos de força e de sinalização de um mesmo
equipamento não podem ser instalados em eletrodutos
comuns.
II - O uso dos dispositivos DR associados a circuitos
desprovidos de condutores de proteção não é considerado
como uma medida de proteção suficiente contra contatos
indiretos.
III - A máxima queda de tensão admitida para instalações
elétricas diretamente alimentadas pela rede de distribuição
pública de baixa tensão é de 7%.

É(São) correta(a) a(s) afirmativa(s):
A. II, apenas
B. III, apenas
C. I e II, apenas
D. I e III, apenas
E. II e III, apenas.

RESPOSTA A

25) Concurso: Ministério da Ciência e Tecnologia (MCT) 2004.
Cargo: Técnico I (Código F1). A NBR 5410 determina que
toda instalação elétrica deve ser dividida, de acordo com a
necessidade, em vários circuitos independentes entre si,
visando proporcionar facilidade de inspeção, ensaios e
manutenção e, também, evitar que um defeito em um circuito
cause o desligamento de toda uma área da instalação.

C. Certo
E. Errado

RESPOSTA C

26) Concurso: Minas Gerais Administração e Serviços S.A. -
MG (MGS/MG) 2006. Cargo: Engenheiro - Área Eletrônica. A
norma brasileira NBR- 5410 estabelece as condições mínimas
quedevem ser adotadas para a quantificação, localização e
determinação das potências dos pontos de iluminação e
tomadas em habitações do tipo: casas, apartamentos,
acomodações de hotéis e motéis, ou similares. Considerando
a NBR- 5410, considere as afirmações:
I. Arandelas no banheiro devem estar distantes, no mínimo,
300 cm do boxe.
II. Para recintos com área igual ou inferior a 6 metros
quadrados, atribuir um mínimo de 500 VA.
III. Banheiros e cozinhas devem possuir tomadas de pelo
menos 600 VA.
IV. Tomadas de Uso Específico (TUE) são aquelas destinadas
a pontos de testes em empresas (Inspeção da manutenção ou
do bombeiros).
A.apenas as afirmações II e III estão corretas.
B.somente a IV está correta.
C.somente a III está correta.
D.todas as afirmações estão corretas.

RESPOSTA C

27) Concurso: Centrais Elétricas de Rondônia - RO
(CERON/RO) 2006. Cargo: Técnico - Área Eletrônica. Uma
cozinha em uma residência unifamiliar tem 15m² de área e
16m de perímetro. Pergunta-se, baseado na NBR-5410/2004
Instalações Elétricas de Baixa Tensão, qual a quantidade
mínima de tomadas de uso geral que deverá ser prevista na
elaboração do projeto elétrico a fim de atender à prescrição
desta norma?
A.2 tomadas.
B.3 tomadas.
C.4 tomadas.
D.5 tomadas.
E.6 tomadas.

RESPOSTA D

28) Na planta baixa da figura 1, é necessário criar a tabela de
dimensionamento, e a seguir, fazer o diagrama unifilar do
projeto, de acordo com a lista de eletrodomésticos a seguir:
Aparelhos de cozinha:
Batedeira 300W 110V
cafeteira ou chaleira elétrica 450W 110V
fogão
Micro-ondas 1050W 110V
Geladeira 110v 46,4kWh
Liquidificador 400W 110V
torradeira elétrica

Aparelhos do dormitório 1:
Televisor 32'
micro-system
notebook
ventilador
carregador do celular

Aparelhos do dormitório 2:
chapinha
secador de cabelo
notebook
ventilador
carregador do celular

Aparelhos do Banheiro:
Chuveiro 5400W 220v

Aparelhos da Copa:

Aparelhos da Sala:
wi-fi
Home theater
leitor de DVDs
televisor 42'
ar condicionado

Aparelhos da área de serviço:
máquina de lavar roupa
Ferro de passar
máquina de costura

Figura 1: Planta baixa 1

29) De acordo com a figura 3: diagrama unifilar 1, responda a
tabela da figura 2.

Figura 2- Tabela 2 : dimensionamento de projeto elétrico

Figura 3: Diagrama unifilar 1
Aparelho Potência
(Watt)
Aparelho de som 200
Aquecedor de ambiente 1.500
Aspirador de pó 1.000
Aquecedor central de
água 5.000
Balcão frigorífico 900
Batedeira 450
Boiler 40 litros 900
Boiler 80 litros 1.200
Cafeteira 300
Computador 350
Condicionador de ar 1.600
Chuveiro elétrico 5.000
Enceradeira 350
Exaustor 300
Ferro elétrico Comum 750
Ferro elétrico Regulável 1.500
Forno elétrico 5.000
Forno de microondas 1.300
Freezer acima de 200
litros 150
Freezer até 200 litros 120
Freezer balcão 140
Fritadeira 1.200
Grill 1.200
Impressora jato de tinta 50
Impressora laser 400
Liquidificador 400
Máquina de lavar louça 2.700
Máquina de lavar roupa 1.500
Motor 3 cv/hp 2.200
Motor 4 cv/hp 2.960
Motor 5 cv/hp 3.700
Motor 7,5 cv/hp 5.550
Comum 200
Refrigerador Duplex ou
freezer 350
Secador de cabelo 1.300
Secadora de roupa 3.500
Televisor 200
Torneira elétrica 3.500
Ventilador 100

REDUZA O CONSUMO ELIMINANDO O DESPERDÍCIO
C = consumo do aparelho em KWh
P = potência do aparelho em watts
t = minutos de utilização do aparelho por dia. (Ex.: 5 horas = 5x60min. =
300 min.
n = número de dias de utilização do aparelho por mês


Exemplo: Lâmpada de 100watts
 (P) ( t ) (n)
C = 100 watts x 5 horas x 60 minutos x 30 dias
60.000
= 15kWh
Nota: Para calcular o consumo de uma residência, basta somar o consumo de todos os
aparelhos.
CONSUMO MENSAL DOS PRINCIPAIS ELETRODOMÉSTICOS
Aparelhos
Domésticos
Potência
Média
(WATTS)
Nº Estimado
de Dias de
Uso no Mês
Tempo
Médio de
Utilização
por Dia
Consumo
Médio
Mensal
(kWh)
Ar Condicion. 7.500BTUs 1000 30 8h 240.0
Freezer 400 30 10h (*) 120.0
Geladeira (2portas) 300 30 10h (*) 90.0
Geladeira (1porta) 200 30 10h (*) 60.0
Boiler Elétrico 1500 30 2h 90.0
Chuveiro Elétrico 3500 30 40min (**) 70.0
Torneira Elétrica 3500 30 30min 52.5
Forno a Resistência 1500 30 1h 45.0
Secadora de Roupas 3500 12 1h 42.0
Cafeteira Elétrica 1000 30 1h 30.0
Lavadora de Louças 1500 30 40min 30.0
Ventilador 100 30 8h 24.0
Comput./Impres./Estabiliz. 250 30 3h 22.5
Lâmpada 100 30 5h 15.0
TV em Cores (20pol) 90 30 5h 13.5
TV em Cores (14pol) 60 30 5h 9.0
TV (Preto e Branco) 40 30 5h 6.0
Forno Microondas 1300 30 20min 13.0
Ferro Elétrico 1000 12 1h 12.0
Aspirador de Pó 1000 30 20min 10.0
Lavadora de Roupas 1500 12 30min 9.0
Secador de Cabelo 1000 30 10min 5.0
Bomba D’Agua 300 30 30min 4.5
Aparelho de Som 20 30 4h 2.4
Telefone sem fio 5 30 24h 3.6
TV em Cores em stand by 6 30 19h 3.4
Carregador do Celular 1.5 30 5h 0.2
Rádio relógio 1,6 30 24h 1.2
Vídeo-cassete 20 8 2h 0.3
Vídeo-cassete stand by 10 30 24h 7.2
(*) O tempo médio de utilização para geladeiras e freezers refere-se ao período em que o compressor fica ligado para
manter o interior na temperatura desejada.
(**) Considerados 5 (cinco) banhos de 8 (oito) minutos cada.
