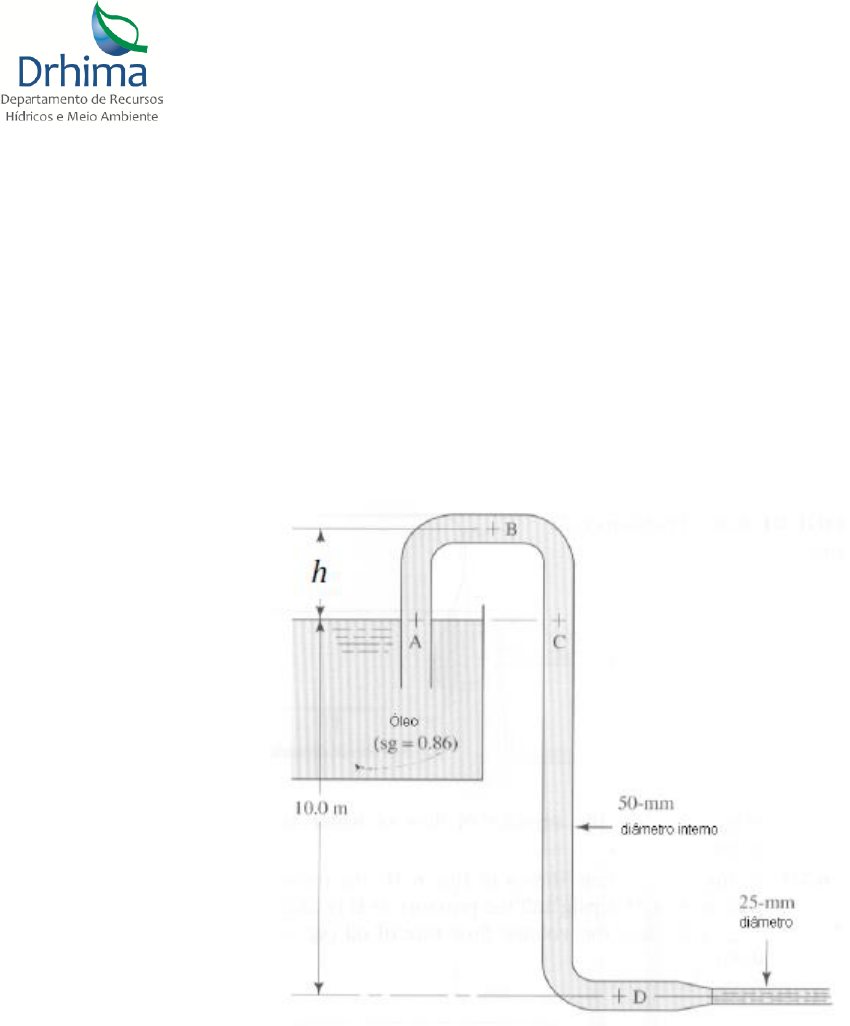

Universidade Federal do Rio de Janeiro Escola de Engenharia Departamento de Recursos Hídricos e Meio Ambiente Disciplina: MECÂNICA DOS FLUIDOS Professores: Susana Vinzon, Rodrigo Peixoto e Carla Vilela Exercícios Propostos – Lista 7 1. Um jato de água sai verticalmente de um orifício de 25mm de diâmetro. Sob a hipótese que o jato se mantém circular e desprezando perdas de energia, qual será o diâmetro do jato em um ponto 4,5m acima do orifício se a velocidade na saída é de 12 m/s? 2. Na tubulação esquematizada na figura, qual seria a máxima altura possível h de modo que no ponto B a pressão se mantenha acima da pressão de vapor do fluído (Pv = 13 kPa)? Despreze o atrito. 3. Determine a velocidade da corrente no ponto indicado se o manômetro diferencial indica uma deflexão h=17 mm. O líquido do manômetro é mercúrio (s=13.6), o fluido na tubulação é água, x=10cm, y=15cm. 4. No Venturi da figura a deflexão do mercúrio no manômetro diferencial é de h=360mm. Determinar a vazão de água através do Venturi se não há perdas de energia entre A e B (D=2", d=1").
