ATIVIDADE DISCURSIVA – PIRÂMIDE DE AUTOMAÇÃO

A automação envolve processos variados que estão interligados entre si para
o funcionamento de um sistema produtivo, tais processos podem ser organizados com
componentes e suas respectivas funções, que vão desde os equipamentos e
dispositivos em campo até o gerenciamento corporativo da empresa, em forma de
pirâmide, conforme a arquitetura definida pela norma ANSI/ISA 95 (ANSI, 2000).
No diagrama da pirâmide de automação vemos uma hierarquia em 5 níveis que
se comunicam entre si através da integração de suas redes. Para exemplificar o
funcionamento da estrutura, podemos dividir a pirâmide em duas, sendo que a
primeira vemos a visão orientada a componentes e a outra focada na visão das
funções de cada nível da hierarquia.
Para a visão orientada a componentes temos:

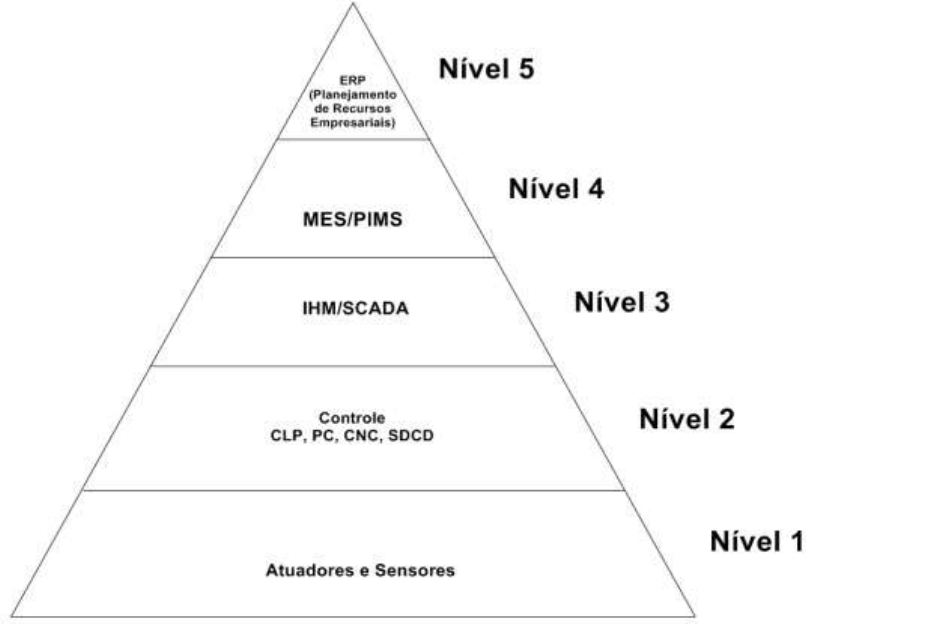

Figura 1 – Pirâmide de Automação visão de componentes

Cada nível representa uma hierarquia no processo de automação, de forma
que o Nível 5, na figura 1, é o mais alto. Nesse entendimento se faz necessário a visão
da pirâmide em relação às funções de cada Nível:

Figura 2 – Pirâmide de Automação visão de funções

Tendo em vista a pirâmide dívida em 2 partes, podemos juntar as visões de
componentes e funções em cada nível para entendermos o funcionamento dessa
arquitetura:

Nível 1 – Nesse nível hierárquico ficam os maquinários e componentes da linha de
montagem ou manufatura;

Nível 2 – Aqui ficam os controladores digitais automáticos, que supervisionam o nível
1. São os Controladores Lógicos Programáveis (CLPs), a técnica de Controle
Numérico Computadorizado (CNC), Processadores Centrais (PCs) e o Sistema Digital
de Controle Distribuído (SDCD);

Nível 3 – Nesse estágio de hierarquia, o processo produtivo é controlado por banco
de dados SCADA (Sistema de Supervisão e Aquisição de Dados) através de IHM
(Interface Homem-Maquina). O objetivo desse nível é avaliar e supervisionar o
controle de qualidade do processo produtivo.

Nível 4 – Programação e planejamento da produção através do Sistema de Execução
de Produção (MES) e do Sistema de Gerenciamento de Informação da Produção
(PIMS).

Nível 5 – Nível onde fica o Sistema de Gestão Empresarial (ERP), neste topo da
pirâmide são tomadas todas as decisões para o gerenciamento do sistema produtivo,
isso se dá com a integração das informações do Financeiro, Recursos Humanos,
Vendas, Compra de Materiais.

 A Pirâmide de Automação visa organizar os níveis de controle com a
distribuição em etapas hierárquicas. Observando analiticamente sua estrutura, pode-
se observar que no topo está o gerenciamento executivo e planejamento, conforme o
nível desce as estratégias vão sendo aplicadas e informações do processo são
coletadas e transformadas em estatísticas, até chegar no nível mais baixo, também
chamado de chão de fábrica, onde os equipamentos recebem comandos para a
produção.
