LISTA DE EXERCÍCIOS 01 – POTÊNCIA E LEI DE OHM
Exercícios para a fixação do conteúdo da aula 01. Não é necessário entregar.

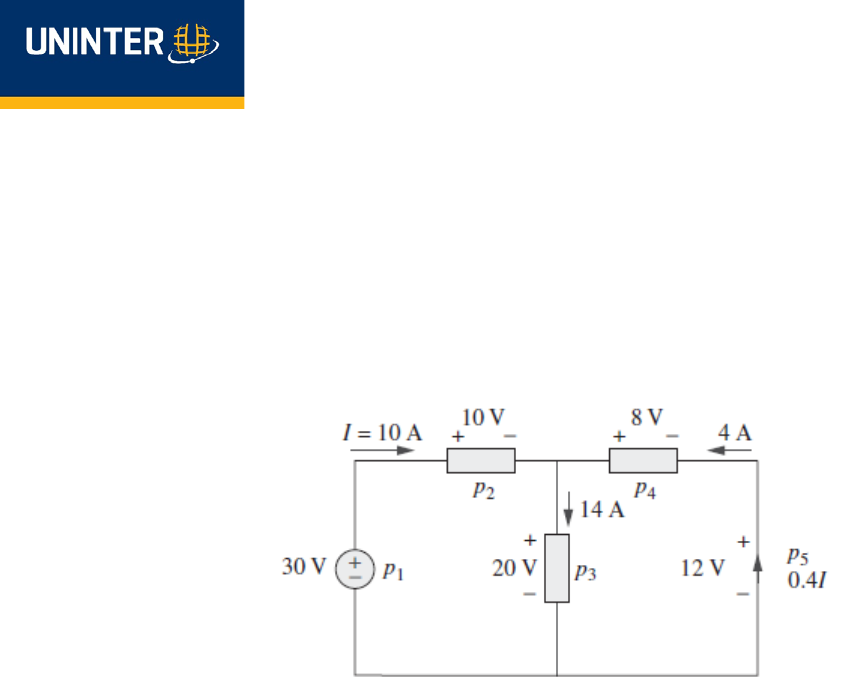

01) Determine as Potências absorvidas em todos os elementos do circuito abaixo.









P1=300 W P2=100 W P3= 280 W P4= -32 W P5=-48 W

02) Um circuito é formado por uma bateria de 6V, uma chave e uma lâmpada.
Quando a chave é fechada, uma corrente de 2 A flui pelo circuito. Desenhe o
circuito em questão e determine qual a resistência desta lâmpada.
R=3 Ω

03) Uma padaria localizada na cidade de Florianópolis – SC utiliza um forno que
consome 42,5 A de corrente para assar os pães da fornada da manhã.
a) Desenhe o circuito equivalente. Req= 5.18 Ω
b) Qual a potência consumida por este forno nestas condições de
operação? P=9,35 kW

04) Um veículo automotivo estava sob testes de validação para seu lançamento no
mercado. Fora constatado que entre os eletrodos espaçados de uma das velas
de ignição constavam 2500 Ω de resistência, medidos através de um ohmímetro.
Através destas informações, determine qual a tensão necessária para forçar a
passagem de 0,2 A de corrente através desta vela? V=500 V



CENTRO UNIVERSITÁRIO UNINTER
ESCOLA SUPERIOR POLITÉCNICA (ESPU) – CAMPUS GARCEZ

Profa. Me. Andressa Carolinne Del Monego

05) Observe o circuito apresentado na figura abaixo:


 Analise as seguintes situações e determine:
a) Se 𝑣𝑣𝑔𝑔 = 1 𝑘𝑘𝑘𝑘 e 𝑖𝑖𝑔𝑔 = 5 𝑚𝑚𝑚𝑚, determine o valor da resistência R e da
potência absorvida por este resistor; R=20 kΩ PR=50 W
b) Se 𝑖𝑖𝑔𝑔 = 75 𝑚𝑚𝑚𝑚 e a potência liberada pela fonte de tensão é 3 W,
determine 𝑣𝑣𝑔𝑔, R e a potência absorvida por este resistor. R=20 kΩ
PR=3 W

06) Observe o circuito da figura abaixo e considere as alternativas.







a) Calcule a corrente i quando a chave se encontra na posição 1. Calcule
a potência absorvida pelo Resistor de 100 Ω. I= 0,4 A P=16 W
b) Calcule a corrente i quando a chave se encontra na posição 2. Calcule
a potência absorvida pelo Resistor de 250 Ω. I=0,16 A P=6,4 W

07) Um aquecedor elétrico drena uma corrente de 5 A de uma linha de 127 V. A
resistência do aquecedor é:
a) 635 Ω c) 25,4 Ω
b) 39.37 mΩ d)63,5 Ω

CENTRO UNIVERSITÁRIO UNINTER
ESCOLA SUPERIOR POLITÉCNICA (ESPU) – CAMPUS GARCEZ

Profa. Me. Andressa Carolinne Del Monego



08) A queda de tensão de uma torradeira que possui 1.5 kW de Potência e drena
uma corrente de 12 A é de:
a) 18 kV c) 125 V
b) 120V d) 10,42 V

09) Observe o circuito abaixo e identifique quantos nós, ramos e malhas o circuito
apresenta.
a)






R: 3 nós, 6 malhas e 5 ramos
b)




R: 3 nós, 3 malhas e 4 ramos
