Questão 1/5 - Física - Eletricidade

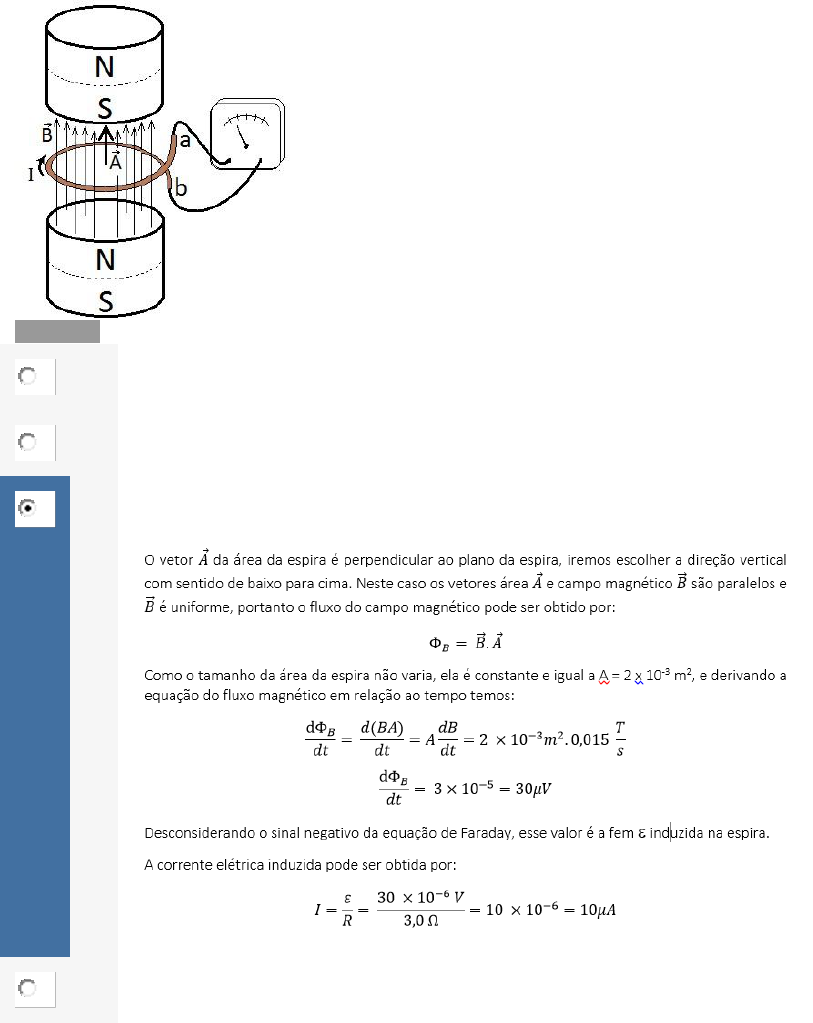

A figura representa uma espira condutora imersa em um campo magnético entre os polos de um eletroímã, o módulo do campo magnético aumenta com uma taxa crescente e constante de 0,015 T/s. A área da espira condutora imersa no campo é igual a 20 cm2 e a resistência total do circuito, incluindo o galvanômetro ligado nos pontos a e b, é igual a 3,0 ohms. A fem induzida e a corrente induzida no circuito são respectivamente:
Nota: 20.0

	A
	Fem e=50.10-5 V e I=10.10-6 A;

	B
	Fem e=30.10-6 V e I=20.10-5 A;

	C
	Fem e=30.10-6 V e I=10.10-6 A;
Você acertou!

	D
	Fem e=50.10-5 V e I=20.10-5.
Questão 2/5 - Física - Eletricidade
A figura a seguir mostra, esquematicamente, um transformador. O enrolamento primário (Bobina A) possui um número de espiras N1 enroladas em torno do núcleo de ferro e o enrolamento secundário (Bobina B) possui um número de espiras N2, enroladas sobre o mesmo núcleo. Esse transformador tem uma tensão alternada de entrada igual a V1 e uma tensão de saída V2.
Considere as afirmações a seguir, com relação a este transformador:
I. Quando uma corrente elétrica variável percorre o enrolamento primário, surge um fluxo magnético variável no núcleo de ferro;
II. A tensão de saída desse transformador obedece a relação N1.V2=N2.V1;
III. A potência no circuito primário é sempre igual a potência no circuito secundário;
IV. Se o número de espiras no enrolamento secundário é maior, logo a tensão na saída (V2) é menor.
Assinale a alternativa correta:
Nota: 20.0

	A
	Somente as proposições I, II e III são verdadeiras;
Você acertou!
Gabarito: Aula 6 página 39
O item IV é falso, pois segundo a relação  se o número de espiras no enrolamento secundário é maior que no primário
 a tensão no secundário também o será.

	B
	Somente as proposições II, III e IV são verdadeiras;

	C
	Somente as proposições II e IV são verdadeiras;

	D
	Somente as proposições I, III e IV são verdadeiras.
Questão 3/5 - Física - Eletricidade
Considere uma bobina imersa em um campo magnético uniforme de 1,20 T. Inicialmente o plano da bobina está paralelo em relação ao vetor campo magnético. Ao realizar uma rotação 0,222s depois, o plano da bobina encontra-se perpendicular ao vetor campo magnético. Se esta bobina tem perfil retangular com 0,075 m2 de área e possui 50 espiras devido à rotação produzida, considere as seguintes afirmações:
I. A variação do fluxo magnético através da bobina é 4,5 Wb;
II. O módulo da fem induzida média na bobina é 20,3 V.
Assinale a alternativa correta:
Nota: 20.0

	A
	Somente a proposição I é verdadeira;

	B
	Somente a proposição II é verdadeira;

	C
	Todas as proposições são falsas;

	D
	Todas as proposições são verdadeiras.
Você acertou!
Questão 4/5 - Física - Eletricidade
Com base no gráfico, conforme a frequência angular aumenta os valores de Resistência, Reatância indutiva e Reatância Capacitiva, respectivamente:
Nota: 20.0

	A
	Aumenta, aumenta e aumenta;

	B
	Aumenta, diminui e diminui;

	C
	Se mantém constante, aumenta e diminui;
Você acertou!
Gabarito: Aula 6 página 18

	D
	Se mantém constante, diminui e aumenta.
Questão 5/5 - Física - Eletricidade
A diferença de fase entre a tensão e a corrente elétrica em componentes individuais, varia de acordo com o tipo de componente que está sendo analisado. Em um resistor a tensão e a corrente elétrica estão sempre ___________. Em um capacitor a tensão está sempre ___________ em relação a corrente elétrica. Em um indutor a tensão está sempre ____________ em relação a corrente elétrica.
Nota: 20.0

	A
	fora de fase, atrasada 90o, adiantada 90o;

	B
	em fase, atrasada 90o, adiantada 90o;
Você acertou!
Gabarito: Aula 6 página 17

	C
	fora de fase, adiantada 90o, atrasada 90o;

	D
	em fase, adiantada 90o, atrasada 90o.
