Lista de exercícios 3 – Mecânica Geral I

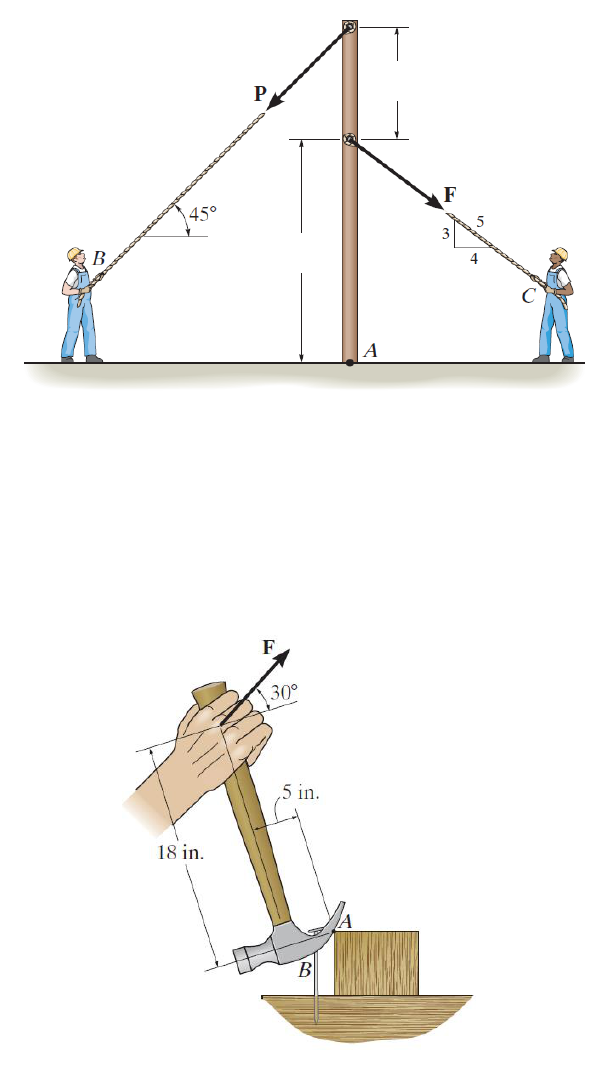

4.5. Se o homem em B exerce uma força P =150 N sobre
sua corda, determine a intensidade da força F que o
homem em C precisa exercer para impedir que o poste
gire.

4.8. O cabo do martelo está sujeito à força F = 20 lb.
Determine o momento dessa força em relação ao ponto A.
1.8 m
3.6 m
4.15. A força do tendão de Aquiles FT = 650 N é
mobilizada quando o homem tenta ficar na ponta dos pés.
Quando isso é feito, cada um de seus pés fica sujeito a uma
força reativa NF = 400 N. Determine o momento resultante
de FT e NF em relação à articulação do tornozelo A.
4.24. A fim de erguer o poste de iluminação a partir da
posição mostrada, a força F é aplicada ao cabo. Se
F = 200 lb, determine o momento produzido por F em
relação ao ponto A.
4.32. O cabo de reboque exerce uma força P = 4 kN na
extremidade da lança do guindaste de 20 m de
comprimento. Se θ = 30°, determine o posicionamento x
do gancho em A para que essa força crie um momento
máximo em relação ao ponto O. Qual é esse momento?
4.42. Determine o momento resultante produzido pelas
forças FB e FC em relação ao ponto O. Expresse o
resultado como um vetor cartesiano.
4.48. A força F age perpendicularmente ao plano
inclinado. Determine o momento produzido por F em
relação ao ponto A. Expresse o resultado como um vetor
cartesiano.
4.56. Determine o momento produzido pela força F em
relação ao segmento AB do encanamento. Expresse o
resultado como um vetor cartesiano.
4.76. Determine a intensidade necessária da força F se o
momento de binário resultante na estrutura for 200 lb∙ft,
horário.
4.81. A corda passando por dois pinos A e B do quadro
está sujeita a tração de 100 N. Determine a tração P
necessária que age sobre a corda que passa pelos pinos C e
D de modo que o binário resultante produzido pelos dois
binários seja 15 N∙m agindo no sentido horário. Considere
θ = 15°.
4.92. Determine a intensidade necessária dos momentos de
binário M1, M2 e M3 de modo que o momento do binário
resultante seja MR = {300i + 450j – 600k} N∙m.
4.95. Através dos cálculos de carga, é determinado que a
asa está sujeita aos momentos de binários Mx = 17 kip∙ft e
My = 25 kip∙ft. Determine os momentos de binário
resultantes criados em relação aos eixos x’ e y’. Todos os
eixos se situam no mesmo plano horizontal.
4.104. Substitua o sistema de forças que age sobre a treliça
por uma força e momento de binário resultante no ponto C.
4.109. Substitua o sistema de forças que age sobre o poste
por uma força e momento de binário resultante no ponto A.
4.112. Substitua as duas forças que agem na politriz por
uma força e momento de binário resultante no ponto O.
Expresse o resultado na forma de um vetor cartesiano.

4.123. Substitua o sistema de forças e os binários que
agem sobre a estrutura por uma força resultante
equivalente e especifique onde a linha de ação da
resultante intercepta o membro BC medida a partir de B.
4.129. A laje da construção está sujeita a quatro cargas
paralelas das colunas. Determine a força resultante
equivalente e especifique sua posição (x, y) sobre a laje.
Considere F1 = 30 kN e F2 = 40 kN.
4.138. Determine as intensidades de FA e FB de modo que
a força resultante passe pelo ponto O da coluna.
4.147. Determine as intensidades W1 e W2 do carregamento
distribuído agindo na parte inferior da plataforma, de modo
que esse carregamento tenha uma força resultante
equivalente que seja igual, mas oposta à resultante do
carregamento distribuído atuando no topo da plataforma.
4.155. Substitua o carregamento por uma força resultante e
momento de binário equivalentes no ponto A.
