Universidade Federal do Paraná - Engenharia Mecânica – DEMEC
Prof. Alessandro Marques
Disciplina: Metrologia e Instrumentação (2ª Lista de Exercícios)

1- Calcule as características dos ajustes.
 a) 30H8h8 b) 78N8h7 c) 90H7r6 d) 30X10h10

2 – Utilizando as tabelas determine as características dos ajustes.
 a) 40H8f9 b) 40K8h5 c) 25H7m6 d) 65H8f7

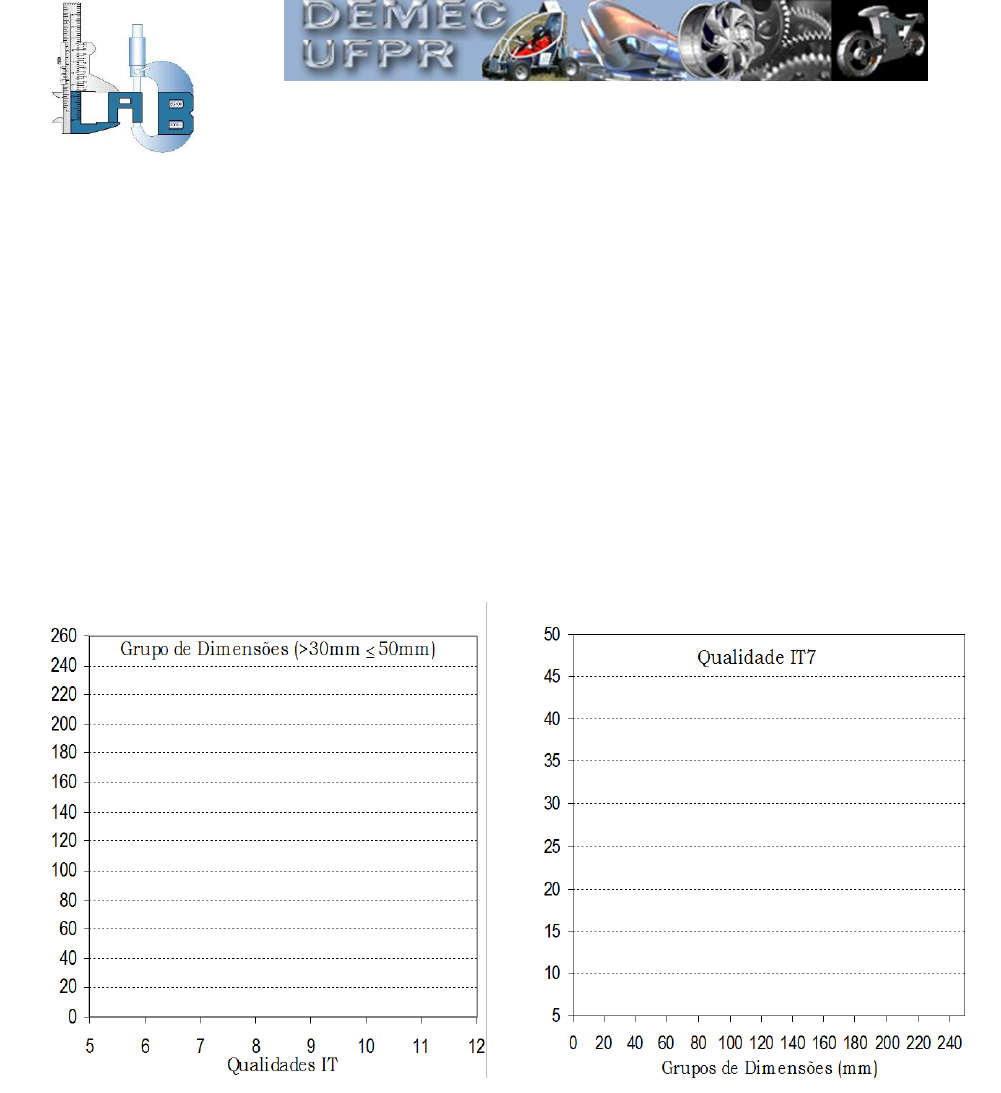

3 - A tabela 1 da NBR 6158 apresenta as tolerâncias em função dos
grupos de dimensões e das qualidades ISO de trabalho. Fixando um grupo
de dimensões e uma qualidade de trabalho, por exemplo (>30 mm 
50mm) e IT7, desenhar os gráficos da evolução da tolerância em função de
cada uma das variáveis.













4 - Compare a evolução das tolerâncias com os valores apresentados
na tabela 7 da NBR 6158 e com a equação da unidade fundamental de
tolerância.

 5 - Observar a tabela 4 da NBR 6158. Descrever o que elas contêm e
como foram obtidas.



T
o
le
râ
n
c
ia
 (

m
)
T
o
le
râ
n
c
ia
 (

m
)




Universidade Federal do Paraná - Engenharia Mecânica – DEMEC
Prof. Alessandro Marques
Disciplina: Metrologia e Instrumentação (2ª Lista de Exercícios)

6 - A figura 3 da NBR 6158 apresenta as posições relativas dos
campos de tolerância para as diversas letras. Discuta o gráfico observando
as características que estão ali definidas. (Afastamentos, qualidades,
tolerâncias, etc.)

7 - Entendido o significado de campo de tolerância e a posição deste
em relação a linha zero. A tabela 2 contém os valores calculados dos
afastamentos de referência em função dos grupos de dimensões. Notar
que para qualquer dimensão dentro de um mesmo grupo o ajuste tem
sempre as mesmas características. Observar também a independência dos
afastamentos de referência e a qualidade de trabalho.
 As tabelas 2,3 e 9 da NBR 6158 apresentam as expressões e os
valores dos afastamentos de referência para as várias letras. Utilizando as
tabelas 1 e 2, desenhe no gráfico abaixo os campos de tolerâncias para os
seguintes eixos: 40a9; 40a10; 40a11; 40a12; 40d5; 40d6; 40d7; 40d8; 40h5;
40h6; 40h7, 40h8; 40k5; 40k6; 40k7, 40k8; 40s5; 40s6; 40s7, 40s8.










 Comentar os afastamentos de referência.







 a9 a10 a11a12 d5 d6 d7 d8 h5 h6 h7 h8 k5 k6 k7 k8 s5 s6 s7 s8 Afa
sta
me
nto
s 
m
Lz
A
fa
s
ta
m
e
n
to
s
 e
 
m





Universidade Federal do Paraná - Engenharia Mecânica – DEMEC
Prof. Alessandro Marques
Disciplina: Metrologia e Instrumentação (2ª Lista de Exercícios)

8 - Notar que todo ajuste recomendado consiste de um campo de
tolerância na posição H ou h (furo-base ou eixo-base) e outro campo
qualquer que determina o tipo de ajuste (folgado, indeterminado,
interferente). Indicar as características dos ajustes H11a11 e A11h11 em um
diagrama de linha zero. Discutir os ajustes.











9 - Verificar a diferença entre os ajustes K7h11, K7h9, K7h7, K7h6 do
sistema eixo base. Verificar também os ajustes H11k6, H9k6, H8k6, H7k6, do
sistema furo-base. Complete o diagrama abaixo com os valores de folgas e
interferências para os dois sistemas. Comente o resultado.















 K7h11 K7h9 K7h7 K7h6 H11k6 H9k6 H8k6 H7k6
F m
áx
I m
áx
I m
áx
F m
áxH11a11 A11h11 Sistema: Sistema: Tipo de ajuste: Tipo de ajuste:
Afas
tam
ento
s m Lz




Universidade Federal do Paraná - Engenharia Mecânica – DEMEC
Prof. Alessandro Marques
Disciplina: Metrologia e Instrumentação (2ª Lista de Exercícios)

10 - Verifique os ajustes H11a11, H11b11, H11c11, H9d9, H9e8 , H8f7, H7g6
e faça um gráfico da variação da folga. Ao lado faça o gráfico da variação
da folga para os ajustes A11h11, B11h11, C11h11, D10h9, E9h7, F8h7 e G7h6.
Comente as eventuais semelhanças e diferenças entre os ajustes nos
diferentes sistemas ( furo-base e eixo-base ).









 11 - Observe na figura os ajustes folgados e interferentes no Sistema
Furo Base. Sabendo-se que quem define o caráter de um ajuste é a folga
mínima e observando a figura, pergunta-se: Qual é a diferença notável
existente entre os ajustes com folga e os ajustes com interferência? Faça o
mesmo diagrama para ajustes no sistema eixo base.













 12 – Observe o ajuste com interferência H7s6. Verifique se o tipo de
ajuste é função da qualidade das peças.

Fmin
e
i
x
o
e
i
x
o
H11
H7
H6
H5
Imax
 H11a11 H11b11 H11c11 H9d9 H9e8 H8f7 H7g6
Af
as
ta
m
en
to
s 
m
Lz
 A11h11 B11h11 C11h11 D9h9 E9h8 F8h7 G7h6
Af
as
ta
m
en
to
s 
m
Lz




Universidade Federal do Paraná - Engenharia Mecânica – DEMEC
Prof. Alessandro Marques
Disciplina: Metrologia e Instrumentação (2ª Lista de Exercícios)

13 - Quais ajustes você aplicaria para as montagens abaixo?
Quando se deseja encontrar o ajuste necessário para determinada
aplicação deve-se responder três questões:
1) Sistema (Furo-base ou eixo-base ?)
2) Qualidade
3) Função (Folga, interferência ou incerto?)

 Chave fixa em uma porca Diagrama de linha zero








 Tampa plástica na caneta










14. Na fabricação de pinos e buchas para compressores de geladeira
as tolerâncias para o par estão definidas no ajuste 30H5m4. A fábrica,
entretanto tem capacidade máxima de fabricação de qualidade IT8 para
pinos e buchas. Sendo fabricação de altas séries, optou-se pelo método da
montagem seletiva, assim deseja-se determinar o ajuste de fabricação, o
número de caixas e os limites de cada uma para a montagem em questão.


Af
as
ta
m
en
to
s
m Lz
Af
as
ta
m
en
to
s
m Lz




Universidade Federal do Paraná - Engenharia Mecânica – DEMEC
Prof. Alessandro Marques
Disciplina: Metrologia e Instrumentação (2ª Lista de Exercícios)

ANEXO
A qualidade de trabalho é uma função do processo. Observe o
gráfico e a tabela abaixo.










Qualidades IT em Função do Processo
Laminação
forjamento
Extrusão
Rodagem
Trefilamento
Dobramento
Cunhagem
Fundição
Brochamento
Moldagem
Soldagem
Fresamento
Serramento
Retificação
Plana
Furação
Alargamento
Mandrilamento
Retificação
Cilindrica
Externa
Estapagem

Retificação
Cilindrica
Interna
Processo/
Operação Diagrama ITN
1
2
3
4
5
6
7
8
20
21
22
10
11
12
13
14
15
16
17
18
N
Processo/
Operação
Plainamento 910-12
 8-14
 7-12
10-12
10-12
10-16
 9-12
 8-16
 4-8
 7-12
11-16
 7-12
 6-12
 6-8
11-16
 8-12
 6-8
 5-7
5-10
 4-9
10-12
19 Torneamento 6-12
Processo/
OperaçãoNDiagrama IT Diagrama IT

1Å
0,3nm
1nm
0,01
0,1
1m
10
100
1940 1960 1980 2000
Máquinas e Equipamentos Convencionais
(Torno, Fresadora)
Retificadoras e Máquinas CNC
Máquinas Ferramenteiras
Máquina para Lapidação/Brunimento
Broqueadeiras de Coordenadas
Cameras para Programação STEP/REPEATRetificação de Lentes/Retificadoras de Precisão
Máquina para super acabamento
SPDT/Retificadoras
Alinhadores para Máscaras de Precisão
Redes de Difração e Riscadores de Escalas
Usinagem por Abrasão (livre)
Feixe de Elétrons/X-RayLitografia
Usinagem por Feixe de Elétrons
Eptaxia Molecular
STM, AFM; Manipulação MolecularL
im
ite
s
d
e
 a
cu
ra
ci
d
a
d
e
 e
 r
e
p
e
tib
ili
d
a
d
e
Visão evolucionária das capacidades dos processos
(Taniguchi 1980)
Ano
Processos Convencionais
Usinagen de Precisão
Processo de UltraPrecisão
Deutchmann - 1980
IT
