Compressibilidade/Adensamento e Recalque
Compressibilidade é uma característica de todos os materiais, quando submetidos
a forças externas (carregamentos), de se deformarem.
O que difere o solo dos outros materiais é que ele é um material natural, com uma
estrutura interna que pode ser alterada pelo carregamento, com deslocamento
e/ou ruptura de partículas.

Depende do tipo de solo:
Em areias (solos não-coesivos) a compressibilidade ocorrerá rapidamente, devido a
sua alta permeabilidade, pois a água poderá drenar facilmente.
Nas argilas (solos coesivos) a saída de água é lenta devido à baixa permeabilidade,
portanto, as variações volumétricas (deformações/recalques) dependem do
tempo, até que se conduza o solo a um novo estado de equilíbrio, sob as cargas
aplicadas. Essas variações volumétricas que ocorrem em solos finos saturados, ao
longo do tempo, constituem o processo de adensamento.
Processo de adensamento - solos finos saturados
A compressibilidade dos solos advém da grande porcentagem de vazios (e = Vv/Vs)
em seu interior, pois os níveis de tensão encontrados usualmente nos trabalhos de
engenharia não são capazes de causar variação de volume significativa nas
partículas sólidas.
→ Pode-se dizer que a variação de volume do solo é inteiramente resultante da
variação de volume dos vazios.

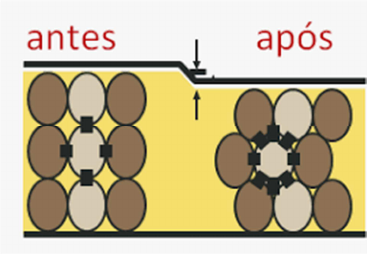

Reduções de volume ocorrem com a alteração da estrutura, à medida que esta
suporta maiores cargas: quebram-se ligações inter-partículas e há distorções. Disto
resulta um menor índice de vazios e uma estrutura mais densa. Uma forma
conveniente de estudar o fenômeno é através da analogia mecânica sugerida por
TERZAGHI (1943).
Modelo mecânico TERZAGHI (1943):
O modelo compõe-se basicamente de um pistão com uma mola provido de uma
saída (figura). Inicialmente (antes de t = 0), o sistema encontra-se em equilíbrio. No
tempo inicial, há um incremento de pressão externa instantânea (ΔP) que provoca
um aumento idêntico de pressão na água. Como não houve tempo para o
escoamento da água (variação de volume), a mola não sofre compressão e,
portanto, não suporta carga.



Há, a partir daí, processo de variação de volume com o tempo, pela saída da água,
e, simultaneamente, ocorre à dissipação da pressão do líquido. Gradativamente,
aumenta a tensão na mola e diminui a pressão da água até atingir-se a condição
final da figura 8.2(e). Uma vez que a pressão externa está equilibrada pela pressão
da mola, não há mais compressão e o adensamento está completo.
A mola representa o esqueleto mineral e a tensão que ela suporta é denominada
de tensão efetiva; a água representa o líquido no interior dos poros ou vazios do
solo e sua pressão é dita poro-pressão ou pressão neutra; a pressão externa será
sempre equilibrada pela poro-pressão e/ou pela tensão efetiva.
A diferença fundamental de comportamento é que os solos continuam
apresentando alguma variação de volume, mesmo após o final do que se denomina
adensamento primário (e que corresponde à analogia de Terzaghi). Há saída de
água mesmo com poro-pressão praticamente nula (compressão secundária).
Algumas observações, obtidas a partir do modelo, que são importantes:
a) a diferença de altura entre o inicio e o final do fenômeno (h0 - hf) depende da
rigidez da mola e seu comprimento e do incremento de tensão vertical (ΔP);
b) o tempo para atingir-se a condição final, isto é, de (Δu = 0), varia com a abertura
da válvula de saída de água.
Nos solos, o fenômeno comporta-se de modo similar:
a) o recalque total depende da rigidez da estrutura do solo, da espessura da
camada e do incremento de carga vertical;
b) o tempo de dissipação da pressão neutra depende da permeabilidade do solo e
das condições de drenagem que há nos contornos da camada.
A partir dos princípios da Hidráulica, Terzaghi elaborou a sua teoria para o modelo
de solo utilizado, tendo entretanto que fazer algumas simplificações:
a) solo homogêneo e saturado;
b) partículas sólidas e a água contida nos vazios do solo são incompressíveis;
c) compressão (deformação) e drenagem unidimensionais (vertical);
d) propriedades do solo permanecem constante (k, mv, Cv);
e) validade da lei de Darcy ( v = k . i );
f) há linearidade entre a variação do índice de vazios e as tensões aplicadas.

• Teoria de adensamento (TERZAGHI, 1943): a) Há relação linear entre o
índice de vazios e a variação de pressões; b) Toda variação volumétrica se deve à
expulsão de água dos vazios, se afastando em muitos casos da realidade, pois
ocorrem juntamente com o adensamento, deformações elásticas e outras, sob
tensões constantes, porém crescentes com o tempo.
A figura 8.4 a seguir mostra um perfil de solo: uma camada de solo saturado
compressível intercalada entre outras camadas pouco compressíveis.

Analisando a pressão neutra (u) dentro da camada, observa-se que ela será zero
(ou igual a um valor hidrostático inicial constante, dependente do lençol freático
na areia) no contato superior. A areia possui uma permeabilidade muito alta em
relação à argila e fornece uma condição de drenagem livre.
O carregamento que foi imposto é do tipo unidimensional, isto é, não há distorção
lateral do solo. Esta forma de solicitação ocorre quando a largura do carregamento
é muito maior do que a espessura da camada (ex.: aterros de aeroportos, aterros
rodoviários, tanques de combustível, aterros industriais, etc).
Na figura 8.4 b mostra um elemento de solo da camada na qual o incremento de
carga aplicada foi ΔP.


O coeficiente (mv) é determinado experimentalmente e denomina-se coeficiente
de deformação volumétrica (ou variação volumétrica).
Quanto maior esse coeficiente, maior será a variação de volume unitário do solo
para certo incremento de tensão efetiva. O coeficiente de variação volumétrica é o
inverso do módulo de elasticidade (mv = 1/E). (Módulo de elasticidade E = σ / ε)
Como o fluxo no elemento de solo é unidimensional (por definição do
carregamento), toda a variação de volume se dará na dimensão de “z”.
Haverá uma variação da velocidade originada pelo aumento de vazão, isto é, há
uma diferença entre o volume que sai e o que entra no elemento de solo, devido à
própria variação de volume do elemento (solo saturado).
Esta expressão é conhecida como equação diferencial do adensamento. Sendo esta
uma equação diferencial de derivadas parciais de 2° ordem que rege o fenômeno
do adensamento unidimensional.

Desta equação define-se o coeficiente de consolidação (ou de adensamento), pela
seguinte expressão:

Quanto maior o valor do Cv, tanto mais rápido se processa o adensamento do solo.
Assim como mv e k, o Cv é uma propriedade dos solos.
Solução para equação diferencial do adensamento:
⇒ t = 0 e 0 < z < H (2Hd) , u = ΔP (trabalhamos apenas com o excesso de poro-
pressão, isto é, considerando u0 = 0).

Com base nestas condições, pode-se resolver a equação diferencial do
adensamento por meio de séries de Fourier. A resolução completa pode ser
encontrada em Taylor (1948):
é
chamado fator tempo (T) e representa uma variável independente, sendo um
número adimensional.
O progresso do processo de adensamento em um ponto pode ser expresso pela
porcentagem de adensamento definida como:

Nesta expressão, ΔVt representa a variação de volume após um tempo “t”; ΔVt = ∞
representa a variação de volume, após completado o adensamento e Uz é a
porcentagem de adensamento ou grau de adensamento de um elemento de solo,
situado a uma profundidade “z”, num tempo “t”.
Em termos de pressões neutras, temos: Δut e Δut = ∞, são as pressões neutras,
após um tempo “t”e após um “t = ∞“; ue é a sobrepressão hidrostática, logo após
a aplicação da carga ; e u é a sobrepressão num tempo “t” e u0 é pressão neutra
existente na água.

Exercício 01. Um depósito de argila da Baixada Fluminense tem drenagem através de uma
camada de areia embaixo e livre por cima. Sua espessura é de 12m. O coeficiente de
adensamento obtido em laboratório é Cv = 1,0 x 10-8 m2/s. Obtenha o grau de adensamento
e a poro-pressão residual, cinco anos após o carregamento unidimensional de 100 kN/m2 ,
nas profundidades de z = 0, 3, 6, 9 e 12m.
Solução: para t = 0 a pressão neutra aumentou de 100 kN/m2 em todos os pontos.



� Altura de drenagem (Hd)
Definindo-se a altura de drenagem (ou distância) - Hd, como a máxima distância
que uma partícula de água terá que percorrer, até sair da camada compressível,
teríamos neste caso, Hd = H/2.
No caso da Figura 8.6(b), a Hd = H, pois uma partícula de água situada
imediatamente sobre a camada impermeável teria que percorrer toda a espessura
da camada compressível até atingir uma face drenante.

As curvas de igual fator tempo (T), denominadas isócronas, representam o quanto
o solo já adensou efetivamente. Assim, para um mesmo tempo (ou T adimesional),
o grau de adensamento é maior próximo às camadas drenantes do que no meio da
camada compressível. Por exemplo, para T = 0,20, no meio da camada, terá
ocorrido 23 % do recalque, enquanto que em ¼ da espessura total terá ocorrido
44%. O conhecimento da distribuição de Uz tem interesse no projeto de aterros
sobre solos moles.


Ensaio de adensamento ou compressão confinada (ABNT-NBR 12007/90):
O método requer que um elemento de solo, mantido lateralmente confinado, seja
axialmente carregado em incrementos, com pressão mantida constante em cada
incremento, até que todo o excesso de pressão na água dos poros tenha sido
dissipado.
Durante o processo de compressão, medidas de variação da altura da amostra são
feitas e estes dados são usados no cálculo dos parâmetros que descrevem a
relação entre a pressão efetiva e o índice de vazios, e a evolução das deformações
em função do tempo. Os dados do ensaio de adensamento podem ser utilizados na
estimativa tanto da magnitude dos recalques totais e diferenciais de uma estrutura
ou de um aterro, com da velocidade desses recalques.
A aparelhagem é constituída de um sistema de aplicação de carga (prensa de
adensamento ou edômetro) e da célula de adensamento. A prensa permite a
aplicação e manutenção das cargas verticais especificadas, ao longo do período
necessário de tempo. A célula de adensamento é um dispositivo apropriado para
conter o corpo de prova que deve proporcionar meio para aplicação de cargas
verticais, medida da variação da altura do corpo de prova e sua eventual
submersão.

Consiste de uma base rígida, um anel para conter o corpo de prova (anel fixo ou
flutuante), pedras porosas e um cabeçote rígido de carregamento (Figura: prensa
de adensamento e a célula de adensamento).
O procedimento para execução do ensaio é iniciado com a colocação da célula de
adensamento no sistema de carga. Transmite-se cargas a célula de adensamento,
em estágios, para obter pressões totais sobre o solo de aproximadamente 10, 20,
40, 80, 160, ... Kpa, mantendo-se cada pressão pelo período de tempo de 24 horas
(dependendo do solo).
Para cada um dos estágios de pressão, faz-se leituras no extensômetro da altura ou
variação de altura do corpo de prova, imediatamente antes do carregamento
(tempo zero) e, a seguir, nos intervalos de tempo 1/8, 1/4, 1/2, 1, 2, 4, 8, 15, 30
min; 1, 2, 4, 8, e 24h. Completadas as leituras correspondentes ao máximo
carregamento empregado, efetua-se o descarregamento do corpo de prova em
estágio, fazendo leituras no extensômetro.
O primeiro trecho representa uma recompressão do solo, até um valor
característico de tensão, correspondente à máxima tensão que o solo já sofreu na
natureza; de fato, ao retirar a amostra indeformada do solo, para ensaiar em
laboratório, estão sendo eliminadas as tensões graças ao solo sobrejacente, o que
permite à amostra um alívio de tensões e, consequentemente, uma ligeira
expansão. Tal reta apresenta um coeficiente angular denominado índice de
recompressão (Cr).



O índice de compressão ou compressibilidade é utilizado para o cálculo de
recalque, em solos que se estejam comprimindo, ao longo da reta virgem de
adensamento. Por último, o terceiro trecho corresponde à parte final do ensaio,
quando o corpo de prova é descarregado gradativamente, e pode experimentar
ligeiras expansões.



Tensão de Pré-Adensamento:
Os solos possuem comportamento não-elástico, apresentando memória de carga.
Quando um solo sofre um processo de carga-descarga, seu comportamento
posterior fica marcado até este nível.
A utilização da escala logarítmica para a tensão vertical efetiva prende-se ao fato
de que, desta forma, a curva tensão x índice de vazios típica dos solos apresenta
dois trechos os aproximadamente retos e uma curva suave que os une.
A tensão na qual se dá a mudança de comportamento é uma indicação da máxima
tensão vertical efetiva que aquela amostra já sofreu no passado. Esta tensão tem
um papel muito importante em Mecânica dos Solos, pois divide dois
comportamentos tensão-deformação bem distintos, sendo denominada de tensão
ou pressão de pré-adensamento do solo (σ’vm = σ’a).

Tensão de Pré-Adensamento: Processo de Casagrande .
Para a determinação de σ’vm, segue-se os seguintes passos:
a) Obter na curva índice de vazios x logaritmo da tensão efetiva o ponto de maior
curvatura ou menor raio (R);
b) Traçar uma tangente (t) e uma horizontal (h) por R;
c) Determine e trace a bissetriz do ângulo formado entre (h) e (t);
d) A abscissa do ponto de intersecção, da bissetriz com o prolongamento da reta
virgem corresponde à pressão de pré-adensamento.

Tensão de Pré-Adensamento: Processo de Pacheco Silva
Para a determinação de σ’vm, segue-se os seguintes passos:
a) Traçar uma horizontal passando pela ordenada correspondente ao índice de
vazios inicial;
b) Prolongar a reta virgem e determinar seu ponto de intersecção (p) com a reta
definida no item anterior;
c) Traçar uma reta vertical por (P) até interceptar a curva índice de vazios x
logaritmo da tensão efetiva (ponto Q);
d) Traçar uma horizontal por (Q) até interceptar o prolongamento da reta virgem
(R). A abscissa correspondente ao ponto (R) define a pressão de pré-adensamento.

Uma vez estabelecida a pressão de pré-adensamento é possível definir o índice de
pré-adensamento ou “over consolidation ratio” (OCR):

onde σ’v0 é a tensão efetiva que age na atualidade sobre o ponto do qual foi
retirada a amostra, podem-se ter três situações distintas:

a) Solos Normalmente Adensados: quando a tensão ocasionada pelo solo
sobrejacente (σ’v0) ao local onde foi retirada a amostra é igual à tensão de pré-
adensamento (σ’vm). Diz-se que o solo é normalmente adensado (NA), isto é, a
máxima tensão que o solo já suportou no passado corresponde ao peso atual do
solo sobrejacente. Portanto o valor do índice de pré-adensamento (OCR) é
aproximadamente igual a 1,0.
b) Solos Pré-Adensados: quando a tensão efetiva atual é menor que a tensão de
pré-adensamento, isto é, o peso atual de solo sobrejacente é menor que o máximo
já suportado. Diz-se que a argila é pré-adensada (PA) e o OCR > 1,0. Qualquer
acréscimo de carga de modo que σ’v0 + Δσ’v < σ’vm implica recalques insignificantes,
pois estamos no trecho quase horizontal da curva índice de vazios x logaritmo da
tensão efetiva.
c) Solosem Adensamento: Por último, temos o caso em que σ’v0 > σ’vm, isto é, a
argila ainda não terminou de adensar, sob efeito de seu próprio peso.
b) Solos Pré-Adensados:
Muitos fatores podem tornar um solo pré-adensado, destacando-se a erosão, que
com a retirada de solo, diminui a tensão que age atualmente, bem como
escavações artificiais ou o degelo. A variação do nível d’água é uma das causas
frequentes do pré-adensamento, pois, se o nível d’água sofrer uma elevação no
interior do terreno, as tensões efetivas serão aliviadas, ocasionando o pré-
adensamento.
O ressecamento devido a variações de nível d’água próximo a superfície de um
depósito de argila normalmente adensada, que provoca o aparecimento de uma
crosta pré-adensada. A lixiviação que é o fenômeno de precipitação de elementos
químicos solúveis, como compostos de sílica, alumina e carbonatos pode ocorrer
nos solos, nas camadas superiores devido a chuva. Tais elementos, se precipitados
nas camadas inferiores, podem provocar a cimentação entre os grãos, gerando
tensões de pré-adensamento em argilas porosas.
Segundo Vargas (1977) o fenômeno do pré-adensamento não se restringe aos
solos sedimentares. Os solos residuais também podem apresentar um pré-
adensamento virtual, relacionado com ligações inter-granulares provenientes do
intemperismo da rocha.

Determinação do Coeficiente de Consolidação ou Adensamento
O valor do coeficiente de adensamento está relacionado à permeabilidade do solo
e, portanto, ao tempo de recalque. Quando, em cada estágio de carregamento,
registram-se as deformações do corpo de prova, ao longo do tempo, busca-se
determinar, por meio de analogia com as curvas teóricas U = f (T), o coeficiente de
adensamento. Há dois processos de determinação de Cv através do ensaio de
adensamento: o processo da raiz quadrada dos tempos (Taylor) e o que utiliza o
logaritmo dos tempos (Casagrande).
Processo de Casagrande
a) Para cada incremento de carga escolhido, desenhar a curva de adensamento,
marcando-se no eixo das ordenadas a altura do corpo de prova e no eixo das
abscissas o logaritmo do tempo;
b) Determinar o ponto correspondente a 100% do adensamento primário pela
intersecção das retas tangentes aos ramos da curva que definem as compressões
primária e secundária.
Transportar o ponto encontrado para o eixo das abscissas, obtendo-se a altura
H100;

Processo de Casagrande
c) Para determinar o ponto correspondente a 0% do adensamento primário,
selecionar duas alturas do corpo de prova (H1 e H2) correspondentes
respectivamente aos tempos (t1 e t2), cuja relação t2 /t1 seja igual a 4. A altura do
corpo de prova correspondente a 0% de adensamento primário, é calculada por:
H0 = H1 + (H1 - H2);
d) A altura do corpo de prova, correspondente a 50% do adensamento primário, é
obtida pela expressão: H50 = (H0 - H100)/2;
e) Calcular o coeficiente de adensamento pela expressão:


Processo de Taylor
a) Para cada incremento de carga escolhido, desenhar a curva de adensamento,
marcando-se no eixo das ordenadas a altura do corpo de prova e no eixo das
abscissas a raiz quadrada do tempo;
b) Determinar o ponto correspondente a 0% do adensamento primário,
prolongando-se a reta definida pelos pontos iniciais da curva de adensamento até
o eixo das ordenadas;




Processo de Taylor
c) Traçar por esse ponto uma linha reta com coeficiente angular igual a 1,15 vezes
o coeficiente angular da reta obtida no item anterior. A intersecção desta reta com
a curva de adensamento primário, cujas coordenadas são respectivamente t90 e
H90;
d) A altura do corpo de prova, correspondente a 50% do adensamento primário, é
obtida pela expressão: H50 = H0 - 5/9 (H0 - H90);
e) Calcular o coeficiente de adensamento pela expressão:

Recalques por Adensamento
O cálculo de recalques é de muita importância em obras como aterros rodoviários,
fundações diretas, pistas de aeroportos, barragens, etc.
Embora o problema maior esteja nos recalques diferenciais, pois são estes que
provocam o aparecimento de fissuras e falhas, não há meios de avaliá-los
previamente.
A experiência geotécnica tem demonstrado que os danos às estruturas, devido a
tais recalques, estão associados à magnitude do recalque total. Na realidade, o
recalque final que uma estrutura sofrerá será composto de outras parcelas, como,
por exemplo, o recalque imediato ou elástico (Teoria da Elasticidade).
Como não existe uma relação tensão-deformação capaz de englobar todas as
particularidades e complexidades do comportamento real do solo, as parcelas de
recalque de um solo são estudadas separadamente.
O cálculo do recalque total que um solo sofrerá no campo, que se processam no
decorrer do tempo, deve-se a uma expulsão de água dos vazios do solo (dados
obtidos do ensaio de adensamento).
Para o cálculo do recalque total (ΔH) admite-se que uma camada de solo
compressível de espessura “H” passou por uma variação do índice de vazios (Δe)
(Fig. 8.16).

Admitindo que a compressão seja unidirecional e que os sólidos sejam
incompressíveis, tem-se:

Os resultados do ensaio de adensamento, normalmente, são apresentados num
gráfico semi-logarítmico (Fig. 8.10) em que nas ordenadas se têm as variações de
volume (representados pelos índices de vazios finais em cada estágio de
carregamento) e nas abscissas, em escala logarítmica, as tensões aplicadas.

Utilizando os dados obtidos no ensaio de adensamento (Fig. 8.10), o recalque total
devido a uma variação do índice de vazios, numa camada compressível é dado por:





Solos Pré-Adensados (PA): σ’v0 + Δσ’v > σ’vm
Para argilas PA o cálculo do Δe do índice de vazios depende da magnitude do
incremento de tensão. Se o acréscimo de tensão efetiva gerado por um
carregamento externo mais a tensão efetiva atual for superior à tensão de pré-
adensamento o solo sofrerá re-compressão e compressão virgem, então teremos:


Solos Pré-Adensados (PA):
Para argilas pré-adensadas quando o acréscimo de carga somado com a tensão
efetiva atual não ultrapassar a tensão de pré-adensamento.

Recalques devido ao Rebaixamento do Lençol Freático
Um caso interessante de recalques ocorre em algumas áreas urbanas onde há
bombeamento da água subterrânea (cidade do México, Veneza e outras).
Esses recalques são provocados pelo rebaixamento do nível d’água no solo, em
consequência do aumento do seu peso específico aparente - não mais sujeito ao empuxo
hidrostático - um acréscimo de pressão entre as partículas constituintes do terreno (Fig.
8.17).



A compressão secundária corresponde à variação adicional de volume, que se
processa após total dissipação da sobre-pressão hidrostática (excesso de pressão efetiva
gerado por um carregamento), isto é, a variação de volume que ocorre a um valor
constante de tensão efetiva (seria o “creep” no solo). É uma variação de volume que
começa durante o adensamento primário (Adensamento de Terzaghi).
Esta componente de deformação parece ser devida ao deslizamento lento das ligações
inter-partículas e alguns outros fenômenos de escala microscópica.
A magnitude da compressão secundária pode ser expressa pela inclinação no gráfico,
definida como:





Recalques por Colapso (colapsividade)
Certos tipos de solos não saturados, cujos poros são muito grandes, são chamados de
porosos; quando sob uma pressão qualquer maior que o peso de terra que está
atuando nele, for saturado por inundação, ocorre uma súbita compressão com o
surgimento de recalques imediatos.O fenômeno ocorre porque os grãos são simplesmente ligados pelo contato entre si, ou
fracamente cimentados ou mantidos unidos pelas forças capilares que devido a
inundação provoca o colapso da estrutura do solo e consequentemente os recalques
imediatos. A inundação, ou seja, a saturação destes solos pode se dar por vários
motivos, como chuvas, lançamento de água servida, vazamentos de redes de água
pluviais e esgotos, elevação do lençol freático, etc.
Recalques são deslocamentos verticais que todas as fundações apresentam. Em geral,
deve-se classificar os recalques de fundações diretas em recalque imediato (elástico),
recalque por adensamento, e compressão secundária (creep).
∆H = ∆Hi + ∆Ha + ∆Hcs
∆Hi = recalque imediato ou recalque elástico resultante da distorção do solo a volume
constante, presente em todos os materiais;
∆Ha = recalque por adensamento resultante da dissipação do excesso de pressão
neutra, típico de solos argilosos saturados (recalques ocorrem ao longo do tempo);
∆Hcs = recalque secundário evolui com o tempo, porém a tensões efetivas constantes.
Este aumento do peso específico gera um acréscimo de pressão, e em consequência, o
aparecimento de recalques.
Se o solo for constituído por camadas de areia e pedregulho (materiais permeáveis), o
recalque se produz simultaneamente com o rebaixamento do nível d’água e é, em geral,
de pouca importância.
� O mesmo já não acontece quando no terreno encontram-se camadas de argila
compressível.
� A sobrecarga decorrente do rebaixamento provocará o adensamento desta camada,
podendo assim dar lugar a recalques, e surgindo atrito negativo em estacas e
tubulões.
