SISTEMAS ESTRUTURAIS II


1a Questão Pontos: 0,1 / 0,1

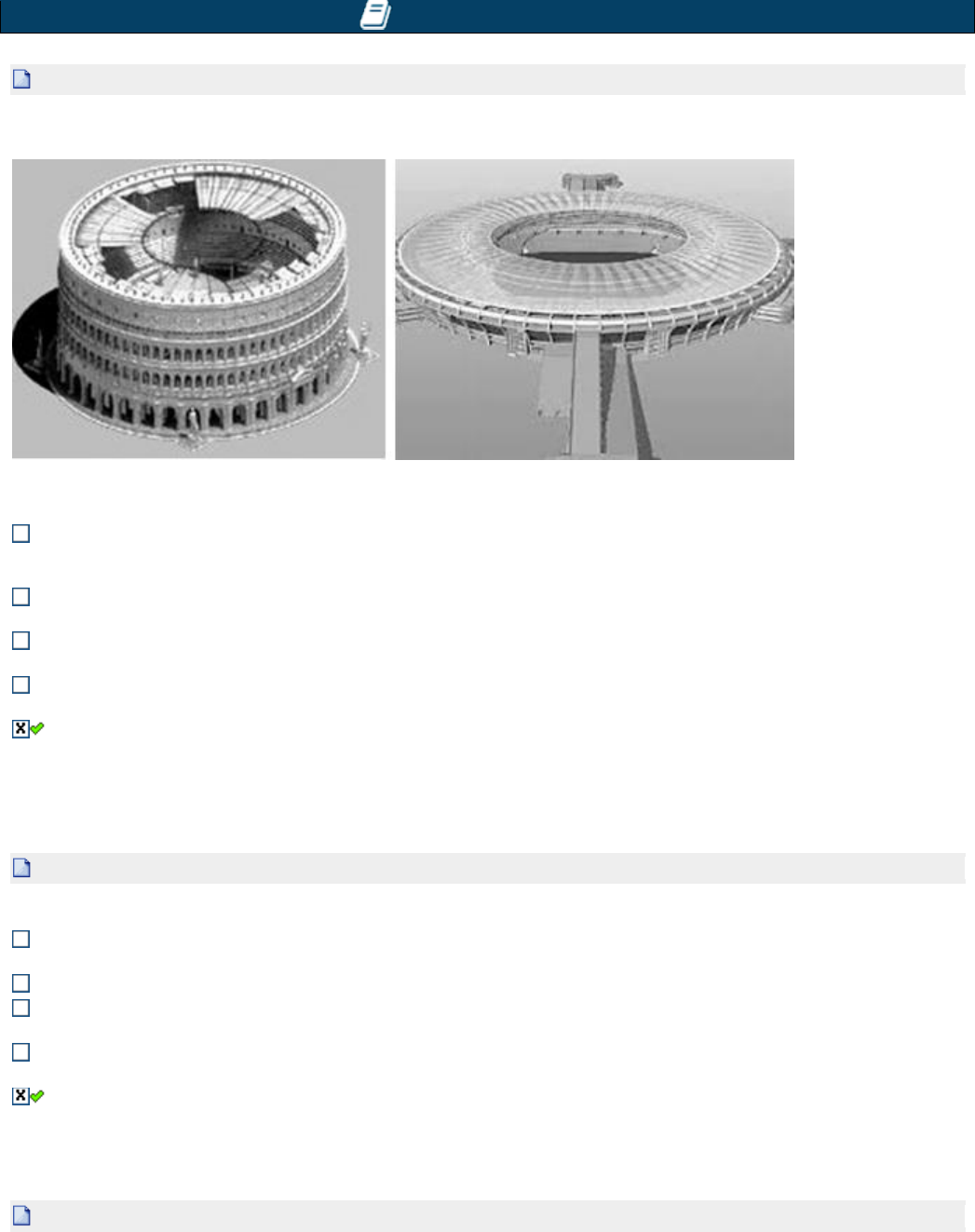

A figura abaixo mostra os sistemas de cobertura do Anfiteatro Flávio, mais conhecido como Coliseu (Roma, 68-79
d.C.) e do Estádio Mário Filho, vulgo Maracanã (Rio de Janeiro 1950-2013).



Sobre o sistema estrutural utilizado nestas coberturas, podemos afirmar:


Como em todos os estádios, as membranas são a única solução possível de cobertura, pois nenhum outro
material ou técnica tem a capacidade de auto-suporte conferida pela rigidez dos seus elementos básicos (cabo
e membrana).

O anel de compressão recebe esse nome pois é composto apenas por cabos e membranas comprimidos, o
único tipo de esforço que sua geometria e materialidade permite resistir.

As estruturas tensionadas possuem a mesma lógica de atuação de esforços observadas nos sistemas de cascas
(forma ativa), uma vez que adquirem e alteram sua forma em função do carregamento aplicado.

Nos sistemas estruturais compostos por membranas tensionadas, como o próprio nome indica, não há partes
comprimidas, o que leva à conclusão de que não pode existir um anel de compressão.

Os dois utilizam estruturas tensionadas como solução, caracterizadas pela presença de um anel de compressão
perimetral, que absorve os esforços transmitidos pelo sistema da cobertura, basicamente tracionado e
composto por membranas e cabos.



2a Questão Pontos: 0,1 / 0,1
Sobre os tipos estruturais, marque a alternativa que NÃO está correta:


Estruturas de massa ativa redirecionam as forças externas principalmente através do volume e da continuidade
do material, como vigas e pilares.

As estruturas em eixo ativo direcionam as forças externas principalmente através da linha neutra.

Estruturas de vetor ativo redirecionam as forças externas principalmente através da composição dos elementos
de tração e compressão, como as treliças.

As estruturas de forma ativa direcionam as forças externas principalmente através da forma de seu material,
como arcos ou cabos.

As estruturas de superfície ativa redirecionam as forças externas principalmente ao longo da descontinuidade
de uma superfície, como lâminas e cascas.



3a Questão Pontos: 0,1 / 0,1
No livro Os Pilares da Terra, o escritor Ken Follet descreveu, a construção de uma catedral gótica do
século XII: "...as paredes de uma catedral não precisavam ser apenas boas, mas perfeitas. Além de
a catedral se destinar a Deus, a construção era tão grande que a menor obliquidade nas paredes, o
mais ínfimo desvio do nivelamento absoluto, enfraqueceria fatalmente a estrutura. "

Imagem Disponível em: <www.lmc.ep.usp.br/people/hlinde/Estruturas/images/catgot/Esq03g.jpg>.
Acesso em: 25 ago. 2011.
A partir do texto e da figura apresentados e considerando o sistema estrutural de uma catedral
gótica conclui-se que:
I. a principal diferença entre os arcos românicos e os arcos góticos está na forma pontiaguda desses
últimos, que, além de introduzir uma nova dimensão estética, tem como importante consequência a
redução dos empuxos dos arcos em cerca de 50%.
II. do ponto de vista estrutural, o gótico representou a passagem da estrutura pesada das catedrais
românicas, para uma estrutura mais leve, na qual os esforços eram absorvidos por um sistema
estrutural com base em abóbadas de berço localizadas logo abaixo do telhado.
III. os arcobotantes têm uma superfície superior reta e uma superfície inferior curva, de modo que
seus eixos quase retos seguem a linha dos empuxos da abóbada, enquanto sua forma levemente
arqueada mostra como eles suportam seu próprio peso graças à ação do arco.
IV. as paredes resistiam tanto aos esforços verticais, quanto aos esforços horizontais gerados pelo
vento, abóbadas e telhado, exigindo uma preocupação maior com o comportamento estrutural, o
que foi um passo fundamental na transformação do conhecimento estrutural empírico em
conhecimento científico. É correto apenas o que se afirma em :


II, III e IV

II e III

I, II e IV

I e III

I e IV



4a Questão Pontos: 0,1 / 0,1
As treliças são sistemas estruturais formados por barras que se unem em pontos chamados nós, e apresentam as
seguintes características:
I) São sempre formadas por triângulos;
II) Estão sempre submetidas à esforços de flexão;
III) Devido a sua forma, são indicadas somente para coberturas;
IV) Não devem ser feitos carregamentos nas barras das treliças;
Somente estão corretas as afirmativas:


I

I e IV

II e III

Todas as alternativas estão corretas

II



5a Questão Pontos: 0,1 / 0,1
As figuras a seguir mostram o Estádio Municipal de Braga, em Portugal, projetado por Eduardo Souto de Moura e
inaugurado em 2003.



(Imagens de Leonardo Finotti. Disponíveis em: . Acesso em: 26 ago. 2011.)
Considerando a concepção estrutural desse estádio, verifica-se que:
I. A cobertura se constitui em um sistema estrutural de massa ativa.
II. A inclinação da estrutura da arquibancada contribuiu para a estabilização do sistema.
III. O peso próprio das coberturas apoiadas sobre os cabos auxiliam na estabilização do sistema.

É correto apenas o que se afirma em:


I e III

II

I e II

II e III

I
