Questão 1/5 - Instrumentação Eletrônica

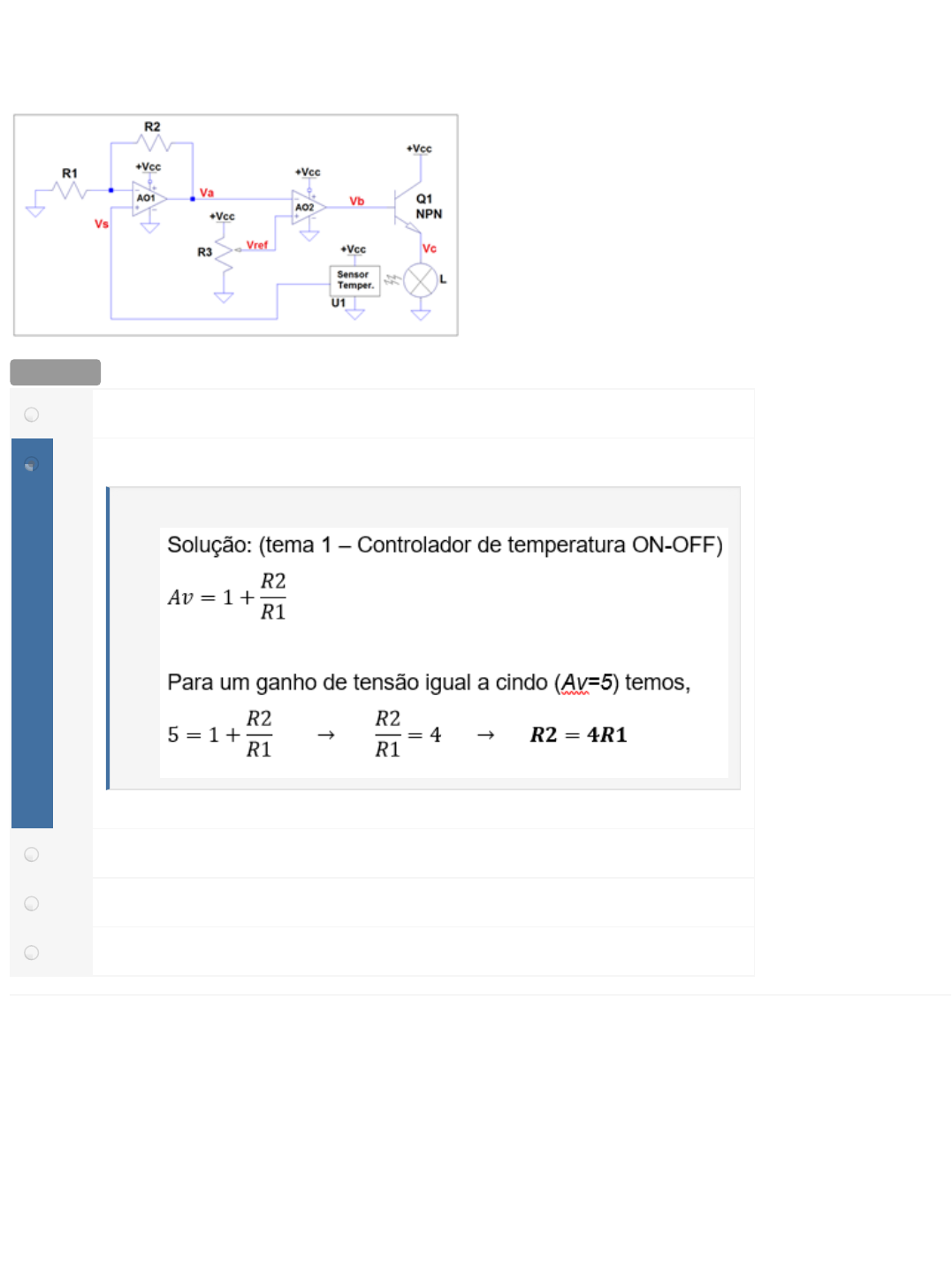

Encontre a relação entre os resistores R1 e R2 do circuito seguinte para que a tensão proveniente do
sensor de temperatura seja amplificada 5 vezes.

Nota: 20.0
A R = 3R
B R = 4R
C R = 2R
D R = R
E R = 5R
Questão 2/5 - Instrumentação Eletrônica
2 1
2 1
Você acertou!
2 1
2 1
2 1
Calcule a tensão de referência superior e inferior referente ao circuito seguinte.

Considere: R2 = R3 = 5k ?, +Vsat = 13V e –Vsat = -13V.
Nota: 20.0
A Vsup = 6, Vinf = -6V
B Vsup = 6,5 Vinf = -6,5V
C Vsup = -6,5 Vinf = 6,5V
D Vsup = -6 Vinf = -6V
E Vsup = 6,5 Vinf = 6,5V
Questão 3/5 - Instrumentação Eletrônica
Analisando o circuito seguinte podemos afirmar que a tensão de saída do comparador irá saturar em
+Vcc quando a tensão de entrada Va for:

Você acertou!
Obs.: considerar Vcc = 12 V.
Nota: 20.0
A Va < 6 V
B Va < 7 V
C Va > 8 V
D Va < 7 V
E Va < 8 V
Questão 4/5 - Instrumentação Eletrônica
Considere que um sinal senoidal com ±2 V de pico é aplicado no circuito retificador de precisão ilustr
a seguir, e calcule a máxima tensão de saída (Vo) e a máxima tensão na carga (VL).

Você acertou!

Considere que a queda de tensão nos diodos é de 0,6V quando em condução.
Nota: 20.0
A Vo = 2 V e VL = 2 V
B Vo = 2,3 V e VL = 2 V
C Vo = 2,6 V e VL = 1 V
D Vo = -2 V e VL = 2,6 V
E Vo = 2,6 V e VL = 2 V
Questão 5/5 - Instrumentação Eletrônica
Considere que um sinal senoidal com ±1 V de pico é aplicado no circuito retificador de precisão ilustr
a seguir, e calcule a tensão de pico na saída (Vo) e a tensão de pico na carga (VL).

Considere que a queda de tensão nos diodos é de 0,6 V quando em condução.
Nota: 20.0
Você acertou!
A Vo = -1,2 V e VL = 2 V
B Vo = -1,6 V e VL = -1 V
C Vo = 1,6 V e VL = 1 V
D Vo = -1,6 V e VL = 1 V
E Vo = -1,2 V e VL = -2 V

Você acertou!
