2ª LISTA DE EXERCÍCIOS MECÂNICA DOS FLUIDOS

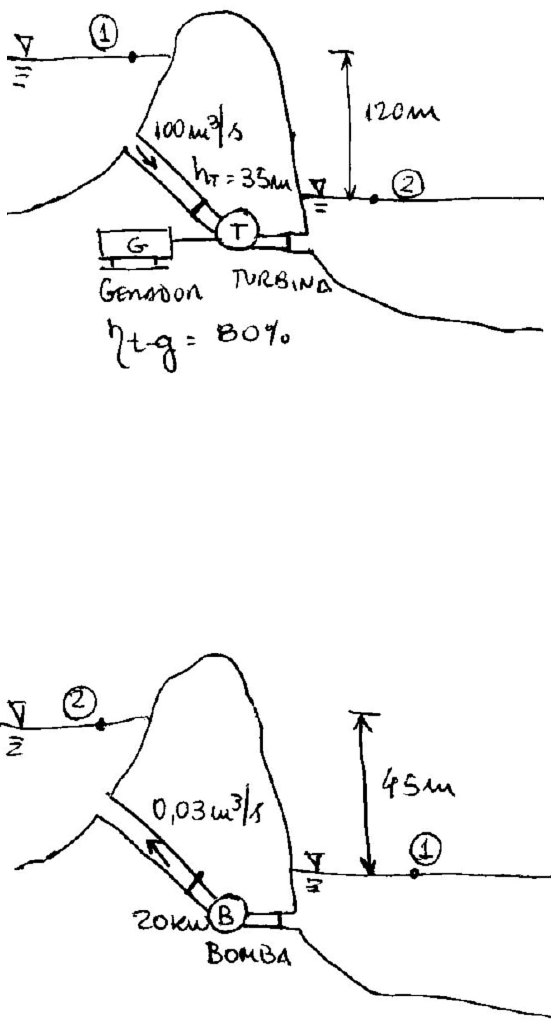

1. Em uma usina hidrelétrica, 100 m3/s de água escoam de uma elevação de 120m até uma
turbina, onde a energia elétrica é gerada (Figura). A perda de cara irreversível total do
sistema de tubulação do ponto 1 até o ponto 2 (excluindo a unidade da turbina) é
determinada como 35 m. Se a eficiência geral da turbina/gerador for de 80%, estime a saída
de potência elétrica.


2. Água é bombeada de um reservatório mais baixo até um reservatório mais alto por uma
bomba que fornece 20 kW de potência mecânica útil para a água (Figura). A superfície livre
do reservatório superior está a 45 m acima da superfície do reservatório mais baixo. Se a
vazão da água é medida com 0,03 m3/s, determine a perda e carga irreversível do sistema e
a potência mecânica perdida durante esse processo.

3. A vazão da bomba d’água é 0,056 m3/s e o equipamento transfere 7,46 kW para a água
que escoa na bomba. Sabendo que a diferença entre as superfícies dos reservatórios é 9,1
m, determine as perdas de carga e de potência no escoamento da água.



4. A bomba da figura movimenta água a uma vazão de 3 pés3/s para o reservatório de seção
2, a qual está a 20 pés acima da superfície do reservatório 1. As perdas entre 1 e 2 são
dadas por,
்݄ ൌ ݇
ଶܸ
ଶ
2݃

onde k = 7,5. Ache a potência requerida pela bomba se sua eficiência é de 80%

γ água= 62,4 lbf/pé3 P2 = 10 lbf/pol2 = 1440 lbf/pé2
P1 = 14,7 lbf/pol2 = 2116,8 lbf/pé2 D2 = 3 pol
