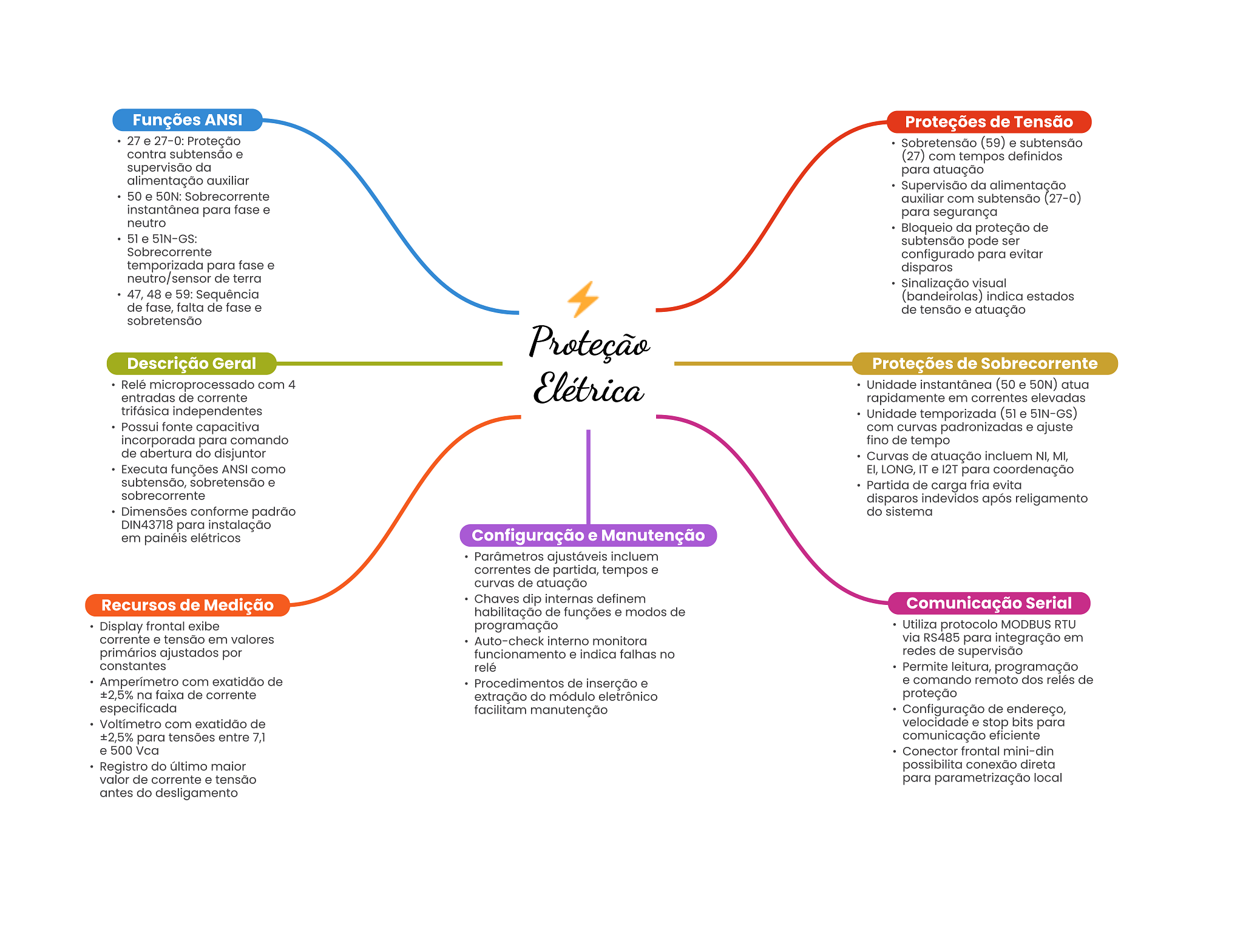

Mapa Mental - Proteção Elétrica

Prévia do material em texto

Funções ANSI Proteções de Tensão 27 e 27-0: Proteção Sobretensão (59) e subtensão contra subtensão e (27) com tempos definidos supervisão da para atuação alimentação auxiliar Supervisão da alimentação 50 e 50N: Sobrecorrente auxiliar com subtensão (27-0) instantânea para fase e para segurança neutro Bloqueio da proteção de 51 e 51N-GS: subtensão pode ser Sobrecorrente configurado para evitar temporizada para fase e disparos neutro/sensor de terra Sinalização visual 47, 48 e 59: Sequência (bandeirolas) indica estados de fase, falta de fase e de tensão e atuação sobretensão Proteção Descrição Geral Proteções de Sobrecorrente Relé microprocessado com 4 entradas de corrente Elétrica Unidade instantânea (50 e 50N) atua rapidamente em correntes elevadas trifásica independentes Unidade temporizada (51 e 51N-GS) Possui fonte capacitiva com curvas padronizadas e ajuste incorporada para comando fino de tempo de abertura do disjuntor Curvas de atuação incluem NI, MI, Executa funções ANSI como LONG, IT e I2T para coordenação subtensão, sobretensão e Partida de carga fria evita sobrecorrente disparos indevidos após religamento Dimensões conforme padrão do sistema DIN43718 para instalação em painéis elétricos Configuração e Manutenção Parâmetros ajustáveis incluem correntes de partida, tempos e curvas de atuação Recursos de Medição Chaves dip internas definem Comunicação Serial habilitação de funções e modos de Display frontal exibe programação Utiliza protocolo MODBUS RTU corrente e tensão em valores Auto-check interno monitora via RS485 para integração em primários ajustados por funcionamento e indica falhas no redes de supervisão constantes relé Permite leitura, programação Amperímetro com exatidão de Procedimentos de inserção e e comando remoto dos relés de na faixa de corrente extração do módulo eletrônico proteção especificada facilitam manutenção Configuração de endereço, Voltímetro com exatidão de velocidade e stop bits para para tensões entre 7,1 comunicação eficiente e 500 Vca Conector frontal mini-din Registro do último maior possibilita conexão direta valor de corrente e tensão para parametrização local antes do desligamento
