Mapa Mental - Proteções Elétricas

Prévia do material em texto

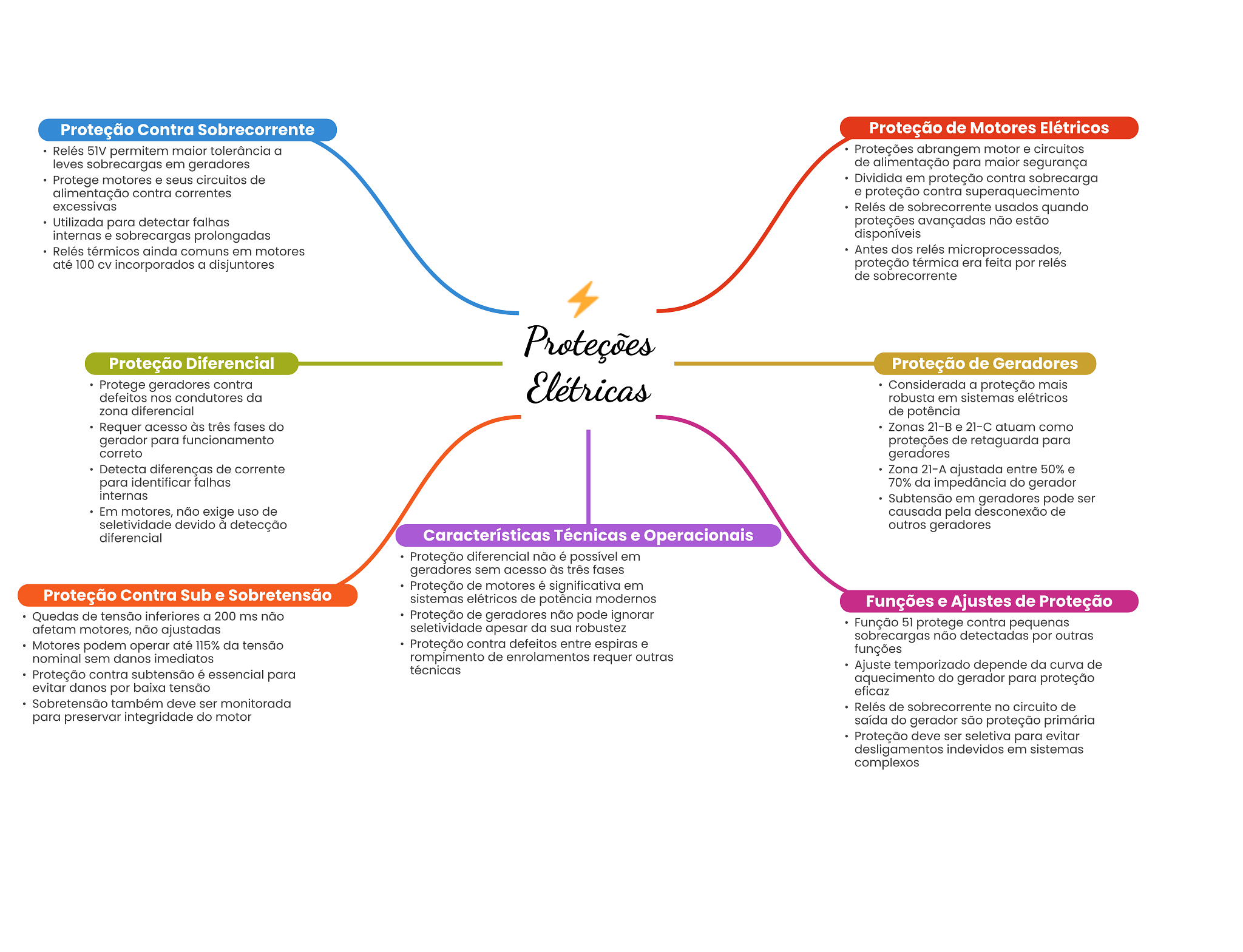

Proteção Contra Sobrecorrente Proteção de Motores Elétricos Relés 51V permitem maior tolerância a Proteções abrangem motor e circuitos leves sobrecargas em geradores de alimentação para maior segurança Protege motores e seus circuitos de Dividida em proteção contra sobrecarga alimentação contra correntes e proteção contra superaquecimento excessivas Relés de sobrecorrente usados quando Utilizada para detectar falhas proteções avançadas não estão internas e sobrecargas prolongadas disponíveis Relés térmicos ainda comuns em motores Antes dos relés microprocessados, até 100 CV incorporados a disjuntores proteção térmica era feita por relés de sobrecorrente Proteções Proteção Diferencial Proteção de Geradores Protege geradores contra Elétricas Considerada a proteção mais defeitos nos condutores da robusta em sistemas elétricos zona diferencial de potência Requer acesso às três fases do Zonas 21-B e 21-C atuam como gerador para funcionamento proteções de retaguarda para correto geradores Detecta diferenças de corrente Zona 21-A ajustada entre 50% e para identificar falhas 70% da impedância do gerador internas Subtensão em geradores pode ser Em motores, não exige uso de causada pela desconexão de seletividade devido à detecção outros geradores diferencial Características Técnicas e Operacionais Proteção diferencial não é possível em geradores sem acesso às três fases Proteção de motores é significativa em Proteção Contra Sub e Sobretensão sistemas elétricos de potência modernos Funções e Ajustes de Proteção Quedas de tensão inferiores a 200 ms não Proteção de geradores não pode ignorar afetam motores, não ajustadas seletividade apesar da sua robustez Função 51 protege contra pequenas sobrecargas não detectadas por outras Motores podem operar até 115% da tensão Proteção contra defeitos entre espiras e funções nominal sem danos imediatos rompimento de enrolamentos requer outras técnicas Ajuste temporizado depende da curva de Proteção contra subtensão é essencial para aquecimento do gerador para proteção evitar danos por baixa tensão eficaz Sobretensão também deve ser monitorada Relés de sobrecorrente no circuito de para preservar integridade do motor saída do gerador são proteção primária Proteção deve ser seletiva para evitar desligamentos indevidos em sistemas complexos
