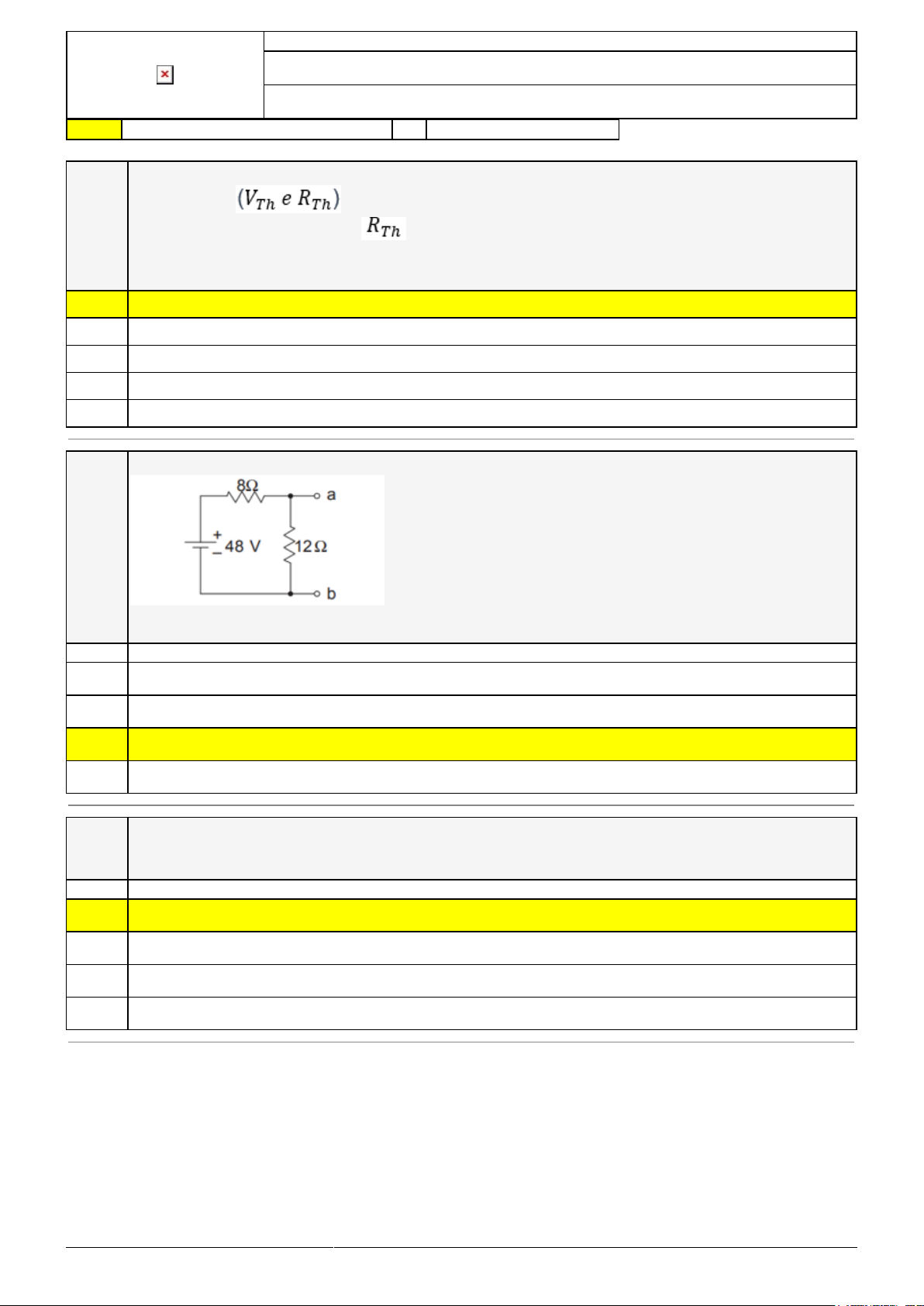

25/10/2026 09:17:04 1/3
REVISÃO DE SIMULADO
Nome:
ELINALDO TEIXEIRA ALVES
Disciplina:
Circuitos Elétricos I
Respostas corretas são marcadas em amarelo X Respostas marcardas por você.
Questão
001 Considere um circuito elétrico em corrente contínua representado por um equivalente
de Thévenin . Considerando que uma carga resistiva de valor igual a 4
vezes o valor da resistência é conectada a este circuito, qual a relação entre a
nova potência transmitida a esta carga e a máxima que o equivalente de Thévenin
pode fornecer?
X A) 16/25
B) 16/50
C) 8/50
D) 4/25
E) 12/25
Questão
002 (CONCURSO TRF3 - FCC) Considere o circuito abaixo:
O equivalente de Norton desse circuito é:

A) Uma fonte de corrente de 4 A em paralelo com uma resistência de 4.8 Ω.
B) Uma fonte de corrente de 4 A em série com uma resistência de 2.4 Ω.

C) Uma fonte de tensão de 40 V em paralelo com uma resistência de 2.4 Ω

X D) Uma fonte de corrente de 6 A em paralelo com uma resistência de 4.8 Ω.

E) Uma fonte de tensão de 28.8 V em série com uma resistência de 4.8 Ω.

Questão
003 (CONCURSO MPMS - FGV) Um equivalente de Thèvenin composto por uma fonte de 50 V
em série com um resistor de 10 â�¦ pode ser substituído por uma fonte de corrente de:

A) 10 A em série com uma resistência de 10 Ω.
X B) 5 A em paralelo com uma resistência de 10 Ω.

C) 5 A em série com uma resistência de 10 Ω.

D) 10 A em série com uma resistência de 5 Ω.

E) 10 A em paralelo com uma resistência de 5 Ω.

25/10/2026 09:17:04 2/3
Questão
004 (CONCURSO MPMS - FGV) Na figura a seguir apresenta um circuito de corrente
contínua, composto de uma fonte e três resistores. O circuito equivalente de Thévenin,
visto pelo resistor R (entre os pontos A e B), é composto por:

A) uma fonte de 40 V e um resistor de 30 Ω.
B) uma fonte de 36 V e um resistor de 50 Ω.

X C) uma fonte de 36 V e um resistor de 12 Ω.

D) uma fonte de 60 V e um resistor de 12 Ω.

E) uma fonte de 60 V e um resistor de 30 Ω.

Questão
005 (CONCURSO PMSJ - VUNESP) O teorema de Thevénin estabelece que um circuito linear,
responsável pela alimentação de uma determinada carga, pode ser representado por
uma fonte de tensão ideal em série com uma impedância, ambas conectadas a essa
carga. No contexto mostrado, assinale a alternativa que apresenta, corretamente, o
equivalente de Thévenin visto pelos pontos A e B da figura.



A) 3 V e 5 Ω.

X B) 6 V e 10 Ω.

C) 3 V e 10 Ω.
D) 12 V e 12 Ω
E) 6 V e 5 Ω.

25/10/2026 09:17:04 3/3
Questão
006 Considere dois circuitos elétricos resistivos com fontes independentes compostos
conforme descrito a seguir: (i) o circuito 1 é formado por uma fonte de corrente Is em
série com 2 resistores em série de valor R, sendo este circuito conectado, em seus
terminais de saída, a um dado resistor RL; (ii) o circuito 2 é formado por uma fonte de
tensão V em paralelo com 2 resistores de valor R também em paralelo, sendo este
circuito também conectado, em seus terminais de saída, a um dado resistor RL.
Assinale a alternativa correta:
A) O equivalente de Thévenin do circuito 2 é composto por um resistor equivalente de
valor igual a R/2 e uma tensão equivalente nos terminais de saída igual a V/2.
B) O equivalente de Thévenin do circuito 1 é composto por uma resistência equivalente de
valor igual a 2R e uma tensão equivalente nula.
X C) A resistência equivalente de Thévenin do circuito 1 é composta por um resistor
equivalente de valor igual infinito e o equivalente de Thévenin do circuito 2 é composto
por uma resistência equivalente igual a R/2 e por uma fonte de tensão igual a V.
D) Para o circuito 1, o equivalente de Thévenin é formado por uma resistência de valor R e
uma tensão equivalente infinita.
E) O equivalente de Thévenin do circuito 1 é composto por uma resistência equivalente de
valor 2R e uma tensão equivalente nos terminais de saída igual a 2RIs.
Questão
007 Considere um circuito composto por 10 fontes independentes e lineares de tensão em
série, sendo 5 delas iguais a 5 V e as demais iguais a 10 V, que por sua vez estão em
série com 10 resistores de 7.5 Ω. Estes componentes em série estão conectados em
série a um resistor de carga de valor RL. Para qual valor de RL ocorre a máxima
transferência de potência?

A) 20 Ω.

B) 18.75 Ω.

C) 15 Ω.

D) 35 Ω.
X E) 17.5 Ω.

Questão
008 Se a potência transmitida por um circuito elétrico composto por um equivalente de
Thévenin a uma carga resistiva de valor R é equivalente a 1/16 da potência máxima a
ser transmitida, então o maior valor possível para a carga R, em função da resistência
equivalente de Thévenin , é aproximadamente igual a:
X A)
B)
C)
D)
E)
