Aula 8 – 03/07/2026 Engenharias Professor: Alexandre Gaspary Haupt
2026/1 – Circuitos Digitais
Desafio das Aulas 7 e 8
Nome 1: Luís Eduardo Saliba
Nome 2: Lucas Ricardo

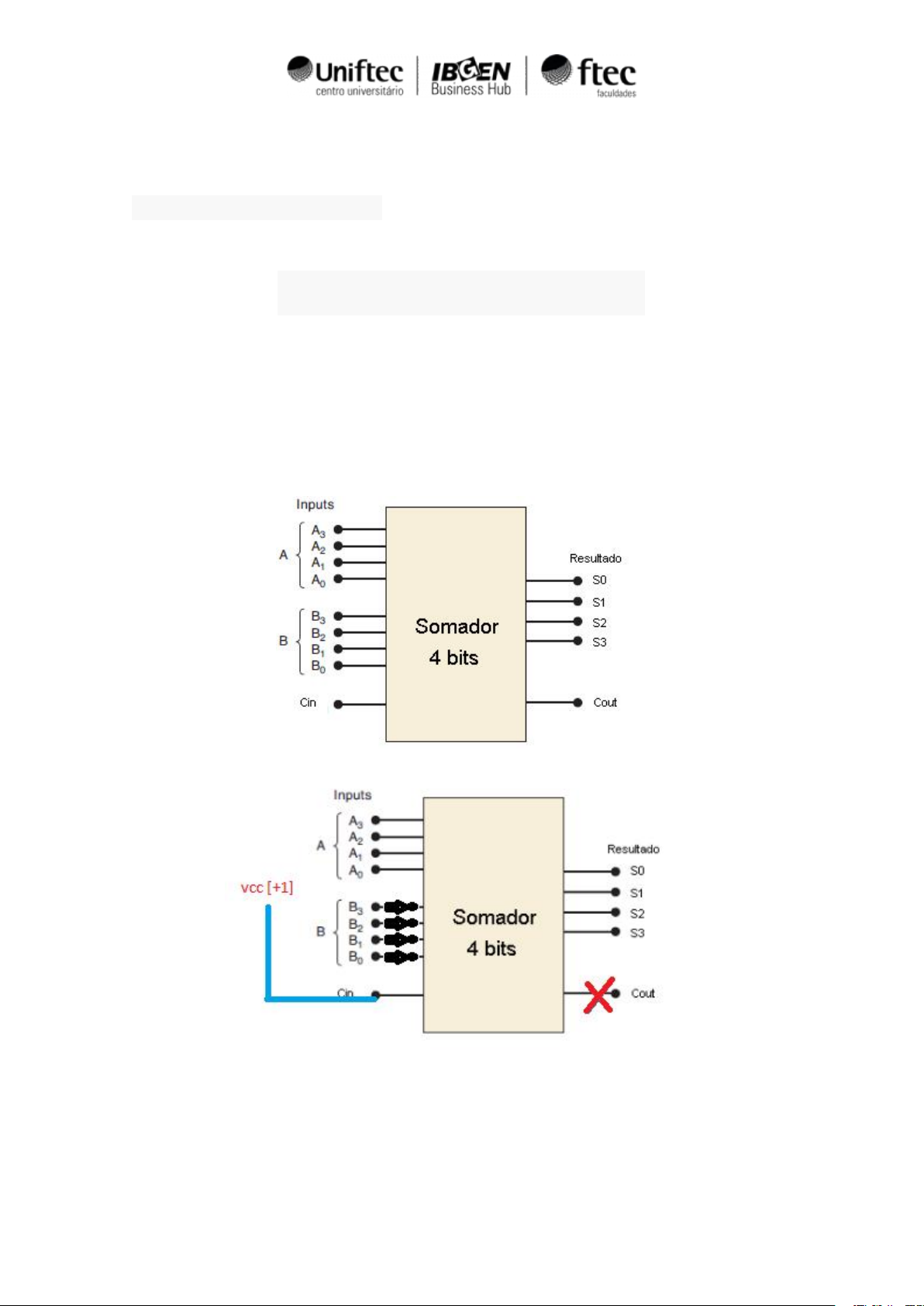

1) Edite a figura abaixo, transformando o somador de 4 bits em um subtrator de 4
bits. As modificações devem ser desenhadas sobre a figura.
https://ava.uniftec.com.br/course/view.php?id=6952
https://ava.uniftec.com.br/course/view.php?id=6952
2) Qual a diferença entre Sistema Numérico e Código Numérico?
A diferença é que o Sistema Numérico é utilizado para a aritmética digital direta
através de hardware, como nas operações de 'Subtração com Hardware:
Complemento de Dois.
Código Numérico: é uma representação projetada para tradução imediata, como o
Código BCD 8421 que foi desenvolvido para ser traduzido diretamente do número
decimal', onde cada grupo de 4 bits representa um dígito de 0 a 9.
3) O que significa a sigla ASCII?
American Standard Code for Information Interchange;
Código padrão para troca de Informações;
Solução para unificar a representação de caracteres alfanuméricos em computadores.
4) Qual a vantagem em ter um código padronizado para todas as máquinas como o
código ASCII?
0
A vantagem de ter um código padronizado como o ASCII é permitir que diferentes
computadores e máquinas usem o mesmo padrão de 8 Bits para a troca de
informações.
5) Coloque o código ASCII, em 7 bits, dos caracteres abaixo:
Caracter Código ASCII em 7 bits
A 1 0 0 0 0 0 1
a 1 1 0 0 0 0 1
B 1 0 0 0 0 1 0
b 1 1 0 0 0 1 0
4 0 1 1 0 1 0 0
5 0 1 1 0 1 0 1
6) O que é o código BCD 8421? Onde é Utilizado?
O Código BCD 8421 foi desenvolvido para ser traduzido diretamente do
número decimal. O código BCD tem 4 bits, onde cada grupo de 4 bits
representa 1 dígito Decimal (0 - 9).
ele é utilizado na "montagem de decodificador BCD para 7 segmentos". (O
material também aponta que esse tipo de codificação é usado na programação
de dispositivos como FPGAs para gerar componentes como "contadores,
decodificadores, somadores ).
7) Qual o código BCD 8421 equivalente ao número decimal mostrado a seguir?
34,7(10) = 0011 0100 , 0111 BCD
8) Qual a principal característica do Código Gray e onde é utilizado?
Código não ponderado. Na sequência, de um número para o próximo, ocorre a
variação de apenas 1 bit.
Atualmente o código Gray é utilizado em sistemas de medida de deslocamento
encoders.
9) Qual a vantagem de um dispositivo GAL em relação a um PAL?
Os dispositivos GAL funcionam da mesma forma que os dispositivos PAL,
utilizando muitas vezes a mesma plataforma de programação. No entanto
possuem a vantagem de poderem ser reprogramados várias vezes.
No caso dos dispositivos PAL, as ligações internas são feitas a partir da queima de
fusíveis. Como não é possível recuperar os fusíveis após serem queimados, os
dispositivos PAL podiam ser programados apenas uma vez.
10) Dado o dispositivo Gal, mostrado a seguir, marque com um “x” as conexões
que devem ser feitas para que o dispositivo GAL fique programado para
executar a função Booleana mostrada a seguir.
� = ��. ��. ��. �� + ��. ��. �. � + �. �. �. ��
Solução
