Resina acrilica

Prévia do material em texto

Resina acrílica
A resina acrílica é um material utilizado nas diversas práticas e
especializações da odontologia (dentística, prótese, ortodontia,
odontopediatria).

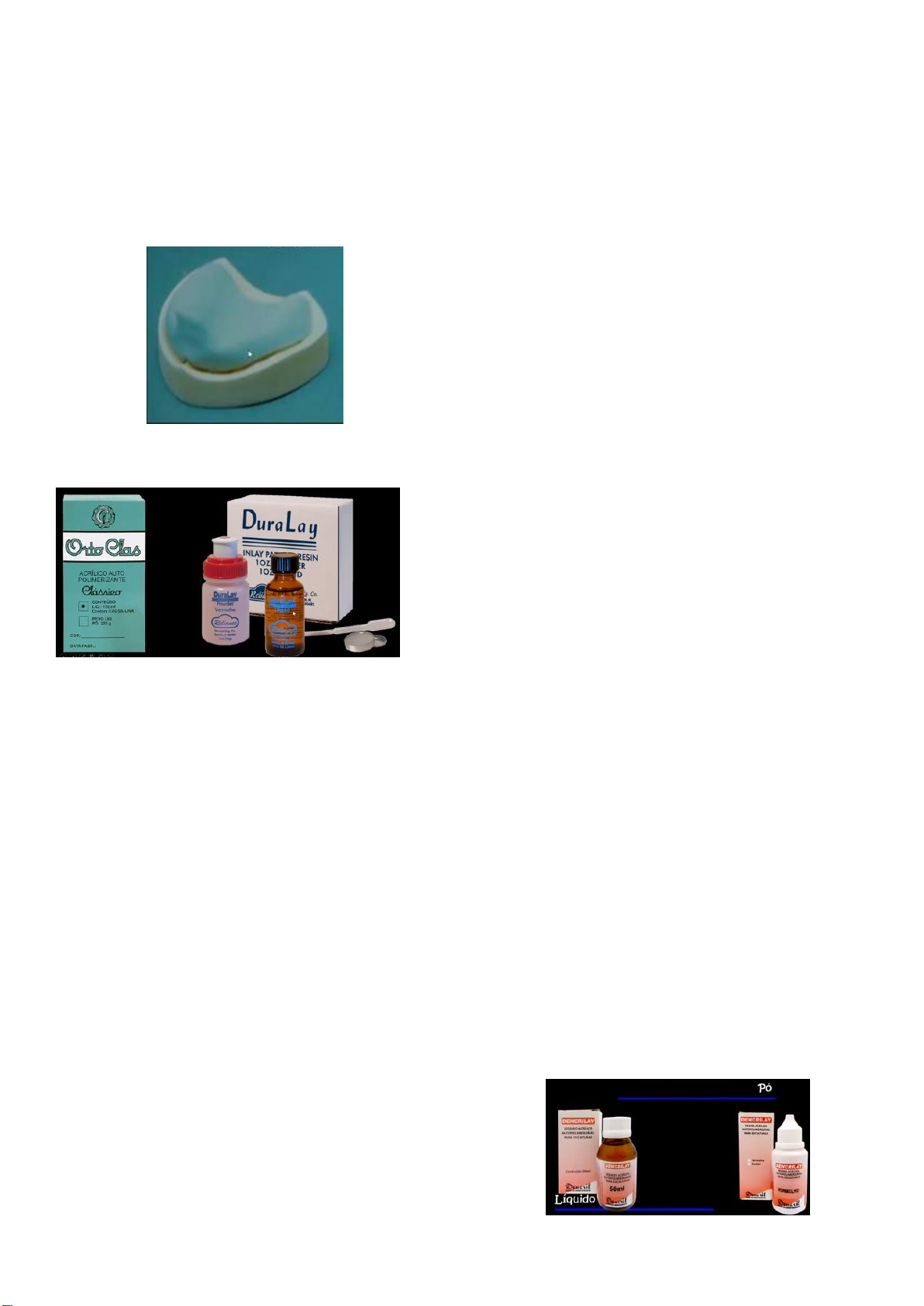

Com o modelo obtido de gesso a partir de um molde, a resina
acrílica pode ser utilizada como base ao modelo que foi preparado,
como uma moldeira.

A resina acrílica se apresenta na forma de líquido e pó, em 2 frascos
separados.

A resina acrílica é uma material que requer concentração na sua
utilização por conta do seu curto tempo de uso, em que a partir da
mistura do pó e do líquido reações químicas começam a ocorrer e
se não trabalhar no tempo certo perde-se a possibilidade de uso
desse material.

Definição
A resina acrílica é um composto orgânico classificado como
POLÍMERO, produzidos sinteticamente e cuja química baseia-se no
carbono, hidrogênio e em outros elementos não metálicos.
Também denominada resina à base de polimetilmetacrilato
(PMMA); utilizada desde 1937.
 É um tipo de plástico! Um plástico resiliente formado pela
junção de múltiplas moléculas de metilmetacrilado;

O monômero é o líquido, o polímero é o pó!!! Após a mistura
reações químicas vão ocorrer e desencadeia a REAÇÃO DE
POLIMERIZAÇÃO (formação de polímeros) – passa por alguns
estágios importantes!!
 Vem sendo utilizada a um bom tempo e não foi
encontrado um substituto fiel.

Classificações da resina acrílica
A resina acrílica é classificada em 5 tipos; 1, 2, 3, 4 e 5 – de
acordo com especificação da ISSO.

Tipo 1 – Polímeros termo polimerizáveis (reação de calor);
Tipo 2 – Polímeros autopolimerizáveis (após polimerização
química);
Tipo 3 – Polímeros termoplásticos (ao aumentar a temperatura
ganha plasticidade, ao resfriar enrijece);
Tipo 4 – Materiais fotoativados (através de uma fonte de luz);
Tipo 5 – Materiais polimerizados através de micro-ondas (da
energia de micro-ondas);

As resinas são passíveis de ser polimerizadas por mais de um
processo, otimizando as propriedades de alguns materiais.

Resina acrílica ativada quimicamente – RAAQ – Uma
substância química, normalmente uma amina terciária, atua como
ativador da reação de polimerização;
Resina acrílica ativada termicamente – RAAT – O calor
atua como ativador da reação de polimerização, temperaturas
próximas a 65 C° (enrijece quando eleva a temperatura) – utiliza na
prática clínica na confecção de próteses totais;
Resina acrílica fotoativa – RAFA – A irradiação por luz
visível atua como ativador da reação, a reação é DESENCADEADA
e PROPAGADA;

Características
Insípida;
Inodora não tóxica e não irritante aos tecidos bucais (mas
algumas pessoas têm alergia ao monômero, principalmente o
monômero residual quando a polimerização não ocorre de forma
efetiva);
Insolúvel na saliva – podem estar em boca, sendo assim, em
contato com a saliva;
Fácil de manipular e polir;
Passível de desinfecção (clorexidina);
Apresenta alta estabilidade dimensional, morfológica e de cor

O pó vem com um dosador para utilizar adequadamente
Composição do pó
Resina polimerizada – polimetilmetacrilato;
Iniciador – PERÓXIDO DE BENZOILA;
Pigmentos e opacificadores (óxido de zinco e titânio) – permitem
a possibilidade de usar diferentes cores, há um sistema de cor que
mostra as indicações (coroas totais, próteses removíveis);
Partículas inorgânicas (garante resistência ao material final);
Plastificador (butilmetacrilato)

Composição do líquido
Monômero – metilmetacrilato;
Ativador – AMINA TERCIÁRIA – Dimetil-P-toluidina;
Agente para ligação cruzada – Glicoldimetacrilato;
Inibidor – Hidroquinona; atua retardando a reação de
polimerização, pois poderia ocorrer no próprio frasco – após abrir,
selar com a tampa, por ser BEM VOLÁTIL;
 Vem em frascos escurecidos para impedir que a luz
possa, porventura, polimerizar

Efeito da temperatura
A refrigeração do líquido faz com que o tempo de trabalho aumente
(permanece o estágio plástico por mais tempo), e depois desse
tempo não é possível manusear e dar o formato ao material que
desejamos;
 A umidade degrada propriedades físicas e mecânicas,
sendo assim é necessário controlar a umidade do local.

Reação de polimerização
É uma reação intermolecular de repetição capaz de progredir
INDEFINIDAMENTE.
Numa manipulação em que se obteve um formato, que teve
alguma falha, é possível que ao adicionar o líquido e o pó na falha
haja reação!!! Isso se chama REEMBASAMENTO ou
READAPTAÇÃO.
O monômero do líquido METILMETACRILATO passa a formar um
polímero POLIMETILMETACRILATO, quando o pó ao se misturar
com o líquido, que desencadeia uma reação de polimerização por
adição, formando RADICAIS LIVRES, que unem as cadeia
monoméricas.
ISSO NA RESINA QUIMICAMENTE ATIVADA!!
A amina terciária (ativador) presente no líquido é associada ao
peróxido de benzoila (iniciador) presente no pó, ao misturar os dois
numa determinada proporção, há FORMAÇÃO DE RADICAIS
LIVRES.
Os radicais livres junto ao monômero do líquido
METILMETACRILATO, promovem o início da reação, que
transforma os monômeros em polímeros.
Os monômeros passam a se unir, passando por estágios de
interação e passam a estar numa condição de uso, já que ocorre a
polimerização.

A PROPORÇÃO DOS MATERIAIS É MUITO IMPORTANTE!!!

Monômeros residuais
Monômeros residuais são as porções da resina (líquido
principalmente) que não reagiram.
Para o paciente – Pode ser um agente irritante –
biocompatibilidade afetada e reações alérgicas (possui forte odor);
Para o profissional – Dermatite de contato, por isso manipular
com a luva;
As regras de uso são muito importantes, devendo-se respeitar as
recomendações do fabricante!!!

A resina ativada quimicamente possui mais monômeros livres
remanescentes que a ativa termicamente, a RAAQ possui de 3 a
5% e o RAAT possui cerca de 0,2 a 0,5%.
 Isso porque a complementação da polimerização com o
calor diminui os riscos da formação de monômeros
residuais – utilizado na confecção de próteses totais e
removíveis, e sobre implante na implantodontia.

Versatilidade
Propriedades térmicas satisfatórias – ao ser colocado na
cavidade oral não sofre grandes impactos em relação à mudança
de temperatura;
Estabilidade dimensional – altera pouco o volume na reação de
polimerização, que é exotérmica;
Boa capacidade de polimento;
Aparência agradável – reestabelece tanto função quanto estética
do paciente;
Simplicidade técnica – Não exige a utilização de equipamentos
que envolvam altos custos e tecnologia;
 A resina acrílica vem sendo utilizada desde a década de
30, e alguns processos continuam sendo realizados de
forma semelhante
Confecção da base de próteses parciais e totais;
Placas miorrelaxantes (para pacientes com bruxismo);
Moldeiras individuais;
Padrões fundição (etapa realizada para a obtenção de núcleo
metálico fundido);
Próteses provisórias imediatas;
Coroas provisórias;
Dentes artificiais;
Reparo em próteses totais; - se adicionar o pó e líquido na falha
ocorre a reação de polimerização e repara!!!
Acrilização de aparelhos ortodônticos;
Confecção de dentes artificiais, além de artefatos que substituam
perdas ósseas os tecidos moles da face, como reconstituição
ocular, pavilhão auricular e obturadores palatinos (em cirurgia
bucomaxilofacial).

Indicações
Confecção da base de próteses parciais e totais;

Placas miorrelaxantes (para pacientes com bruxismo);

Moldeiras individuais;
Prótese provisória imediata (dentes e mucosa) – ficar por alguns
dias ou meses até confeccionar a prótese removível;

Coroas provisórias;
Dentes artificiais (os dentinhos utilizados);
Base de aparelhos ortodônticos;
Guia cirúrgico – guia a colocação do implante;
Casquete – moldeira individual de um dente;
Prótese removível;
Desprogramador oclusal– utiliza para guiar a montagem das
arcadas o articulador para a reabilitação;
Prótese total (dentadura);
Prótese sobre implante;

Reação de presa – POLIMERIZAÇÃO
Quimicamente, há fases da reação de polimerização, e na da resina
acrílica há 4 fases: INDUÇÃO, PROPAGAÇÃO, TERMINAÇÃO e
TRANSFERÊNCIA DE CADEIA.
 São reações químicas, que ocorrem entre o peróxido de
benzoila e a amina terciária – não enxergamos a reação,
mas sabemos que ela ocorre.

Interação monômero polímero
São fases que conseguimos enxergar e vivenciar, caracterizados
pelo momento em que a mistura ocorre; são 5 fases: ARENOSO,
FIBRILAR, PLÁSTICO, BORRACHOIDE e RÍGIDO.
 Importante reconhecer todas as fases!!!
A fase crítica que indica o manuseio literal do material é a fase
PLÁSTICA – podemos manusear com as mãos ou o pincel!!
Dependendo do seu uso

Material e técnica de uso da resina
acrílica ativada quimicamente – RAAQ
Pote paladon;
Espátula de manupulação n. 36;
Medidores de resina acrílica – deve-se seguir as recomendações
do fabricante!!!

*O tempo de trabalho da RAAQ é menor em relação à
termicamente ativadas – polimeriza após o aumento da
temperatura (65°C)

1.A proporção de polímero-monômero é de 3:1 (pó:líquido) –
levando o pó ao líquido no pote paladon;
 Não devemos aumentar a proporção do líquido!!! - O aumento
da proporção de líquido traz:
 Aumento da concentração de monômeros residuais;
 Menor resistência (pode haver quebra da peça protética
provisória);
 Aumento da concentração de porosidades (diminui a
lisura superficial e aumenta a tendência ao acúmulo de
biofilme e fungos);
 Menor estabilidade de cor;



Arenoso
Depois de adicionar o pó no líquido, tem-se o estágio ARENOSO,
em que não começamos a trabalhar com a resina.
Pouca ou nenhuma reação a nível molecular, em que as pérolas
do polímero mantêm-se inalteradas;

Após a mistura há uma consistência de “areia molhada”, por isso
arenoso – após a completa mistura FECHA o pote paladon, para
que a reação ocorra com a menor presença possível de O2.
 O estágio arenoso ocorre de 1:30-2 minutos.

Fibrilar
O monômero começa a atacar a superfície das pérolas de polímero.
Há início da formação da cadeia de polímeros.
Ainda não é um estágio de trabalho, pois o material gruda na
luva!!!
Forma fibrilas ao encostar na resina acrílica, parecendo teias de
aranha!

Ao formar as fibrilas, prestar atenção pois a próxima
etapa é a do manuseio propriamente dito

Plástica
Há aumento do número de cadeias de polímeros. Ainda existe
grande quantidade de polímero dissolvido.
É nessa fase que garantimos o formado que queremos da resina
acrílica, e ela obedece e copia!!! É A FASE DE TRABALHO.

*Na prática, para fazer a moldeira individual, utiliza a placa de vidro
com vaselina e pressiona contra outra!!! Forma a placa para copia
o rebordo de um paciente desdentado.

Borrachoide
Evaporação do monômero ou reação do monômero com o
polímero. Nessa fase o material já garante uma memória elástica, e
retorna ao seu estado inicial depois de deformar – NÃO É MAIS
PASSÍVEL DE MOLDAGEM.

Rígida
Há evaporação completa do monômero livre. Têm-se uma mistura
seca e resistente a deformação mecânica.
Há uma intensa liberação de calor, podendo queimar a mão e a
mucosa do paciente quando em boca – reação exotérmica.

A resina vira um sólido altamente resistente!!!
