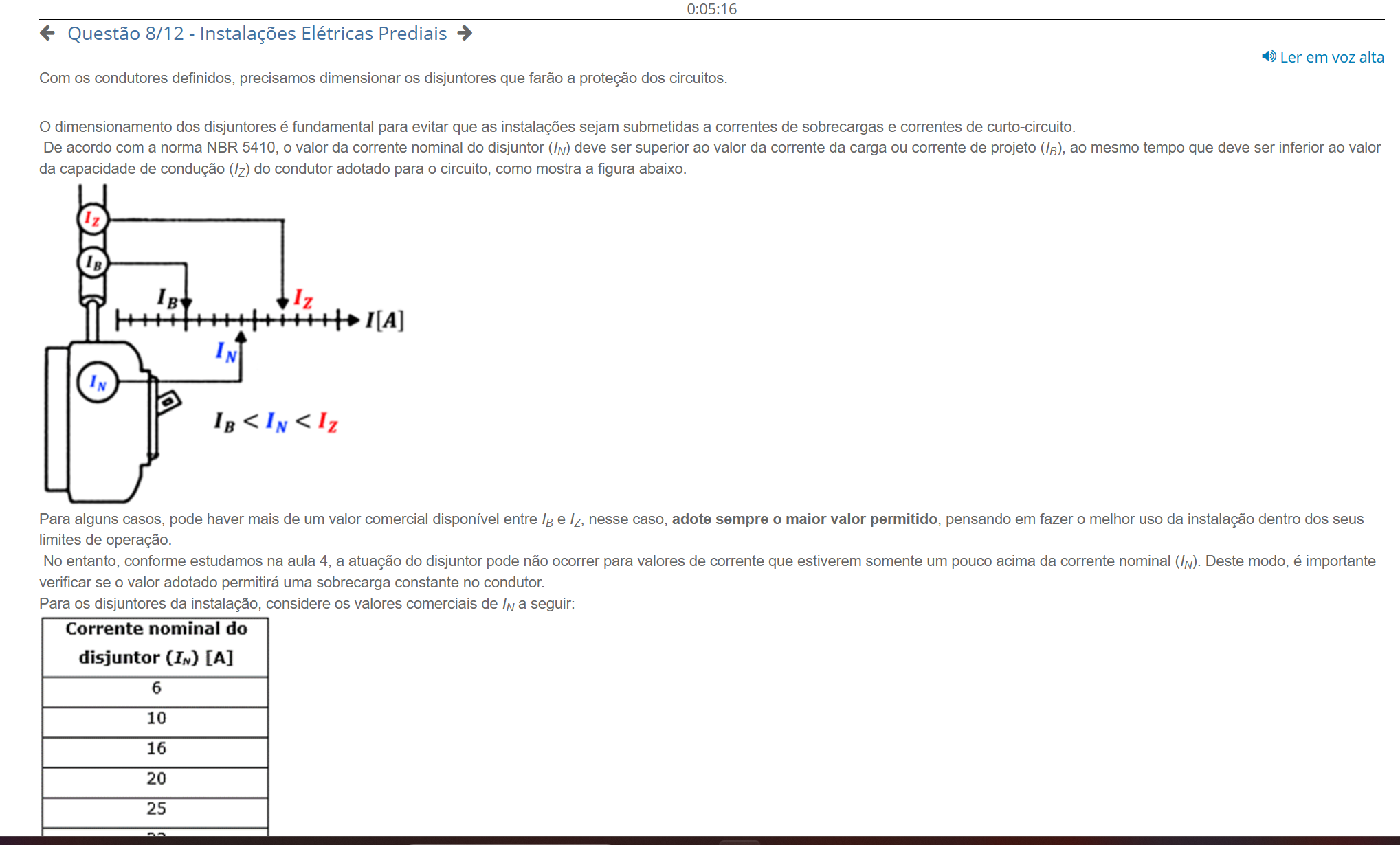

0:05:16 Questão 8/12 Instalações Elétricas Prediais Ler em voz alta Com os condutores definidos, precisamos dimensionar os disjuntores que farão a proteção dos circuitos. dimensionamento dos disjuntores é fundamental para evitar que as instalações sejam submetidas a correntes de sobrecargas e correntes de curto-circuito. De acordo com a norma NBR 5410, valor da corrente nominal do disjuntor deve ser superior ao valor da corrente da carga ou corrente de projeto (IB), ao mesmo tempo que deve ser inferior ao valor da capacidade de condução do condutor adotado para circuito, como mostra a figura abaixo. I[A] Para alguns casos, pode haver mais de um valor comercial disponível entre e nesse caso, adote sempre maior valor permitido, pensando em fazer melhor uso da instalação dentro dos seus limites de operação. No entanto, conforme estudamos na aula 4, a atuação do disjuntor pode não ocorrer para valores de corrente que estiverem somente um pouco acima da corrente nominal (IN). Deste modo, é importante verificar se valor adotado permitirá uma sobrecarga constante no condutor. Para os disjuntores da instalação, considere valores comerciais de IN a seguir: Corrente nominal do disjuntor [A] 6 10 16 20 25
