A corrente elétrica 23
amperímetro

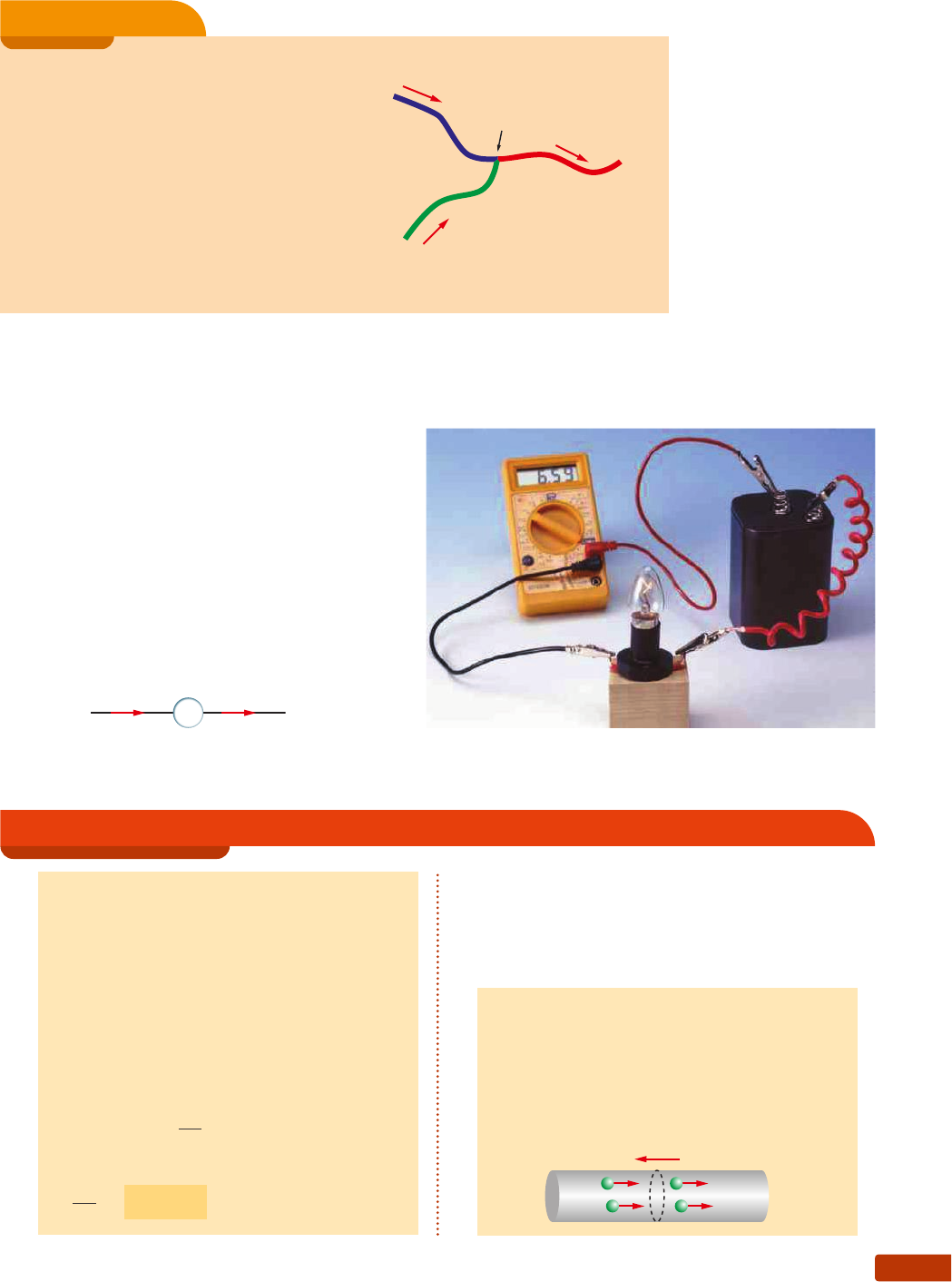

Para medirmos a intensidade de corrente que passa
num fio, usamos um aparelho denominado amperí-
metro (fig. 14). Nos laboratórios de eletricidade encon-
tramos amperímetros analógicos e digitais. O consumo
de energia elétrica por esse aparelho é muito pequeno.
Quando o amperímetro tiver consumo de energia igual
a zero, será chamado amperímetro ideal. É claro que
um amperímetro ideal é apenas hipotético.
Nos diagramas de circuitos elétricos o amperíme-
tro será inserido no fio e representado por um círculo
e uma letra A (fig. 15).
Dois fios condutores são conectados a
um terceiro fio. O ponto comum da conexão é
denominado nó. Em cada um dos fios temos
uma intensidade de corrente elétrica e o res-
pectivo sentido. A figura 13 é autoexplicativa
para se tirar uma conclusão.
Exemplo 4
Figura 15. Símbolo do amperímetro. Figura 14. O amperímetro no circuito elétrico do laboratório.
Exercícios de aplicação
1. Um condutor metálico é percorrido por uma
corrente elétrica contínua e constante. A cada
10 s passa por uma secção do condutor uma
carga elétrica de 30 C. Calcule a intensidade da
corrente elétrica.
Resolução:
Sendo a corrente contínua e constante, sua in-
tensidade média coincide com sua intensidade
em qualquer instante:
i = i
m
 e i =
Q
Δt
Mas Q = 30 C e Δt = 10 s. Logo:
i =
30
10
 ⇒ i = 3,0 A
2. A intensidade da corrente elétrica que atraves-
sa um condutor metálico é constante e igual a
5,0 A. Determine a carga elétrica que atravessa
uma secção do condutor em 20 s.
3. Qual a intensidade da corrente que passa por um
condutor cilíndrico, se por uma secção transver-
sal dele passam 2 · 1014 elétrons em 5 segundos?
Carga elementar: e = 1,6 · 10–19 C.
Resolução:
i
Il
u
St
r
A
ç
õ
ES
:
ZA
Pt
Figura 13.
C
r
IS
tI
N
A
 X
A
v
IE
r
i
1 = 5 A
i
3 = 8 A
i 2
 =
 3
 A
n—
ii
A
Capítulo 224
7. Uma corrente elétrica de intensidade 10 A circula
por um condutor iônico. Em 10 s, qual é a soma
dos valores absolutos das cargas que atravessam
uma secção desse condutor? Qual é o valor da
carga elétrica transportada pelos cátions? E pelos
ânions?
8. Em um condutor metálico os portadores de carga
elétrica são:
a) prótons, e suas cargas elétricas são positivas.
b) elétrons, e suas cargas elétricas são negativas.
c) elétrons e prótons, deslocando-se no mesmo
sentido.
d) elétrons e prótons, deslocando-se em sentidos
contrários.
e) elétrons e prótons, sendo estes no sentido
indicado da corrente.
9. Na figura temos alguns fios conectados uns aos
outros por dois nós. Algumas correntes têm sua
intensidade grafada na figura.
i
1
 = 12 A i3 = 8 A
i
5
i
2
M
N
i
4
 = 2 A
As intensidades i2 e i5 valem, respectivamente:
a) 4 A e 10 A d) 20 A e 6 A
b) 4 A e 6 A e) 4 A e 22 A
c) 20 A e 10 A
A carga que atravessa uma secção transversal do
condutor em Δt = 5 s é:
Q = n · e
Sendo n = 2 · 1014 elétrons, vem:
Q = 2 · 1014 · 1,6 · 10–19
Q = 3,2 · 10–5 C
Pela definição da intensidade de corrente elé-
trica:
i = Q
Δt
 ⇒ i = 3,2 · 10
–5
5
 ⇒ i = 0,64 · 10–5 ⇒
⇒ i = 6,4 · 10–6 ⇒ i = 6,4 μA
4. Determine a intensidade da corrente que circula
por um condutor cuja secção transversal é atra-
vessada por 5,0 · 1016 elétrons em cada segundo.
É dada a carga elementar e = 1,6 · 10–19 C.
5. Uma corrente elétrica de intensidade 12,8 μA
percorre um condutor metálico. Determine o
número de elétrons que atravessa a secção trans-
versal desse condutor por segundo. É dada a
carga elementar e = 1,6 · 10–19 C.
6. Por uma secção transversal de um condutor
iônico passam, num intervalo de tempo de 20 s,
cátions num sentido e ânions no outro. A carga
elétrica transportada pelos cátions é de +8,0 C,
e pelos ânions, –8,0 C. Qual é a intensidade da
corrente elétrica nesse condutor?
+
–
–
+
Resolu•‹o:
Para o cálculo da carga elétrica que atravessa a
secção do condutor devemos considerar as car-
gas positivas e negativas, somando seus valores
absolutos:
Q = |8,0 C| + |–8,0 C| = 16 C
De i = Q
Δt
, vem:
i = 16
20
 ⇒ i = 0,80 A
10. No circuito elétrico desenhado na figura temos os
seguintes aparelhos elétricos: um amperímetro
ideal (A), uma lâmpada (L) e um televisor (TV).
Pela lâmpada atravessa uma corrente elétrica de
intensidade 1,5 A e, pelo televisor, uma de inten-
sidade 1,8 A. Determine a intensidade de corren-
te elétrica que é indicada pelo amperímetro.
i
1
i
i
2
TV
A
L Il
u
St
r
A
ç
õ
ES
:
ZA
Pt
A corrente elétrica 25
Resolução:
A corrente elétrica que passa pelo amperímetro
tem intensidade i; ela é distribuída entre os apa-
relhos TV e lâmpada. Então:
i = i
1
 + i
2
Sendo: i
1
 = 1,5 A e i
2
 = 1,8 A, temos:
i = 1,5 + 1,8 ⇒ i = 3,3 A
inserido no circuito com a finalidade de medir a
intensidade da corrente elétrica i.
i
1
i
10 A
i
2
amperímetroA
TV
Ch
A
L
Determine:
a) a intensidade de corrente indicada pelo
amperímetro quando o chuveiro estiver desli-
gado, mas o televisor e a lâmpada ligados;
b) a intensidade de corrente indicada pelo
amperímetro quando o chuveiro e a lâmpada
estiverem ligados, mas o televisor desligado.
11. No diagrama elétrico de uma residência estão
representados um chuveiro elétrico (Ch), um
televisor (TV), uma lâmpada L e um amperímetro
ideal (A). A intensidade de corrente no chuveiro
está indicada no próprio diagrama. A intensidade
de corrente da lâmpada é i
1
 = 1,2 A e a do
televisor é i
2
 = 2,4 A. Um amperímetro ideal foi
Exercícios de reforço
12. (U. E. Londrina-PR) Pela secção reta de um con-
dutor de eletricidade, passam 12 C a cada minu-
to. Nesse condutor, a intensidade da corrente
elétrica, em ampères, é igual a:
a) 0,08 d) 7,2
b) 0,20 e) 12
c) 5,0
13. (U. F. Santa Maria-RS) Uma lâmpada permanece
acesa durante 5 minutos por efeito de uma cor-
rente de 2 A, fornecida por uma bateria. Nesse
intervalo de tempo, a carga total (em C) que
atravessou o seu filamento é:
a) 0,40 d) 150
b) 2,5 e) 600
c) 10
14. (Efomm-RJ) Suponha que o flash de uma câmera
digital somente possa ser disparado quando o
capacitor em paralelo com sua microlâmpada
de xenônio acumula 20 quatrilhões de elétrons.
Sabendo-se que sua descarga dura 1 décimo de
segundo, a intensidade da corrente de descarga
(em ampères) é de, aproximadamente: (Dado:
carga elétrica elementar e = 1,6 · 10–19 C.)
a) 0,032 d) 0,058
b) 0,038 e) 0,066
c) 0,047
15. (UF-PE) O gráfico mostra a variação da corrente
elétrica I, em ampères, num fio em função do
tempo t, em segundos.
1,0 2,0 3,0 4,0
Tempo t (s)
5,0 6,0 7,00
1,0
2,0
3,0
C
o
rr
e
n
te
 I
 (
A
)
4,0
5,0
6,0
A carga elétrica, em coulombs, que passa por
uma seção transversal do condutor nos primeiros
4,0 segundos é:
a) 2,0 b) 4,0 c) 6,0 d) 8,0 e) 10
Il
u
St
r
A
ç
õ
ES
:
ZA
Pt
