LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




Lead Office: Field Engineering / EI
Name: scarpire
This document is a translation of the released
English master version!
The lead office to the right is responsible for it. Date: 06/08/03

Restrictions This Manual is the property of INVENTIO AG and shall only be used by SCHINDLER personal or authorized SCHINDLER agents
for purposes which are in the interest of SCHINDLER. This design and information is our intellectual property. Without written
consent, it must neither be copied in any manner, nor used for manufacturing, nor communicated to third parties. Application for
such consent should be addressed to: INVENTIO AG, Postfach, CH-6052 Hergiswil NW
 Página 49

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
 MÁQUINAS

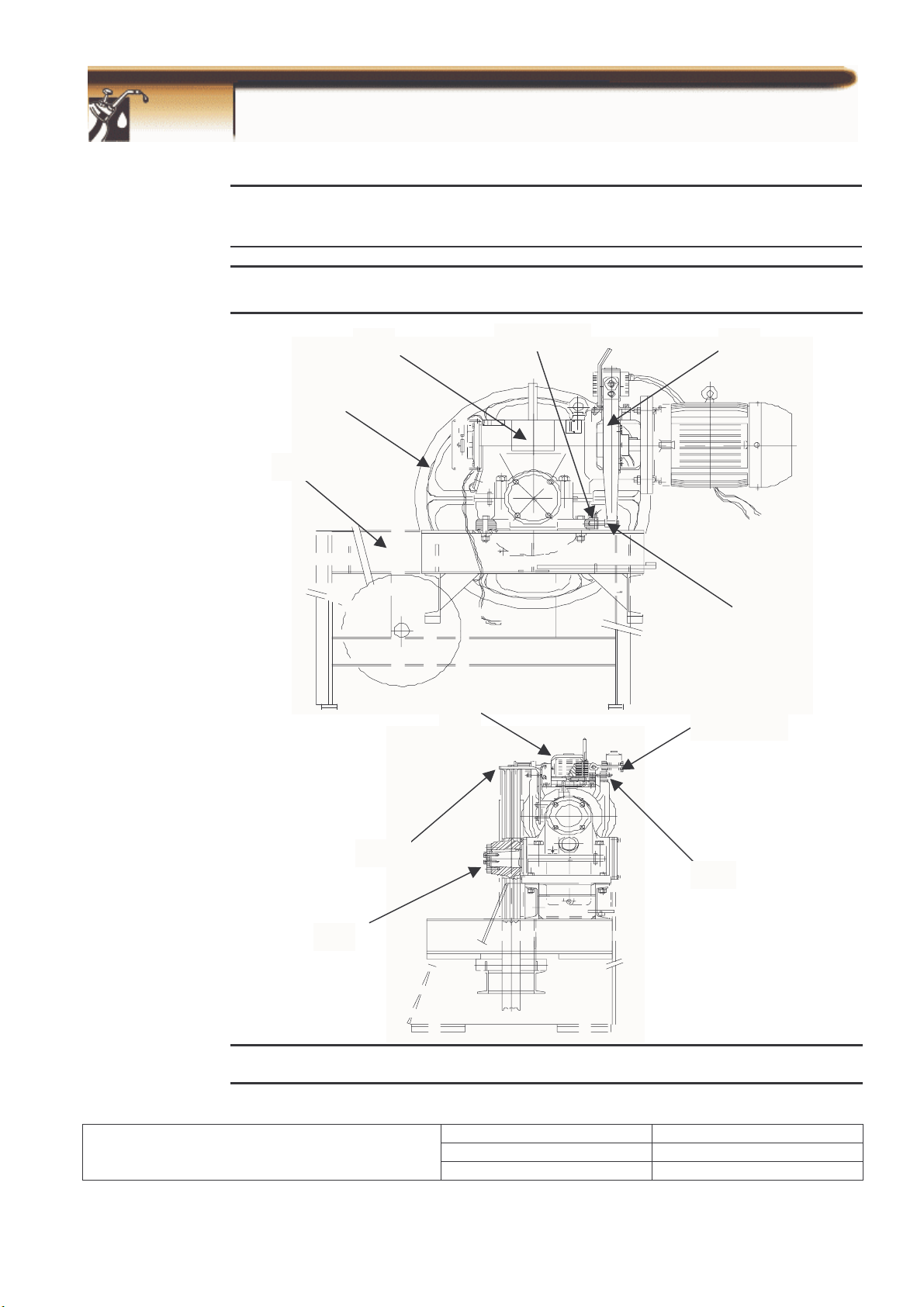

Seção 1-2.7 CONJUNTO MÁQUINA CE-190




12
5
2-8
9-14-15
11
6
16
3
1-10-13
7 4
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 50

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
Seção 1-2.7 CONJUNTO MÁQUINA CE-190

CONJUNTO MÁQUINA CE-190
(DA0832G001- DESENHO DE CONJUNTO)
Pos. Descrição Código Imagem
1 Adesivo 53836FUTAA
2 Anel de Retenção 70610ZA014

3 Arruela de Segurança DE8720X001

4 Alavanca do Freio DD9973G001

5
Conjunto Base
com Polia de Desvio
DB4894G001
(página 52)

6
Conjunto
Eletromagneto
DB4541G001
(página 54)

Tabela
MAQUINA
CE-190
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 51

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
Conjunto Redutor
(Encoder)
DB4540G005
(página 56)

Conjunto Redutor
(Sensor de Velocidade)
DB4540G003
(página 58)

7
Conjunto Redutor
(Motor)
DB4540G001
(página 60)

8 Graxa 55272BCTAA
9 Mola 71063XD147

10 Parafuso M6X25 70175BBX3T

11 Pino de Ajuste DE8682X001

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 52

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
12
Polia de Tração
(Chavetada)
Ver Tabela 1
(página 65)

13 Porca M6 51902398

14 Porca M10 70295EA002

15 Prato para Mola GE0055X004

16 Retentor para Cabos DB4558X014

CONJUNTO BASE COM POLIA DE DESVIO
(DB4894G001- DESENHO DE CONJUNTO)


2
1
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 53

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
1 Conjunto Polia Desvio DC8231G001

2 Retentor de Cabo DDA442G001

CONJUNTO POLIA DE DESVIO
(DC8231G001-DESENHO CONJUNTO)

Pos. Descrição Código Imagem
1 Graxa 55272BATAA

2- 3
1
4
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 54

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
2
3
Polia de Desvio
Ver Tabela 5
(página 66)

4
Rolamento
50x90x21,75 72006MA001

CONJUNTO ELETROMAGNETO
(DB4541G001-DESENHO CONJUNTO)


Pos. Descrição Código Imagem
1 Alavanca Acionamento DD9980X001

1
2-6
3
4-10
5
7- 8
9

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 55

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
2
Anel de Retenção
Ø 8 mm 70610ZA011

3 Bobina de Freio DC7795G001

4 Calço DE8685X001

5 Calço de Borracha DE8686X001

6 Eixo da Alavanca DE8688X001


7 Mola 71063WD009

8 Pino de Encosto DE8683X001

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 56

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
9 Protetor de Bobina DE8784X001

10 Suporte da Bobina DE8684X001

CONJUNTO REDUTOR – (ENCODER)
(DB4540G005-DESENHO DE CONJUNTO)

3
4
2
2
1-5
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 57

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
1 Acoplamento DE8901X001

Arruela de Pressão M6 51902383
2
Arruela de Pressão M4 70567AA002

3
Eixo do Gerador de
Pulsos DDA373X001

4 Gerador de Pulsos DC7725X001

5 Parafuso M4 x 6 70195AAWTT

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 58

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003



CONJUNTO REDUTOR – (SENSOR DE VELOCIDADE)
(DB4540G003-DESENHO DE CONJUNTO)

Pos. Descrição Código Imagem
1 Buffer p/ Taco do Motor JV0228G001

1
5
6
7
4
2
3
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 59

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

 |Pos. Descrição Código Imagem
2 Disco (32 ranhuras) DE8505X001

3 Eixo do Sensor DD9969X001

4 Parafuso M4 x 12 70155ABWWT

5 Porca Nylock 70271BA006

6 Retentor Ø 16x28x7 71070RA050

7 Tampa p/ Sensor DD9403X001


LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 60

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 CONJUNTO REDUTOR COM MOTOR
(DB4540G001-DESENHO DE CONJUNTO)

10-11
18
2-12
7 5
15
1
4
14
8
17 6
3-13
16
9
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 61

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

|Pos. Descrição Código Imagem
1 Adesivo 51903207
2 Arruela SKF MB12 70560XA012
3 Arruela SKF MB14 70560XA014

4
Conjunto Motor com
Acoplamento
DC7793G001
(página 64)

5 Conjunto Sem-Fim
DC7788G009
(página 63)

6 Gaxeta DE8676X006

7 Gaxeta Ø 160 DE8677X001


LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 62

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
8 DE8676X001

9
Gaxeta Ø 190
DE8676X002

10 Lubrificante PTFE 53701TLTAA
11 Óleo Atlas Nº 8 51903210
12 Porca SKF KM12 70271AA012
13 Porca SKF KM14 70271AA014

14 Retentor Ø 80x110x12 71070RA063

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 63

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
15
Rolamento
Ø 60x110x22 72001VA002
16
Rolamento
Ø 75x115x20
72001MA121

17
Rolamento
Ø 80x140x33 72004NA052

18 Vareta de Óleo DD9982X001

CONJUNTO SEM-FIM
(DC7788G009-DESENHO CONJUNTO)

Pos. Descrição Código Imagem
1
Rolamento
Ø 60X110X22 72001MA112


1
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 64

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

 CONJUNTO MOTOR COM ACOPLAMENTO
(DC7793G001-DESENHO CONJUNTO)

Pos. Descrição Código Imagem
1
Arruela de Pressão
M10 51902567

2 Bucha DE8679X001

3 Disco Acoplamento
Ver Tabela 3
(página 66)

4 Motor
Ver Tabela 2
(página 65)
e
Tabela 4
(página 66)

4
1-2-5-6
3
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 65

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
























































Pos. Descrição Código Imagem
5 Pino DD9972X001

6 Porca 70295AA006

MÁQUINA CE190
TABELA 1
POLIA DE TRAÇÃO
POS. POL. Ø 520 POL. Ø 670 POL. Ø 790 β Ø CABO Nº CABOS
DC7786X001 DC7784X001 DC7782X001 106º
DC7786X002 DC7784X002 DC7782X00298º
13
DC7786X003 DC7784X003 DC7782X003 106º
DC7786X004 DC7784X004 DC7782X004 98º
12,7
DC7786X005 DC7784X005 DC7782X005 106º
DC7786X006 DC7784X006 DC7782X006 98º
9,5
- DC7784X007 DC7782X007 106º
- DC7784X008 DC7782X008 98º
15,9
- DC7784X009 DC7782X009 106º
- DC7784X010 DC7782X010 98º
16
3
DC7786X007 - - 106º
DC7786X008 - - 98º
13
DC7786X009 - - 106º
DC7786X010 - - 98º
12,7
DC7786X011 DC7784X011 DC7782X011 106º
12
DC7786X012 DC7784X012 DC7782X012 98º
9,5
4
MÁQUINA CE190
TABELA 2
MOTORES
CATEGORIA POTÊNCIA Nº POLOS CARCAÇA IDENTIFICAÇÃO
7,5 4 132 77050AB407
10 4 132 77050AB410
12,5 4 160 77050AB412
15 4 160 77050AB415
7,5 6 160 77050AB607
"D"
Quando for utilizado
Sensor de
Velocidade
10 6 160 77050AB610
10 4 132 77050AB410
12,5 4 132 77050AB412
15 4 132 77050AB415
7,5 6 132 77050AB607
10 6 132 77050AB610
12,5 6 160 77050AB612
"N"
Quando for utilizado
Gerador de Pulsos
15 6 160 77050AB615
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 66

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
























































MÁQUINA CE190
TABELA 3
DISCO ACOPLAMENTO
POS. MOTOR C/ CARCAÇA 160 MOTOR C/ CARCAÇA 132
3 DISCO
ACOPLAMENTO DC7794X001 DC7794X002
MÁQUINA CE190
TABELA 4
ARRUELA P/ BALANCEAMENTO
IDENTIFICAÇÃO PESO REF.
70500VA004 6,7 g
70500UA007 2,9 g
70500YA046 2,1 g
70500TA068 0,2 g
MÁQUINA CE190
TABELA 5
POLIA DE DESVIO
POSIÇÃO. IDENTIFICAÇÃO DESIGNAÇÃO
DC7958X002 Polia Ø 520 / 4 cabos Ø 13,0
DC7958X004 Polia Ø 520 / 3 cabos Ø 13,0
DC7958X001 Polia Ø 508 / 4 cabos Ø 12,7
2
DC7958X003 Polia Ø 508 / 3 cabos Ø 12,7
DC7826X004 Polia Ø 400 / 4 cabos Ø 9,5 3
DC7826X001 Polia Ø 400 / 3 cabos Ø 9,5
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 67

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
Seção 1-2.8 CONJUNTO MÁQUINA CE-357
























LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 68

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
Seção 1-2.8 CONJUNTO MÁQUINA CE-357



CONJUNTO MÁQUINA CE-357
(DA0723G003-DESENHO DE CONJUNTO)

Tabela
MAQUINA
CE-357
6-37
12
24
32-42
23
28-33
26-27-40
22-25
1-35
1-34
15
11-19-20
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 69

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

CONJUNTO MÁQUINA CE-357
(DA0723G003-DESENHO DE CONJUNTO)

39
9
2-29-36
41 10
30
17
16
7
5-21-38
13
4
8
3
31
4
14
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 70

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
1
Anel de Retenção
Ø 15,9
70610SA006

2 Arruela 70530ZA002

3 Arruela de Couro 70500XB233

4 Arruela de Feltro 70500XB234

Arruela de Pressão
Ø 9,52
70510VA007
5
Arruela de Pressão
Ø 12,7 70510VA009

6 Arruela SKF W13 70520PA004

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 71

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
DC6404G004
(50V)
DC6404G002
7 Bobina de Freio
(100/125V)

8 Bucha DD8440x001

9
Conjunto Alavanca
de Freio
DD8473G002

10
Conjunto Alavanca de
Freio (Garfo) DD8445G001

11
Conjunto Gerador de
Pulsos
DD9909G001
(página 76)

12
Conjunto Intermediário
(Polia de Tração)
DB3614G005
(página 77)

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 72

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
13
Conjunto Interruptor
do Freio
DD8379G003

14
Conjunto Interruptor
Microswitch DC6372G003

15 Conjunto Motor
Ver Tabela 2
(página 82)
(página 83)

16 Conjunto. Pistão DD8470G001

17
Conjunto Sapata
de Freio
DC6457G002

18 Conjunto Sem-Fim
DC6432G012
(página 78)

19
Conjunto Sensor de
Velocidade
DC7495G001
(página 82)

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 73

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
20 Conjunto Tacômetro
DB3874G001
(página 80)

21 Contra Porca 70211JA008

22
Gaxeta
(Lado Intermediário) DD8478X001

23
Gaxeta
(Tampa Inspeção Óleo)
DD8493X001

24
Gaxeta
(Tampa Mancal) DD8469x001

25
Gaxeta Tampa do
Sem-Fim
DD8478X002

26 Graxa 55272BCTAA
27 Graxa para Rolamento 55272BATAA
28 Lubrificante 53701TLTAA

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 74

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
29 Mola 71063YA061

30 Mola Sapata do Freio 71063WD018

31 Núcleo DC6437X001

32 O'ring (Vareta de Óleo) 71070XB003

33 Óleo Atlas Nº 8 51903210
34 Pino DD8337X003

35 Pino DD8337X004

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 75

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
36 Porca 70211PA002

37 Porca SKF N13 70221EA001

38 Parafuso Especial DC6377X008

39
Parafuso Especial
(Alavanca Freio) DD8509X002

40
Rolamento Sem-Fim
Ø 65x140x33
72001PA011

41 Tirante 70130UA002

42 Vareta de Óleo DDA145X001






LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 76

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

CONJUNTO GERADOR DE PULSOS
(DD9909G001-DESENHO CONJUNTO)
APLICAÇÕES: VER TABELA 1 (página 82)

Pos. Descrição Código Imagem
1 Acoplamento Elástico DD9061G002

2 Gerador de Pulsos DC7725x001

3 Parafuso M6x8 mm 70025XAXYT


1
2
3
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 77

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003



CONJUNTO INTERMEDIÁRIO (POLIA DE TRAÇÃO)
(DB3614G005-DESENHO CONJUNTO)

Pos. Descrição Código Imagem
1 Eixo Intermediário DC6433X001

2 Gaxeta DD8465X001

3 Polia de Tração
Ver Tabela 3
(página 83)

2
5 6
4
1
3
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 78

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
4
Retentor
Ø 114,3xØ139,7x12,7
71070RA072

5
Rolamento
Intermediário
Ø50xØ90x20
72004NA008

6
Rolamento
Intermediário
Ø45xØ100x25
72004NA007

CONJUNTO SEM-FIM
(DC6432G012 – DESENHO DE CONJUNTO)

Pos. Descrição Código Imagem
1
Arruela de Segurança
SKF W12 70520PA003

2 Bucha DC6428X002


1-4
3 5


2
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 79

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
3
Chaveta
12,7x12,7x76,2
70600QA002

4 Porca SKF N12 70221EA002

5
Retentor
79,37x107,95x15,87
71070RA042

CONJUNTO SENSOR DE VELOCIDADE
(DC7495G001-DESENHO CONJUNTO)
APLICAÇÕES: VER TABELA 1 (página 82)

Pos. Descrição Código Imagem
1
Conjunto Módulo Buffer
(Sensor de Velocidade)
JV0143G001

1
2
4
3
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 80

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
2 Disco 32 Ranhuras DE8505X0013 Porca Nylock 70221BA003

4
Tampa Protetora
(Sensor Velocidade)
DD9403x001

CONJUNTO TACÔMETRO
(DB3874G001 A G007-DESENHO CONJUNTO)
APLICAÇÕES: VER TABELA 1 (página 82)

Pos. Descrição Código Imagem
1 Acoplamento Elástico DD9061G001

1
2 3
4-5
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 81

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
2 Parafuso DE8300X001
3 Parafuso M6x8 mm 70025XAXYT

4
Tacômetro
Radio Energie
RE0 444
R2CB2 x 0,06 CA
DC7551X001

5
Tacômetro WEG
1RC/60 DC7464X001

CONJUNTO POLIA DE DESVIO
(DB3843G003-DESENHO DE CONJUNTO)

Pos. Descrição Código Imagem
1 Graxa para Rolamento 55272BATAA
Polia Ø 508 mm
(6 cabos12,7 mm) DB3974X002
2
Polia Ø 635 mm
(6 cabos15,9 mm)
DB3844X002

1-3
2

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 82

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
























































Pos. Descrição Código Imagem
3 Rolamento 72006MA022

MÁQUINA CE357
TABELA 1
INSTALAÇÃO TACOMÉTRICA
TIPO APLICAÇÃO N°°°° DESENHO
10 E 15 HP
DB3874G001
VER NOTA 1
20 E 25 HP DB3874G004
VER NOTA 2
CC (DC)
30 E 40 HP DB3874G002
VER NOTA 3
GERADOR TACOMÉTRICO
OUTRAS DB3874G003
10 E 15 HP DD9308G001
20 E 25 HP DD9308G002
CC
(DC)
30 E 40 HP DD9308G003
QUANDO SEM
INSTALAÇÃO
TACOMÉTRICA
TAMPA A
UTILIZAR
OUTRAS DD9266G001
MÁQUINA CE357
TABELA 1 (APLICAÇÃO)
INSTALAÇÃO TACOMÉTRICA
CEMG ACIONAMENTO
INSTALAÇÃO
TACOMÉTRICA
CA2V CAFF
VVFD s/
ÔMEGA
EXCEL
VVFD c/
ÔMEGA
EXCEL
VVVF
MG21 DEMAIS
CECS
GERADOR
TACOMÉTRICO

SENSOR DE
VELOCIDADE

GERADOR DE
PULSOS

MÁQUINA CE357
TABELA 2
MOTORES
TIPO HP APLICAÇÃO CÓDIGO
C-324 20 ZB1210G001
C-326 25 ZB1210G002
C-364 30 ZB1172G001
CORRENTE
CONTÍNUA
C-366 40 ZB1172G002
E-180 (VVVF) 20
20
25 E-200
30
CORRENTE
ALTERNADA
E-225 40
CE-357
TABELA 2A

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 83

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003






















































MÁQUINA CE357
TABELA 3
POLIA DE TRAÇÃO
Ø POLIA Nº CABOS Ø CABO CÓDIGO RANHURA UTILIZADA
12,0 mm DB3613X008 M.A.15 B1.06AX065
DB3613X001 M.A.15 B1.06AX058
DB3613X002 M.A.15 B1.06AX066 12,7 mm
DB3613X003 M.A.15 B1.06AX057
DB3613X004 M.A.15 B1.06AX061
DB3613X005 M.A.15 B1.06AX062
DB3613X006 M.A.15 B1.06AX063
762 (mm) 6
15,9 mm
DB3613X007 M.A.15 B1.06AX064

MÁQUINA CE357
TABELA 2A
MOTOR C.A. p/ CA2V, CAFF e VVFD P/ MQ. CE-357
TIPO POTENCIA
(CV)
TENSÃO
(V)
FREQ.
(Hz)
CJ. GERAL DES.
 PADRÃO (ZB1820)
EST. ENROL.
(ZC4083) CJ. ROTOR
208 ZF0567G001 *ZF1521G001 ZF0519G001
220 ZF0568G001 *ZF1522G001 ZF0520G001
230 ZF0569G001 *ZF1523G001 ZF0521G001
380 ZF0570G001 *ZF1524G001 ZF0522G001
440
60
ZF1635G001 - ZF1633G001
ZB1880G001
346 ZF1580G001 - ZF1578G001
20
380
50
ZF1546G001 *ZF1556G001 ZF1544G001
ZB1880G002
208 ZF0571G001 *ZF1525G001 ZF0523G001
220 ZF0572G001 *ZF1526G001 ZF0524G001
230 ZF0573G001 *ZF1527G001 ZF0525G001
380 ZF0574G001 *ZF1528G001 ZF0526G001
440
60
ZF2027G001 - ZF2035G001
ZB1880G002
220 ZF2034G001 - ZF2032G001
25
380
50
ZF1549G001 *ZF1557G001 ZF1547G001
ZB1880G005
208 ZF0575G001 *ZF1529G001 ZF0527G001
220 ZF0576G001 *ZF1530G001 ZF0528G001
230 ZF0577G001 *ZF1531G001 ZF0529G001
380 ZF0578G001 *ZF1532G001 ZF0530G001
440
60
ZF1944G001 - ZF1942G001
ZB1880G003
220 ZF2012G001 - ZF2010G001
E-200
30
380
50
ZF1552G001 *ZF1558G001 ZF1550G001
ZB1880G006
208 ZF1373G001 *ZF1533G001 ZF1371G001
220 ZF1370G001 *ZF1534G001 ZF1368G001
230 ZF0597G001 *ZF1535G001 ZF0595G001
380 ZF1376G001 *ZF1536G001 ZF1374G001
440 ZF2019G001 - ZF2017G001
ZB1919G001
460
60
ZF2016G001 ZF2015G001 ZF2013G001
E-225 40
380 50 ZF1555G001 *ZF1554G001 ZF1553G001
ZB1919G002
MOTOR C.A. VVVF P/ MQ. CE-357
TIPO POTENCIA
(CV)
TENSÃO
(V)
FREQ.
(Hz)
CJ. GERAL DES.
 PADRÃO (ZB1963)
EST. ENROL.
(ZC4308) CJ. ROTOR
ZF1641G001 ZF1639G001 E-180 20
ZF1653G001 ZF1651G001
ZB1964G001
ZF1638G001 ZF1636G001 25
ZF1604G001 ZF1602G001
ZB2141G001
ZF1867G001 ZF1685G001
E-200
30
ZF1666G001 ZF1664G001
ZB2141G002
ZF1690G001 ZF1688G001 E-225 40
380/190
440/220 60
ZF1669G001 ZF1667G001
ZB2157G001
* ZFs QUE CHAMAM MOTOR MONOFÁSICOS COM PROTEÇÃO INERTE APROVADO POR
"CSA" CONFORME DESENHO – DC7050
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 84

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Seção 1-2.9 CONJUNTO MÁQUINA CE-357 A























LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 85

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Seção 1-2.9 CONJUNTO MÁQUINA CE-357 A


CONJUNTO MÁQUINA CE-357 A
(DB4818G001-DESENHO DE CONJUNTO)

Tabela
MAQUINA
CE-357A
13
17
1-19-22
23
24
16
15
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 86

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

CONJUNTO MÁQUINA CE-357 A
(DB4818G001-DESENHO DE CONJUNTO)



4
8
3

4
6-18-27
7
9
10
11
12

14
21
20
25
28
26 5
2
99
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 87

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
1 Acoplamento Elástico DD9061G002

2
Anel de Retenção
Ø 15,9 70610SA006

3 Arruela de Couro 70500XB233

4 Arruela de Feltro 70500XB234

5 Arruela p/ Mola 70530ZA002

6
Arruela de Pressão
Ø 9,52 70510VA007

7 Bobina do Freio
Ver Tabela 2
(página 103)



LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 88

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
8 Bucha DD8440X001

9
Conjunto Alavanca
do Freio (Garfo) DD8445G001

10
Conjunto Alavanca
do Freio
DD8473G002
(página 91)

11 Conjunto Interruptor DC6372G003

12
Conjunto Interruptor
do Freio
DD8379G003

13 Conjunto Motor
DC8085G001
(página 92)

14 Conjunto. Pistão DD8470G001

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 89

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
15
Conjunto Polia
Desvio
DB3843G003
(página 101)

16
Conjunto Proteção
Polia
Z44901748
(página 102)

17 Conjunto Redutor
DB4816G001
(página 94)

18 Contra Porca 70211JA008

19 Gerador de Pulsos DC7725X001

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 90

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
20 Mola 71063YA061

21 Núcleo DC6437X001

22 Parafuso M6x8 70025XAXYT

23 Pino DD8337X003

24 Pino DD8337X004

25 Porca 70211PA002

26 Porca Ø19,0 70211JA011


LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 91

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
27 Parafuso Especial DC6377X008

28 Tirante 70130UA002

CONJUNTO ALAVANCA DE FREIO
(DD8473G002-DESENHO DE CONJUNTO)

Pos. Descrição Código Imagem
1
Conjunto Sapata de
Freio
Ver Tabela 4
(página 103)

1


3
2
LINHA ABITARE-LAC (310L) / LINHAUFFICIO-LUC (510L) INVENTIO AG




 Página 92

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
2
Mola da Sapata de
Freio 71063WD018

3
Parafuso Especial da
(Alavanca de Freio)
DD8509X002

CONJUNTO MOTOR
(DC8085G001-DESENHO DE CONJUNTO)


1-2-5-6
3
4

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 93

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
1
Arruela de Pressão
Ø 12,7 70510VA009

2 Bucha de Acoplamento DE8842X001

3 Disco de Acoplamento

4 Motor
Ver Tabela 1
(página 103)
5 Pino de Acoplamento DDA315X001

6 Porca 70211JA009

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 94

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 CONJUNTO REDUTOR
(DB4816G001-DESENHO CONJUNTO)


4
16 2-8-10
1-15
5
3
6
11-18
7
13-17
9
14-12
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 95

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
1 Arruela SKF 70520PA004

2 Calço Mancal Sem-Fim DD8492X001

3 Conjunto Intermediário
DB3614G005
(página 97)

4 Conjunto Sem-Fim
DC8084G001
(página 99)

5 Gaxeta Bloco Redutor DD8476X001

6 Gaxeta Intermediário DB3616x003

7 Gaxeta Mancal da Polia DD8469x001




LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 96

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
8
Gaxeta Mancal
do Sem-Fim DD8478X001

9
Gaxeta Tampa
Inspeção de Óleo
DD8493X001

10
Gaxeta Tampa
do Sem-Fim DD8478X002

11 Grampo DD8480X001

12 Lubrificante 53701TLTAA
13 O'ring (Vareta de Óleo) 71070XB003

14 Óleo Atlas Nº8 51903210


LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 97

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Pos. Descrição Código Imagem
15 Porca SKF 70221EA001

16
Rolamento Sem-Fim
Ø65x140x33
72001PA011

17 Vareta de Óleo DDA145X001

18 Vedação Polia DC6421X001

CONJUNTO INTERMEDIÁRIO (POLIA DE TRAÇÃO)
(DB3614G005-DESENHO CONJUNTO)




1
2
3
4
5
6
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 98

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
1 Eixo Intermediário DC6433X001

2 Gaxeta DD8465X001

3 Polia de Tração
Ver Tabela 3
(página 103)

4
Retentor
Ø 114,3xØ139,7x12,7 71070RA072

5
Rolamento
Intermediário
Ø50xØ90x20
72004NA008

6
Rolamento
Intermediário
Ø45xØ100x25
72004NA007


LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 99

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

CONJUNTO SEM-FIM
(DC8084G001-DESENHO CONJUNTO)

4
 1
5
2
3
6
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 100

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
1 Arruela SKF 70520PA003

2
Gaxeta Sem-Fim Lado
Freio DE8887X001

3 Ó'ring 165,1x177x6,35 71070XB053

4 Porca SKF 70221EA002

5
Retentor
79,37x107,95x15,87
71070RA042

6 Rolamento 80x140x33 72004MA030


LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 101

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

 CONJUNTO POLIA DE DESVIO
(DB3843G003-DESENHO CONJUNTO)

Pos. Descrição Código Imagem
1 Graxa p/ Rolamento 55272BATAA
Polia Ø 508 mm
(6 cabos Ø 12,7 mm)
DB3974X002
2
Polia Ø 635 mm
(6 cabos Ø 15,9 mm) DB3844X002

3
Rolamento Lado Polia
Ø100xØ150x32
72006MA022


1-3 2
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 102

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

CONJUNTO (KIT) PROTEÇÃO P/ POLIA
(Z44901748-DESENHO CONJUNTO)

Pos. Descrição Código Imagem
Conjunto Proteção
Polia p/ 800AG




 Página 109

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
1
Anel O'ring N2222
Ø37,69 X 3,53
6685609

2
Chaveta
10x8x50 (453111) 5254647

3
Chaveta
22x14x90 (453111)
6555632

4
Chaveta
10x8x28
(p/ Eixo Sem-Fim)
7914741

5
Chaveta
10x8x70
(p/ Motor KOL86B)
1265067

6 Junta Porca Ajuste 9112596

7
Mancal de Buchas
(L.Freio)
6678017
(página 110)


LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 110

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
8
Mancal
Buchas Completo
(L. Motor)
6678076
(página 111)

9
Mancal Buchas
Completo
(Eixo Tração)
6678106
(página 111)

10
Rolamento de Rolos
Cilíndricos
6683312

11
Tampa Completa da
Tampa de Rolamento
6675581
(página 112)

CONJUNTO MANCAL DE BUCHAS – LADO FREIO
(6678017-CÓDIGO DE ESTOQUE)

Pos. Descrição Código Imagem
1
Bucha Bimetal
Ref.: 33854 6678084


1
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 111

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

CONJUNTO MANCAL DE BUCHAS- LADO EIXO DA POLIA
(6678106-CÓDIGO DE ESTOQUE)

Pos. Descrição Código Imagem
1
Bucha Bimetal
Ref.: 33847
6678114

CONJUNTO MANCAL DE BUCHAS- LADO MOTOR
(6678076-CÓDIGO ESTOQUE)

1
1
2
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 112

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
1
Bucha Bimetal
Ref.: 33854
6678084

2
Junta B1 OF
Ø 65x75x8 6679145

TAMPA COMPLETA DO ROLAMENTO
(6675581-CÓDIGO ESTOQUE)

Pos. Descrição Código Imagem
1
Junta BA
Ø 80x90x5 6678190

1
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 113

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

EIXO DE TRAÇÃO
(7848943-CÓDIGO DE ESTOQUE)
Pos. Descrição Código Imagem
1
Rolamento de Esferas
DIN 625-6211-2RS 2905728

2
Anel Elástico
55x2 DIN 471
5252563

FREIO MAGNÉTICO 10D –ACIONAMENTO DUPLO
(Z0700834-DESENHO CONJUNTO)
(8021163- CÓDIGO ESTOQUE)

Pos. Descrição Código Imagem
1
Alavanca do Freio
Completa
9111948

1
2
3
4
5 6 7
8
9
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 114

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
2
Alavanca Manual do
Freio
51902315

3
Anel Elástico
DIN 471 18X1,2 5252423

4
Arruela de Nylon
Ø 17x0,2x2
801570

5
Bobina Magnética 10D
80 VDC 8011400

6
Disco de Regulagem
do Freio
802980

7 Guia da Mola 537813

8
Mola Helicoidal
Ø 5,5x35x70 5377943

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 115

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
9
Montagem do Micro
(Contato)
8022267

KIT SENSOR DE VELOCIDADE – RODA DENTADA
(Z074522-DESENHO CONJUNTO)
(7945779- CÓDIGO ESTOQUE)

Pos. Descrição Código Imagem
1 Buffer Taco Motor 7980639

1
2 3
4
5
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 116

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
2
Disco 32 Ranhuras
(Antigo DE8505x001)
7980671

3
Eixo Sensor de
Velocidade W-140 7946180

4 Porca Nylock 7980698

5
Tampa Sensor de
Velocidade 7980701

KIT TACOGERADOR BA711V-1000 (VEEDER ROOT)
(Z074520-DESENHO CONJUNTO)
(7945795- CÓDIGO ESTOQUE)


1

2
3
4
5
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 117

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
1 Acoplamento Elástico 7980590

2 Cabo Tacogerador 7980612

3
Eixo Acoplamento
Tacogerador
7946171

4 Tacogerador 7980604

5 Tampa Tacogerador 7980620

MANCAL EXTERNO P/ W-140
(Z0323745-DESENHO CONJUNTO)
(9151001- CÓDIGO ESTOQUE)

1
Mola Compressão
Mancal Elástico 9136380

1
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 118

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003























































MÁQUINA W-140
TABELA 1
MOTORES
POS. DESCRIÇÃO CODIGO
ESTOQUE APLICAÇÃO
MOTOR 7.5cv/4 POLOS CAT. D 60Hz
(RODA DENTADA)
7948468 7.5cv/ 4 POLOS CAT. D 60Hz
(RODA DENTADA)
MOTOR 7.5cv/ 4 POLOS CAT. N 60Hz (ENCODER) 7948476 7.5cv/ 4 POLOS CAT. N 60Hz(ENCODER)
MOTOR 10cv 4 POLOS CAT. D 60Hz
(RODA DENTADA) 7948484 10cv 4 POLOS CAT. D 60Hz
(RODA DENTADA)
MOTOR 10cv 4 POLOS CAT. N 60Hz (ENCODER) 7948492 10cv 4 POLOS CAT. N 60Hz (ENCODER)
MOTOR 8.0cv CAT. N 50Hz (ENCODER) L144191 8.0cv CAT. N 50Hz (ENCODER)
MOTOR 6.7 kw CAT. D 60Hz
(RODA DENTADA) 1477501 6.7 kw CAT. D 60Hz (RODA DENTADA)
13
MOTOR 6.7kw CAT. N 50Hz (ENCODER) 7932219 6.7kw CAT. N 50Hz (ENCODER)
MÁQUINA W-140
TABELA 2
ACESSÓRIOS DE MONTAGEM
POS. DESCRIÇÃO CODIGO
ESTOQUE DESENHO APLICAÇÃO
7948506 (C/ MANCAL E S/ VENTILAÇÃO)
7882599 (S/ MANCAL E S/ VENTILAÇÃO) - ACESS. DE MONT. P/W140
7882602
L074566
(C/ MANCAL E C/ VENTILAÇÃO)
MÁQUINA W-140
TABELA 3
POLIA DE TRAÇÃO
POS. DESCRIÇÃO CODIGO
ESTOQUE DESENHO APLICAÇÃO
POLIA DE TRAÇÃO D450/6/9.5 BZU=6.8 7816880 D450/6/9.5 BZU=6.8
POLIA DE TRAÇÃO D450/6/9.5 BZU=7.1 7947860
Z01-Z072061
D450/6/9.5 BZU=7.1
POLIA DE TRAÇÃO D520/5/9.5 BZU=6.7 7945698 D520/5/9.5 BZU=6.7
POLIA DE TRAÇÃO D520/5/9.5 BZU=7.1 7945701 D520/5/9.5 BZU=7.1
POLIA DE TRAÇÃO 520/4/13 BZU=9.7 7861770 520/4/13 BZU=9.7
POLIA DE TRAÇÃO D520/4/13 BZU=10.2 7945710
Z01-@911336
D520/4/13 BZU=10.2
POLIA DE TRAÇÃO D570/5/9.5 BZU=6.7 7946244 D570/5/9.5 BZU=6.7
POLIA DE TRAÇÃO D570/5/9.5 BZU=7.1 7980396 D570/5/9.5 BZU=7.1
POLIA DE TRAÇÃO D570/4/9.5 BZU=7.1 7945671 D570/4/9.5 BZU=7.1
POLIA DE TRAÇÃO D570/4/11 BZU=8.3 7939337 D570/4/11 BZU=8.3
POLIA DE TRAÇÃO D570/4/11 BZU=7.5 7905203 D570/4/11 BZU=7.5
POLIA DE TRAÇÃO D570/3/13 BZU=9.0 7805446 D570/3/13 BZU=9.0
POLIA DE TRAÇÃO D570/4/13 BZU=9.7 7842120 D570/4/13 BZU=9.7
5
POLIA DE TRAÇÃO D570/4/13 BZU=10.2 7945680
Z0320231
D570/4/13 BZU=10.2
MÁQUINA W-140
TABELA 4
POLIA DE DESVIO
POS. DESCRIÇÃO CODIGO
ESTOQUE DESENHO APLICAÇÃO
CONJUNTO POLIA DE DESVIO D450/6/9.5 7816090 D450/6/9.5
CONJUNTO POLIA DE DESVIO D450/4/12.7 7828705 D450/4/12.7
CONJUNTO POLIA DE DESVIO D450/6/11 7841574 D450/6/11
CONJUNTO POLIA DE DESVIO D520/6/11 7862040 D520/6/11
CONJUNTO POLIA DE DESVIO D520/6/9.5 7862016 D520/6/9.5
4
CONJUNTO. POLIA DE DESVIO D520/4/12.7 7862032
Z01-Z07235
D520/4/12.7
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 119

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Seção 1-2.11 CONJUNTO MÁQUINA W-163







LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 120

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

Seção 1-2.11 CONJUNTO MÁQUINA W-163

CONJUNTO MÁQUINA W-163
(Z44900138-DESENHO DE CONJUNTO)

Tabela
MAQUINA
W-163

2
3
6
4
9
10
12
11
1
1-5-7-8
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 121

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003





Pos. Descrição Código Imagem
1
Acessórios de
Montagem
Z0107695
(página 123)

2
Cabo com Diodo
e Resistor 1145622

3
Conjunto Proteção p/
Poliade Tração
Ver Tabela 9
(página 140)

4
Conjunto Polia
de Desvio
Z0109251
(página 124)

5
Elementos Fixos p/
Redutor
7857110
(página 125)

6
Freio Magnético
10D e 11D
Z44900204
(página 130)


LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 122

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
7
Galão 3 litros óleo
sintético
7948220

8 Kit Tacogerador
Z44900742
(página 132)

Externo
Z0107354
(página 135)
9 Mancais
Interno
Z0109228
(página 136)

10 Motores
Ver Tabela 2
(página 137)


11 Polia de Tração
Ver Tabela 4
(página 138)


LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 123

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003



Pos. Descrição Código Imagem
12 Ventiladores Motor
Ver Tabela 8
(página 140)

ACESSÓRIOS DE MONTAGEM
L074566
VER TABELA 3 (página 138)

Pos. Descrição Código Imagem
1 Bucha de Borracha 5389607


1
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 124

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003



CONJUNTO POLIA DE DESVIO
(Z0109251-DESENHO DE CONJUNTO)

VER TABELA 5 (página 139)

Pos. Descrição Código Imagem
1
Anel Elástico 110x4
(4-55321)
5258405

2 Polia
Ver Tabela 5
(página 139)

3
Rolamento 60x110x22
(4-56121)
2923904

2
1-3
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 125

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 ELEMENTOS FIXOS DO REDUTOR
(Z0107401-DESENHO DE CONJUNTO).
(7857110- CÓDIGO ESTOQUE)

7 2
4 12
13
6
14
1
10
9
5
8
11
3
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 126

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
1 Anel de Aperto 1118676

2
Anel de Vedação
V-45S (4-55526) 2705249

3
Anel de Vedação O'ring
80x4 mm
3602869
4
Anel de Vedação O'ring
113,89x3,53 mm 2964864

5 Bucha 96/91x90 1119567

6 Bujão 1/2" (067643)2 1512102

7
Chaveta
10x8x50 (ST-42) 70600FAGLA


LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 127

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
8
Chaveta
25x14x90 (4-53111)
5255473

9
Chaveta
25x14x110 (4-53111) 2901900

10 Conjunto Porca Eixo 1151444

11 Espiga 1121413

12 Mancal com Bucha
1118544
(página 128)

13 Mancal com Bucha
1118560
(página 129)

14
Rolamento Rolo Axial
81211 (M108841) 1118692

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 128

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 MANCAL COM BUCHA
(Z0108826-DESENHO DE CONJUNTO)
(1118544- CÓDIGO ESTOQUE)

Pos. Descrição Código Imagem
1 Bucha 1114875

2 Mancal de Bucha 1118536

1
2

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 129

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003

 MANCAL COM BUCHA
(Z0108826-DESENHO DE CONJUNTO)
(1118560- CÓDIGO ESTOQUE)

Pos. Descrição Código Imagem
1 Bucha 1114875

2 Mancal de Bucha 1118552

2
1
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 130

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 FREIO MAGNÉTICO 10D (Z44900204-DES. CONJ. 1159100- CÓD. ESTOQUE)
FREIO MAGNÉTICO 11D (Z44900204-DES. CONJ. 1159119- CÓD. ESTOQUE)
VER TABELA 1 (página 137)

Pos. Descrição Código Imagem
1
Alavanca de Freio
Usinada 51902315

2
Alavanca Manual do
Freio
1159194

3
Anel de Retenção
Tipo E Ø 20 mm 70630PA020

1
3
4
25
6
7-8-9
10
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 131

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


Pos. Descrição Código Imagem
4
Arruela de Nylon
10/16/0,5 mm
1263129

Bobina Magnética 10D
80 VDC 1738291
5
Bobina Magnética 11D
80 VDC
4344367

6
Conjunto Sapata Freio
10D e 11D
1145550

7 Prato da Mola 537813

8
Mola Helicoidal
Ø 5x30x70
5377935
9
Mola Helicoidal
Ø 5,5x35x70 5377943

10
Montagem do Micro
B250
1158945

LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 132

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003


KIT TACOGERADOR
VER TABELA 6 (página 139)
CONJUNTO ENCODER 2000
(Z44900742-DESENHO DE CONJUNTO)
(51902556- CÓDIGO ESTOQUE)

Pos. Descrição Código Imagem
1
Acoplamento Elástico
CP15 (M253188) 1
2997932

2 Anel Vedação O'ring
Ø104,5x3 mm
4505611

3 Cabo Tacogerador L998660

4
Retentor 40x62x7
(4-55511)
2914573


1
2
3
5
6
4
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 133

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 Pos. Descrição Código Imagem
5
Tacogerador IG2000
(M213532)
L207673

6 Tampa 51902764

KIT ENCODER HS35B
(M44900780-DESENHO DE CONJUNTO)
(51901629/30- CÓDIGO ESTOQUE)

HS35B-0050-9-8-5-S-S HS35B-0050-9-8-3-B-S
51901629 51901630
+ +
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 134

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 TACOGERADOR IMPULSOS IG500
(Z0107882-DESENHO DE CONJUNTO)
(1140566- CÓDIGO ESTOQUE)

Pos. Descrição Código Imagem
1
Anel de Vedação O'ring
Ø104,5x3 mm 4505611

2
Anel de Vedação
V-30S(4-55526)
2960940

3 Cabo 4x2x0,28 mm² 1820338

4
IG Travel Pulse
Transmitter
1820010

1
2
3-4
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 135

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 MANCAIS
MANCAL EXTERNO COMPLETO W-163
(Z0107354-DESENHO DE CONJUNTO)
(1151959- CÓDIGO ESTOQUE)
VER TABELA 7 (página 139)

Pos. Descrição Código Imagem
1 Anel de Distância 1127950

2
Anel de Retenção
Ø 70 mm (5252601)
5252601

3 Anel de Vedação 1149237

4 Rolamento 70x125x31 2913240

1
2
3
4
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 136

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
 MANCAL INTERNO W-163
(Z0109228-DESENHO DE CONJUNTO)
(1151959- CÓDIGO ESTOQUE)
VER TABELA 7 (página 139)

Pos. Descrição Código Imagem
1 Bucha H-320 (SKF) 2905000

2
Rolamento
100X180X46
2904993

1
2
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 137

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003
























































MÁQUINA W-163
TABELA 1
FREIO MAGNÉTICO
POS. DESCRIÇÃO CODIGO
ESTOQUE DESENHO APLICAÇÃO
FREIO MAGNETICO.10D 1159100 (FV/DYN.S-50Hz-até 15.4kw/ 60Hz-até 18.5kw)
OU (FA-50Hz-até 8.6KW/60Hz-até 10.4KW
6
FREIO MAGNETICO.11D 1159119
Z44900204 (VF/DYN.S-50Hz->15.4kw a 18.3kw/60Hz->18.5
a 22.5kw) OU (FA-50Hz->8.6KW A11KW/60Hz -
>10.4 A 13.2KW
MÁQUINA W-163
TABELA 2
MOTORES
POS. DESCRIÇÃO CODIGO
ESTOQUE APLICAÇÃO
MOTOR CAT. N 132M4 7.5kw 50Hz 7936290 CAT.N 132M4 7.5kw 50Hz 190/340V
(ENCODER) VF
MOTOR CAT. N 160L4 13.5 kw 50Hz 7936303 CAT. N 160L4 13.5kw 50Hz 190/340V
(ENCODER) VF
MOTOR FM160-C4AR288 9KW 50Hz L144193 FM160 9kw 50Hz 400v (VEL.6.3kw 50Hz 400v (VEL.=255 7832443 DR=450/6/13 TDA >=255 7832451
CONJUNTO POLIA DESVIO DR=450/6/9.5
TDA =255
7842015 DR=450/6/9.5 TDA
>=255
7842066
CONJUNTO POLIA DESVIO DR=450/6/11
TDA = 255 7842040 DR=450/6/11 TDA >=
255 7842058
CONJUNTO POLIA DESVIO DR=520/6/9.5
TDA =255
7949278 DR=520/6/9.5 TDA
>=255
1143387
CONJUNTO POLIA DESVIO DR=520/6/13
TDA =255 1152955 DR=520/6/13 TDA >=255 1143409
CONJ.POLIA DESVIO DR=450/6/8 TDA
=255
7929137
Z
01
09
25
1
DR=450/6/8 TDA >=255 7910274
MÁQUINA W-163
TABELA 6
KIT TACOGERADOR
POS. DESCRIÇÃO CODIGO
ESTOQUE
DESENHO APLICAÇÃO
KIT TACOGERADOR IG 2000 51902556 Z44900742 VF C/ ENCODER 8
KIT TACOGERADOR IMPULSOS IG500 1140566 Z0107882 DYNATRONS
MÁQUINA W-163
TABELA 7
MANCAL
POS. DESCRIÇÃO CODIGO
ESTOQUE
DESENHO APLICAÇÃO
MANCAL EXTERNO P/ W163 1127993 (COLMQ.=CIMA QUANDO
ESPECIFICADO)
MANCAL EXTERNO C/ CHAVETA 51900155
Z107354
COLMQ.=BAIXO/LD OU CIMA/LD
VENEZUELA
9
MANCAL INTERNO 1151959 Z109228 (COLMQ.=BAIXO)
LINHA ABITARE-LAC (310L) / LINHA UFFICIO-LUC (510L) INVENTIO AG




 Página 140

Manutenção
CATÁLOGO DE PEÇAS DE REPOSIÇÃO K 608137 P / 01
17/9/2003














MÁQUINA W-163
TABELA 8
VENTILADORES
POS. DESCRIÇÃO CODIGO
ESTOQUE APLICAÇÃO
VENTILADOR DV 160 1272748 50/60HzFA/DYN.S CARC.160
VENTILADOR RV 160 1278703 50/60Hz FA/DYN.S CARC.132
VENTILADOR DV 200 1274317 50Hz FA/DYN.S CARC.200 12
VENTILADOR DV 200 7256930 60Hz FA/DYN.S CARC.200
MÁQUINA W-163
TABELA 9
KIT PROTEÇÃO P/ POLIA DE TRAÇÃO
POS. DESCRIÇÃO CODIGO
ESTOQUE DESENHO APLICAÇÃO
CONJUNTO. PROTEÇÃO P/ POLIA TRAÇÃO 51902220 Z44900479 COLMQ.CIMA (C/DESVIO-C/MAN.EXT. DIR.)
CONJUNTO. PROTEÇÃO P/ POLIA TRAÇÃO 51902221 Z44900480 COLMQ.CIMA (C/DESVIO-C/MAN.EXT. ESQ.)
CONJUNTO PROTEÇÃO P/ POLIA TRAÇÃO 51902183 Z44900473 COLMQ.CIMA (C/ DESVIO-S/MAN.EXT.DIR.)
CONJUNTO PROTEÇÃO P/ POLIA TRAÇÃO 51902215 Z44900474 COLMQ.CIMA (C/ DESVIO-S/MAN.EXT.
ESQ.)
CONJUNTO PROTEÇÃO P/ POLIA TRAÇÃO 51902218 Z44900477 COLMQ.CIMA (S/ DESVIO-C/MAN.EXT.
DIR./ESC.)
SUPORTE DO PROTETOR 51902525 Z44900716 COLMQ.CIMA
CONJUNTO PROTEÇÃO P/ POLIA TRAÇÃO 51902217 Z44900476 COLMQ.CIMA (S/DESVIO-S/MAN.EXT.
DIR./ESC.)
SUPORTE DO PROTETOR 51902526 Z44900716 COLMQ.CIMA (C/DESVIO)
PRF. M8X16 70175ABY4T - (2 PÇ. C/DESVIO,- 1 PÇ.S/DESVIO)
PORCA M8 70295AA005 - -2 PÇ.C/DESVIO E C/MAN.EXT.;
-2 PÇ.S/DESVIO E C/MAN.EXT.;
3
ARR. LISA M8 70505WA004 -
-6 PÇ.C/DESVIO E C/MAN.EXT.;
-4 PÇ. C/DESVIO E S/MAN.EXT.;
-4 PÇ.S/DESVIO E C/MAN.EXT.;
-2 PÇ. S/DESVIO E S/MAN.EXT
