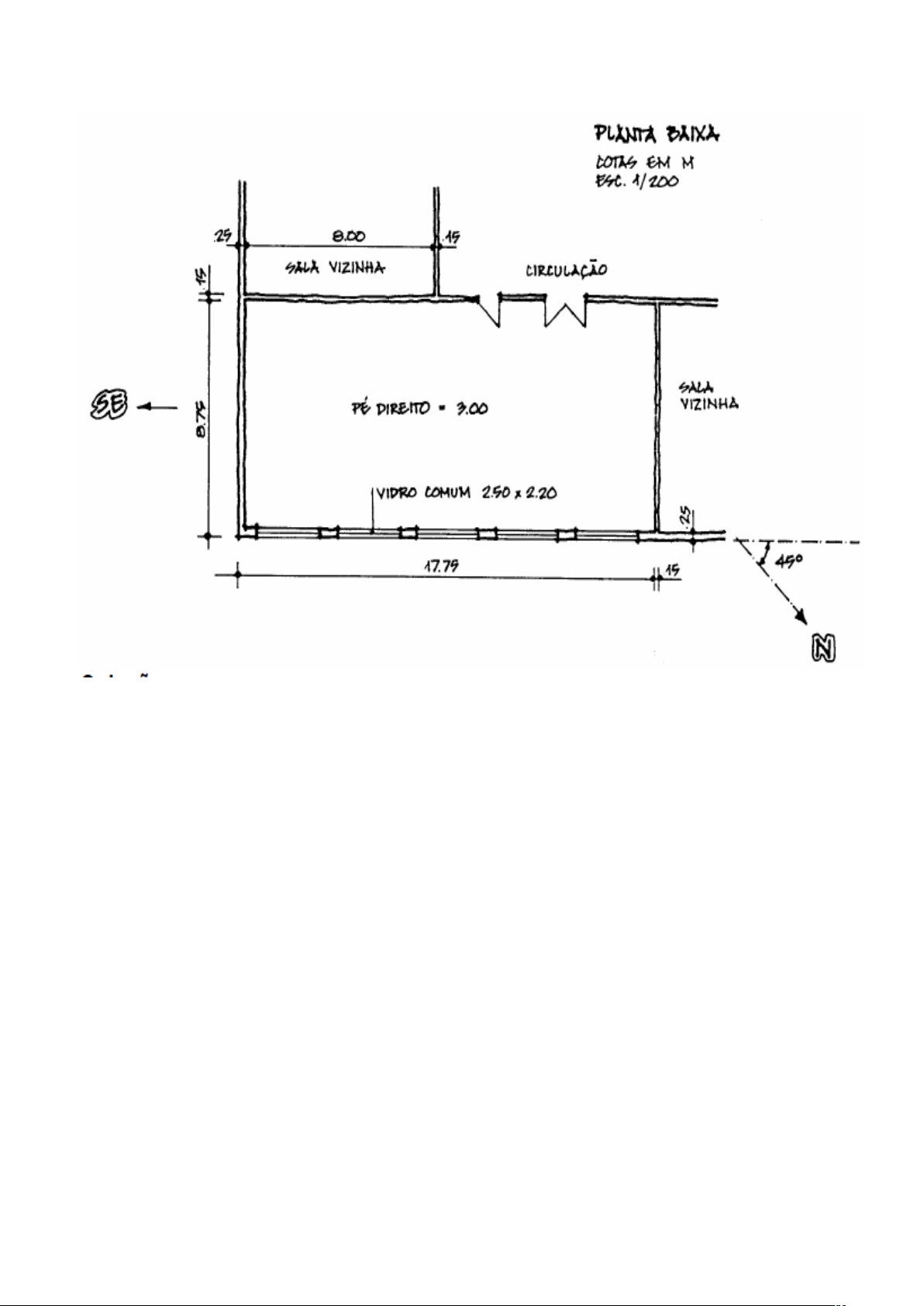

Um escritório ocupa uma sala no 7º pavimento de um edifício comercial de 22 pavimentos. O prédio está localizado em uma cidade no Hemisférico Sul, na latitude 5º,altitude de 70 m, cujas condições externas para projeto são 38ºC TBS e 28ºC TBU, sendo a amplitude diária (daily range) de 12ºC. Todas as salas do pavimento em questão são condicionadas, não o sendo as demais dependências. O pavimento superior é condicionado, o inferior não é. A iluminação é fluorescente, com luminárias pendentes e reatores incorporados às luminárias. A taxa de iluminação é de 30W/m2. A proteção contra insolação das janelas de alumínio, é feita por cortinas claras.
Determinar a carga térmica, para as condições internas de 24ºC TBS e 55%.
Hipóteses
Vamos assumir as seguintes condições:
• Supor que o recinto seja ocupado das 8 AM a 8 PM (12 h/dia).
• Supondo que a taxa de ocupação e de iluminação sejam constantes, a carga
térmica máxima ocorrerá quando a ganho de calor devido à insolação e a
transmissão, for máximo, já que estas são as parcelas variáveis com o tempo.
