Mapa Mental - Mecânica Sólidos

Prévia do material em texto

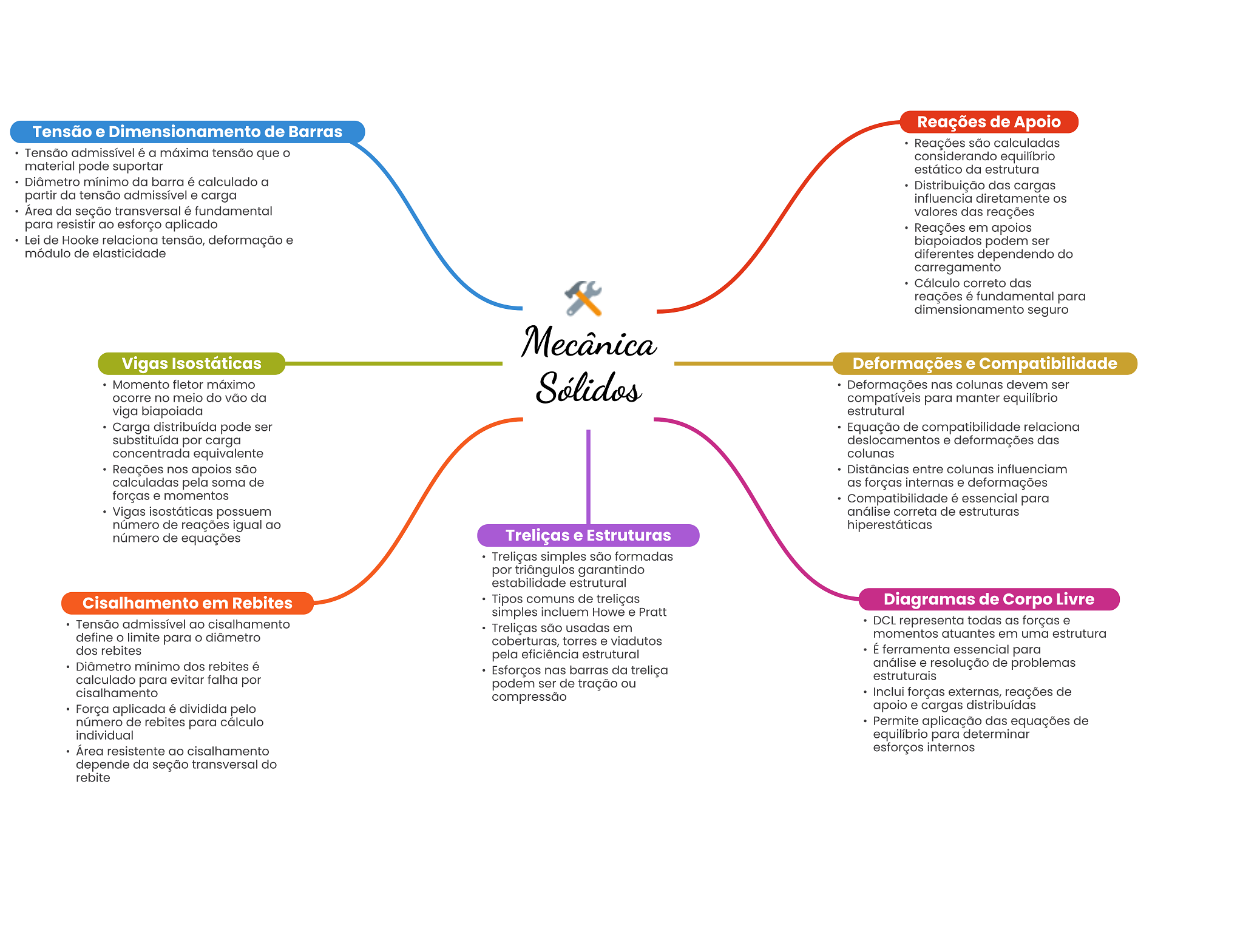

Tensão e Dimensionamento de Barras Reações de Apoio Reações são calculadas Tensão admissível é a máxima tensão que considerando equilíbrio material pode suportar estático da estrutura Diâmetro mínimo da barra é calculado a Distribuição das cargas partir da tensão admissível e carga influencia diretamente Área da seção transversal é fundamental valores das reações para resistir ao esforço aplicado Reações em apoios Lei de Hooke relaciona tensão, deformação e biapoiados podem ser módulo de elasticidade diferentes dependendo do carregamento Cálculo correto das reações é fundamental para dimensionamento seguro Mecânica Vigas Isostáticas Deformações e Compatibilidade Momento fletor máximo Sólidos Deformações nas colunas devem ser ocorre no meio do vão da compatíveis para manter equilíbrio viga biapoiada estrutural Carga distribuída pode ser Equação de compatibilidade relaciona substituída por carga deslocamentos e deformações das concentrada equivalente colunas Reações nos apoios são Distâncias entre colunas influenciam calculadas pela soma de as forças internas e deformações forças e momentos Compatibilidade é essencial para Vigas isostáticas possuem análise correta de estruturas número de reações igual ao hiperestáticas número de equações Treliças e Estruturas Treliças simples são formadas por triângulos garantindo estabilidade estrutural Cisalhamento em Rebites Tipos comuns de treliças Diagramas de Corpo Livre simples incluem Howe e Pratt Tensão admissível ao cisalhamento DCL representa todas as forças e Treliças são usadas em define limite para diâmetro momentos atuantes em uma estrutura coberturas, torres e viadutos dos rebites pela eficiência estrutural É ferramenta essencial para Diâmetro mínimo dos rebites é análise e resolução de problemas Esforços nas barras da treliça calculado para evitar falha por estruturais podem ser de tração ou cisalhamento compressão Inclui forças externas, reações de Força aplicada é dividida pelo apoio e cargas distribuídas número de rebites para cálculo Permite aplicação das equações de individual equilíbrio para determinar Área resistente ao cisalhamento esforços internos depende da seção transversal do rebite
