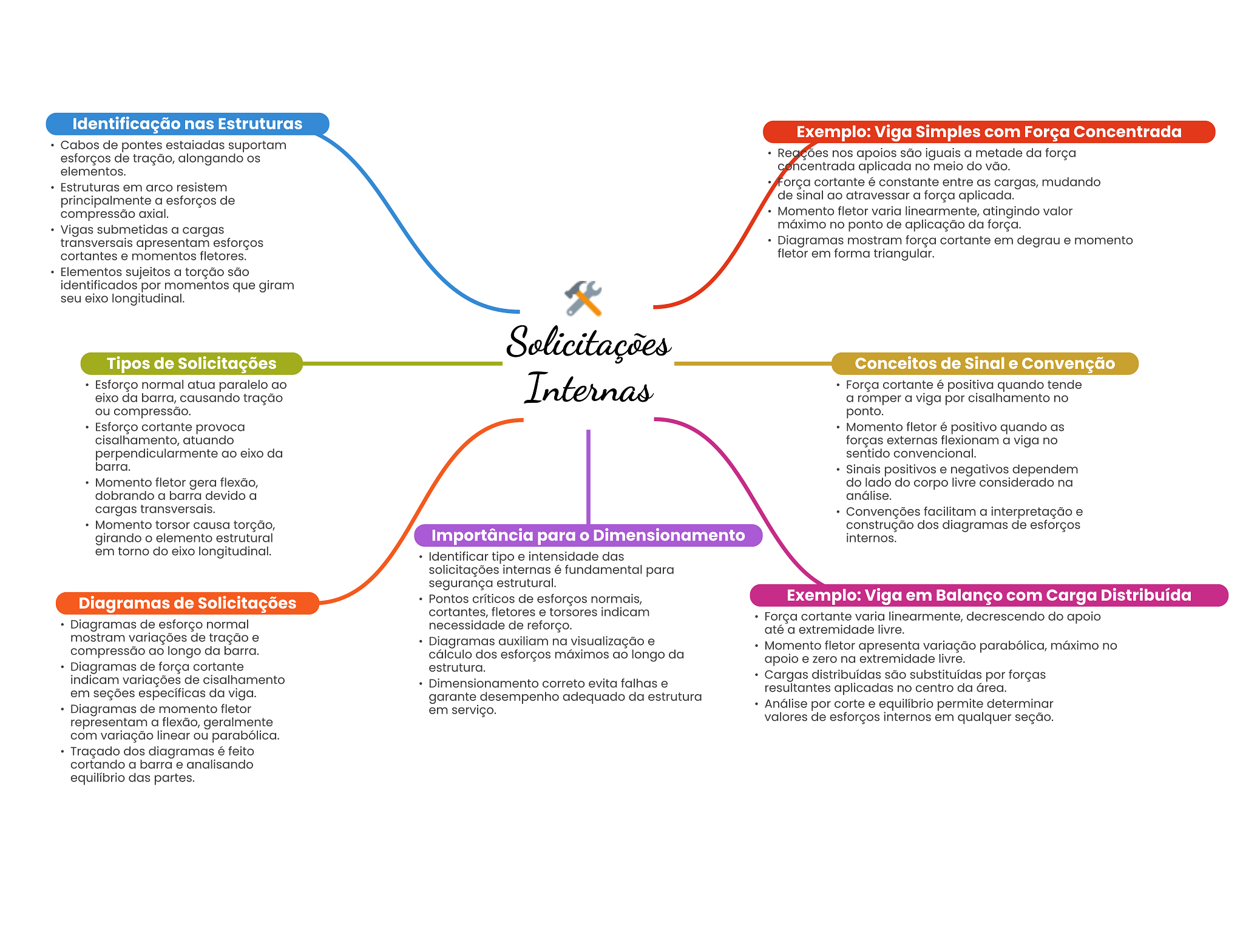

Mapa Mental - Solicitações Internas

Prévia do material em texto

Identificação nas Estruturas Exemplo: Viga Simples com Força Concentrada Cabos de pontes estaiadas suportam esforços de tração, alongando Reações nos apoios são iguais a metade da força elementos. concentrada aplicada no meio do vão. Estruturas em arco resistem Força cortante é constante entre as cargas, mudando principalmente a esforços de de sinal ao atravessar a força aplicada. compressão axial. Momento fletor varia linearmente, atingindo valor Vigas submetidas a cargas máximo no ponto de aplicação da força. transversais apresentam esforços Diagramas mostram força cortante em degrau e momento cortantes e momentos fletores. fletor em forma triangular. Elementos sujeitos a torção são identificados por momentos que giram seu eixo longitudinal. Solicitações Tipos de Solicitações Conceitos de Sinal e Convenção Esforço normal atua paralelo ao Internas Força cortante é positiva quando tende eixo da barra, causando tração a romper a viga por cisalhamento no ou compressão. ponto. Esforço cortante provoca Momento fletor é positivo quando as cisalhamento, atuando forças externas flexionam a viga no ao eixo da sentido convencional. barra. Sinais positivos e negativos dependem Momento fletor gera flexão, do lado do corpo livre considerado na dobrando a barra devido a análise. cargas transversais. Convenções facilitam a interpretação e Momento torsor causa torção, construção dos diagramas de esforços girando elemento estrutural Importância para Dimensionamento internos. em torno do eixo longitudinal. Identificar tipo e intensidade das solicitações internas é fundamental para segurança estrutural. Diagramas de Solicitações Pontos críticos de esforços normais, Exemplo: Viga em Balanço com Carga Distribuída cortantes, fletores e torsores indicam Força cortante varia linearmente, decrescendo do apoio Diagramas de esforço normal necessidade de reforço. até a extremidade livre. mostram variações de tração e Diagramas auxiliam na visualização e compressão ao longo da barra. Momento fletor apresenta variação parabólica, máximo no cálculo dos esforços máximos ao longo da apoio e zero na extremidade livre. Diagramas de força cortante estrutura. indicam variações de cisalhamento Cargas distribuídas são substituídas por forças Dimensionamento correto evita falhas e em seções específicas da viga. resultantes aplicadas no centro da área. garante desempenho adequado da estrutura Diagramas de momento fletor em serviço. Análise por corte e equilíbrio permite determinar representam a flexão, geralmente valores de esforços internos em qualquer seção. com variação linear ou parabólica. Traçado dos diagramas é feito cortando a barra e analisando equilíbrio das partes.
