Mapa Mental - Injeção Eletrônica

Prévia do material em texto

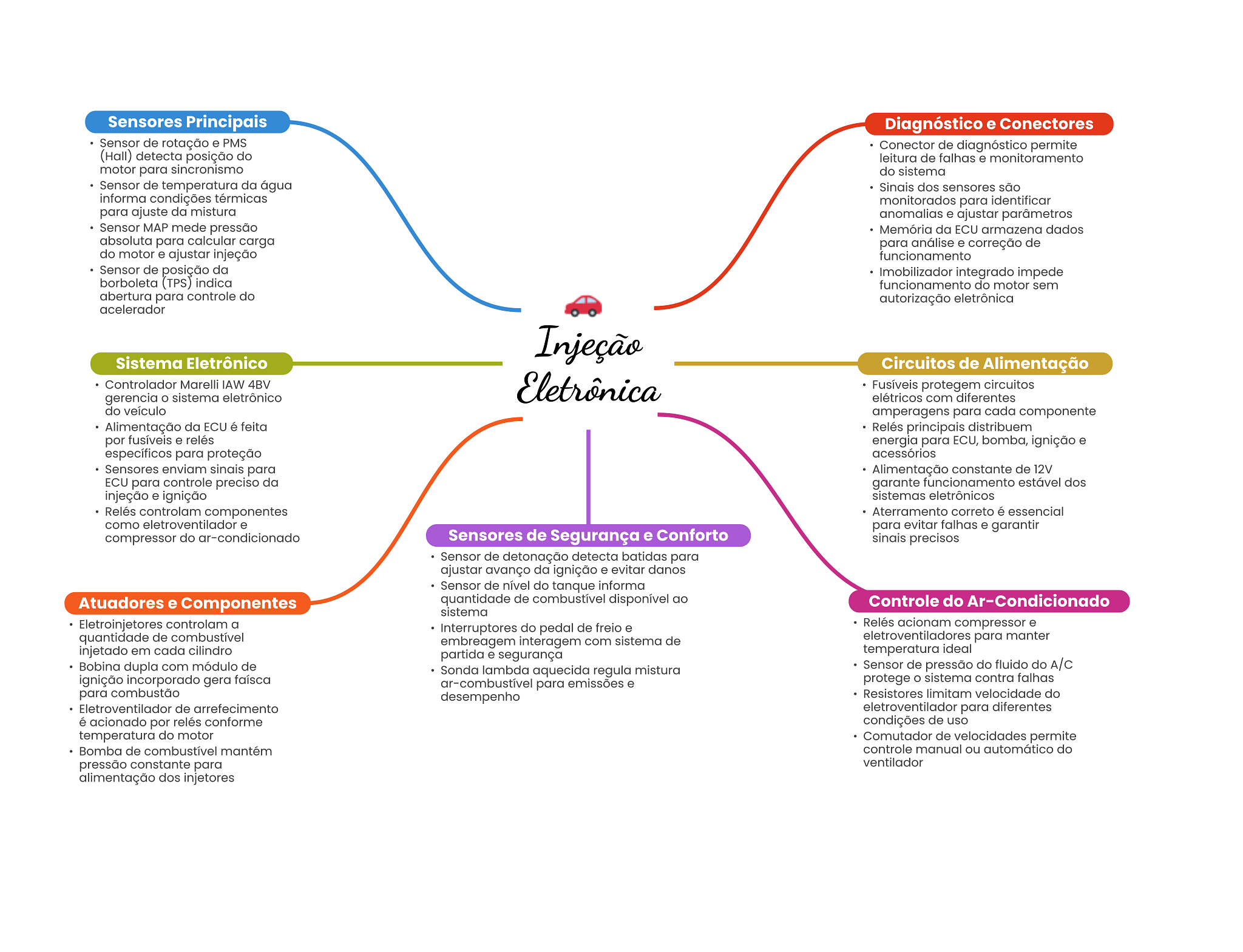

Sensores Principais Diagnóstico e Conectores Sensor de rotação e PMS Conector de diagnóstico permite (Hall) detecta posição do leitura de falhas e monitoramento motor para sincronismo do sistema Sensor de temperatura da água Sinais dos sensores são informa condições térmicas monitorados para identificar para ajuste da mistura anomalias e ajustar parâmetros Sensor MAP mede pressão Memória da ECU armazena dados absoluta para calcular carga para análise e correção de do motor e ajustar injeção funcionamento Sensor de posição da Imobilizador integrado impede borboleta (TPS) indica funcionamento do motor sem abertura para controle do autorização eletrônica acelerador Injeção Sistema Eletrônico Circuitos de Alimentação Controlador Marelli IAW 4BV Eletrônica Fusíveis protegem circuitos gerencia sistema eletrônico elétricos com diferentes do veículo amperagens para cada componente Alimentação da ECU é feita Relés principais distribuem por fusíveis e relés energia para ECU, bomba, ignição e específicos para proteção acessórios Sensores enviam sinais para Alimentação constante de 12V ECU para controle preciso da garante funcionamento estável dos injeção e ignição sistemas eletrônicos Relés controlam componentes Aterramento correto é essencial como eletroventilador e para evitar falhas e garantir compressor do ar-condicionado Sensores de Segurança e Conforto sinais precisos Sensor de detonação detecta batidas para ajustar avanço da ignição e evitar danos Sensor de nível do tanque informa Atuadores e Componentes quantidade de combustível disponível ao Controle do Ar-Condicionado sistema Eletroinjetores controlam a Interruptores do pedal de freio e Relés acionam compressor e quantidade de combustível embreagem interagem com sistema de eletroventiladores para manter injetado em cada cilindro partida e segurança temperatura ideal Bobina dupla com módulo de Sonda lambda aquecida regula mistura Sensor de pressão do fluido do A/C ignição incorporado gera faísca ar-combustível para emissões e protege sistema contra falhas para combustão desempenho Resistores limitam velocidade do Eletroventilador de arrefecimento eletroventilador para diferentes é acionado por relés conforme condições de uso temperatura do motor Comutador de velocidades permite Bomba de combustível mantém controle manual ou automático do pressão constante para ventilador alimentação dos injetores
