“O mapa de Karnaugh é um método para simplificar as expressões das saídas de circuitos
combinacionais. Ele nada mais é do que uma espécie de diagrama (ou mapa, como diz o nome)
que é montado para cada saída a partir de uma tabela-verdade. Este mapa serve para gerar os
minitermos mais simples de uma saída. Portanto, idealmente, a expressão de saída gerada será
simplificada ao máximo e não terá redundâncias”.

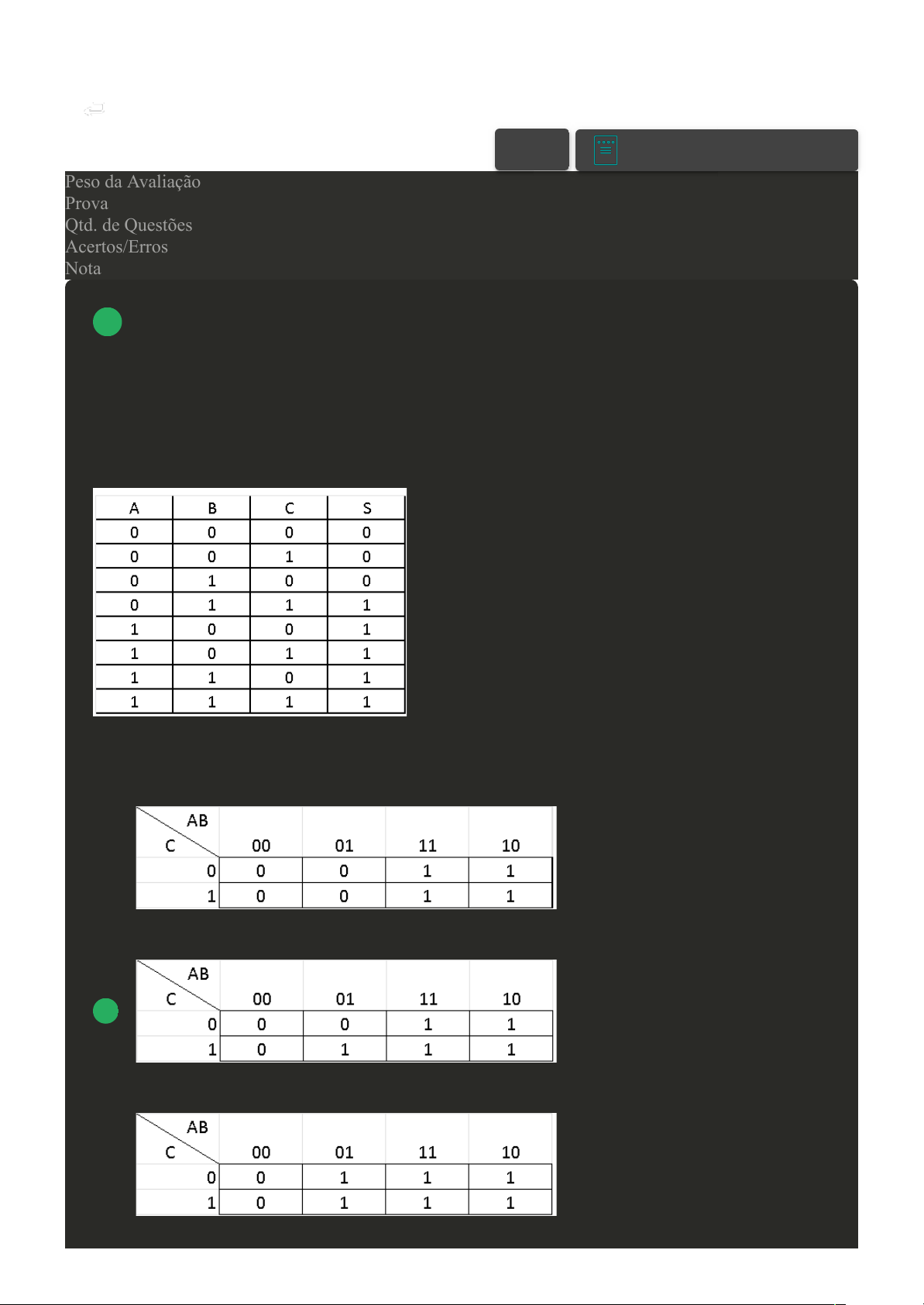

Considere a tabela-verdade apresentada na figura. Podemos verificar que temos três variáveis de
entrada (A, B e C) e uma de saída (S):
Sobre o mapa de Karnaugh da tabela-verdade apresentada, assinale a alternativa CORRETA:
Fonte: Mapa de Karnaugh - Aula 6.1 - ED - Mundo Projetado. Disponível em:
https://mundoprojetado.com.br/mapa-de-karnaugh-aula-6-1-ed/. Acesso em: 27 jun. 2023.
A
B
C
 VOLTAR
A+ Alterar modo de visualização
1
D
Muito utilizados na eletrônica digital, os circuitos combinacionais resolvem inúmeras situações e
necessidades do ser humano. Existem vários tipos de circuitos combinacionais, como
codificadores, decodificadores, somadores, multiplexadores e demultiplexadores. Cada um desses
circuitos possui funções, características e objetivos específicos.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - V - F.
B V - V - F - F.
C F - F - V - V.
D V - F - F - V.
2
Anexo q 1025237-EEA121-SOMADOR COMPLETO(Vou F)Clique para baixar o anexo da
questão
Os mapas de Karnaugh apresentam as mesmas informações de uma tabela verdade, mas
dispostas de uma maneira diferente. O objetivo dos mapas de Karnaugh é viabilizar a
simplificação de expressões Booleanas de uma forma simples e rápida. Uma das etapas do
procedimento para utilização dos mapas de Karnaugh é a criação dos agrupamentos, que deve
seguir algumas regras. Com relação às regras para criação dos agrupamentos, classifique V para as
sentenças verdadeiras e F para as falsas:
( ) Todas as células contendo o valor 1 precisam ser agrupadas, mesmo que o agrupamento seja
de somente uma célula.
( ) Cada agrupamento deve ter a maior quantidade de células possível, para que o número de
agrupamentos seja o menor.
( ) O número de células que estão no agrupamento pode ser um número par qualquer, como 2, 4,
6, 8 ou 10 por exemplo.
( ) Uma mesma célula pode pertencer a mais de um agrupamento, porque os agrupamentos
podem ter células compartilhadas.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - V - F - F.
B V - V - F - V.
C F - V - V - V.
D V - F - V - F.
Na eletrônica digital existem vários tipos de códigos binários diferentes. Estes códigos
possuem vantagens e desvantagens entre si, dependendo da situação em que são utilizados. Como
existem vários códigos, muitas vezes é necessário converter a representação de um determinado
código para outro, e para isso podem ser projetados circuitos digitais chamados de codificadores
ou decodificadores. Considerando o código BCD 8421, assinale a alternativa CORRETA:
A O valor 1001 e o valor 0110 no código BCD 8421 equivalem respectivamente ao valor 9
(nove) e ao valor 3 (três) no código Decimal.
B O valor 1001 e o valor 0110 no código BCD 8421 equivalem respectivamente ao valor 9
(nove) e ao valor 6 (seis) no código Decimal.
C O valor 1001 e o valor 0110 no código BCD 8421 equivalem respectivamente ao valor 8
(oito) e ao valor 3 (três) no código Decimal.
D O valor 1001 e o valor 0110 no código BCD 8421 equivalem respectivamente ao valor 8
(oito) e ao valor 6 (seis) no código Decimal.
3
4
5
[Laboratório Virtual – Circuito com Lógica Booleana] O circuito integrado (CI) SN74HC32N é
composto por quatro portas lógicas OR de duas entradas cada. Este CI é projetado para operar em
sistemas digitais de alta velocidade. Como apresenta o roteiro do laboratório, há a opção de alterar
o circuito. Ao selecionar o circuito que possui quatro portas OR (OU), que seria o circuito
integrado SN74HC32N, é possível verificar o esquema elétrico interno e as ligações de chave e
LED. Considere “A” e B” como variáveis de entrada e “S” como variável de saída.
Sobre a expressão booleana do circuito utilizado com o CI SN74HC32N, assinale a alternativa
CORRETA:
A S = A+B.
B S = A-B
C S = A.B
D S = A⊕B
Os circuitos lógicos digitais podem ser classificados em circuitos combinacionais e em
circuitos sequenciais. Para o seu projeto são muito utilizados os mapas de Karnaugh, cujo objetivo
é fazer a simplificação de expressões booleanas de forma simples e rápida. Os valores da tabela
verdade do circuito são inseridos no mapa de Karnaugh, específico para cada quantidade de
variáveis de entrada do circuito. Num projeto de circuito lógico digital, pode existir uma situação
chamada de condições irrelevantes. Sobre o conceito de condições irrelevantes, assinale a
alternativa CORRETA:
A
Condições irrelevantes são aquelas condições de valores de entrada para as quais os valores de
saída são especificados no nível 0 (valor baixo), podendo então a saída ser considerada 1 para
qualquer condição das entradas.
B
Condições irrelevantes são aquelas condições de valores de entrada para as quais os valores de
saída são especificados no nível 1 (valor alto), podendo então a saída ser considerada 1 para
qualquer condição das entradas.
C
Condições irrelevantes são aquelas condições de valores de entrada para as quais os valores de
saída são especificados no nível 0 (valor baixo), podendo então a saída ser considerada 0 para
qualquer condição das entradas.
D
Condições irrelevantes são aquelas condições de valores de entrada para as quais os valores de
saída não são especificados (valor X), podendo então a saída ser considerada 0 ou 1 conforme
a conveniência do projeto.
A tabela verdade representa o funcionamento de um circuito digital, mostrando como a saída
se comporta com relação aos valores aplicados nas entradas. É muito importante que a expressão
booleana obtida a partir de uma tabela verdade seja a mais simplificada possível, e para isso
podem ser utilizados os conceitos, postulados e teoremas da álgebra Booleana. Outra forma
simples, rápida, e confiável para conseguirmos simplificar expressões booleanas é utilizar o
procedimento dos mapas de Karnaugh. Acerca da sequência necessária para obter uma expressão
6
7
booleana simplificada utilizando o mapa de Karnaugh, ordene os itens a seguir:
I- Obter os termos, escritos como operação E, relativos a cada agrupamento, então efetuar uma
operação OU entre todos os termos.
II- Transferir para as células correspondentes no mapa de Karnaugh os valores de saída 1 (um) e X
(irrelevantes) da tabela verdade.
III- Verificar a quantidade de variáveis de entrada na tabela verdade e então escolher o mapa de
Karnaugh correspondente.
IV- Efetuar no mapa de Karnaugh os agrupamentos dos valores 1 (um) e X (irrelevantes)
considerando as regras para tal.
Assinale a alternativa que apresenta a sequência CORRETA:
A IV - I - III - II.
B II - I - III - IV.
C I - IV - II - III.
D III - II - IV - I.
[Laboratório Virtual – Circuito com Lógica Booleana] O circuito integrado (CI) SN74HC32N é
composto por quatro portas lógicas OR de duas entradas cada. Este CI é projetado para operar com
uma alimentação de 2 a 6 volts e é projetado para operar em sistemas digitais de alta velocidade.
Como apresenta o roteiro do laboratório, há a opção de alterar o circuito. Ao selecionar o circuito
que possui quatro portas OR (OU), que seria o circuito integrado SN74HC32N, é possível verificar
o esquema elétrico interno e as ligações de chave e LED.
Sobre a tabela verdade do circuito utilizado com o circuito integrado (CI) SN74HC32N, assinale a
alternativa CORRETA:
A
B
C
8
D
Com os circuitos digitais são desenvolvidos e construídos uma infinidade de sistemas que
nos ajudam a resolver situações do dia a dia, além de proporcionar lazer também.Nesse universo
de circuitos digitais existem duas classificações básicas, que são os circuitos combinacionais e os
circuitos sequenciais, sendo que cada um deles possui suas características próprias. Com relação
ao conceito de circuitos lógicos combinacionais, assinale a alternativa CORRETA:
A Circuitos lógicos combinacionais são aqueles nos quais a(s) saída(s) não depende(m) somente
das combinações das variáveis de entrada, mas também da saída.
B Circuitos lógicos combinacionais são aqueles nos quais a(s) saída(s) depende(m) tão somente
das combinações das variáveis de saída.
C Circuitos lógicos combinacionais são aqueles nos quais a(s) saída(s) não depende(m) das
combinações das variáveis de entrada, mas somente da saída.
D Circuitos lógicos combinacionais são aqueles nos quais a(s) saída(s) depende(m) tão somente
das combinações das variáveis de entrada.
Mapa de Karnaugh é um método muito eficiente para simplificação de expressões booleanas. Ele
utiliza a tabela verdade do sistema lógico, porém disposta em forma de mapas específicos, que
variam conforme a quantidade de variáveis de entrada do sistema. Podem existir sistemas que
tenham algumas situações de entradas que geram saídas irrelevantes, gerando as chamadas
condições irrelevantes. Considerando o mapa de Karnaugh com os agrupamentos apresentados,
analise no anexo da questão as sentenças:
9
10
Assinale a alternativa CORRETA:
A As sentenças I e II estão corretas.
B As sentenças II e III estão corretas.
C As sentenças I e IV estão corretas.
D As sentenças III e IV estão corretas.
q 967442-EEA121-MAPA COM AGRUPAMENTOS (An Sentenças)Clique para baixar o anexo
da questão
