Mapa Mental - Circuitos Elétricos

Prévia do material em texto

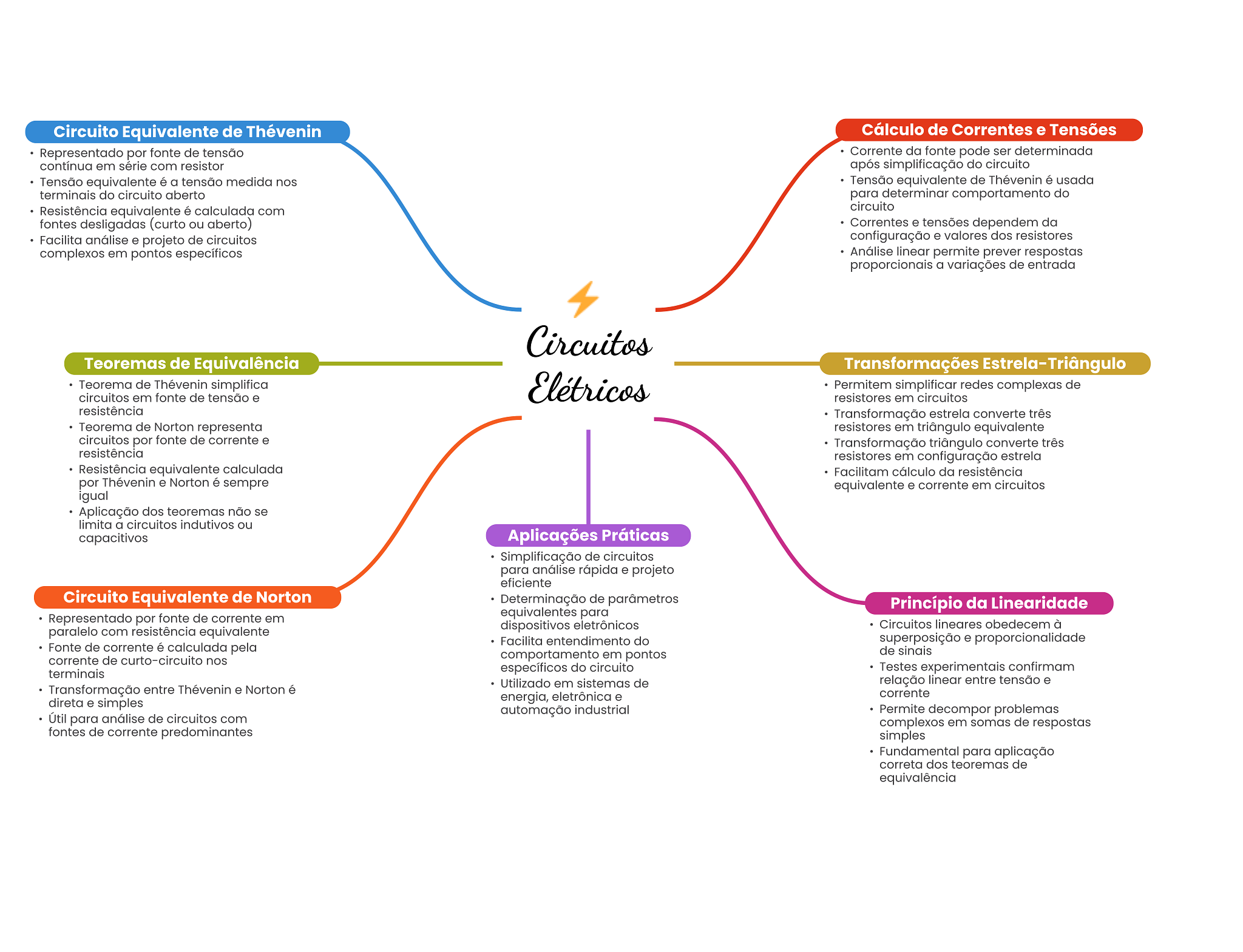

Circuito Equivalente de Thévenin Cálculo de Correntes e Tensões Representado por fonte de tensão Corrente da fonte pode ser determinada contínua em série com resistor após simplificação do circuito Tensão equivalente é a tensão medida nos Tensão equivalente de Thévenin é usada terminais do circuito aberto para determinar comportamento do Resistência equivalente é calculada com circuito fontes desligadas (curto ou aberto) Correntes e tensões dependem da Facilita análise e projeto de circuitos configuração e valores dos resistores complexos em pontos específicos Análise linear permite prever respostas proporcionais a variações de entrada Circuitos Teoremas de Equivalência Transformações Estrela-Triângulo Teorema de Thévenin simplifica circuitos em fonte de tensão e Elétricos Permitem simplificar redes complexas de resistores em circuitos resistência Transformação estrela converte três Teorema de Norton representa resistores em triângulo equivalente circuitos por fonte de corrente e Transformação triângulo converte três resistência resistores em configuração estrela Resistência equivalente calculada Facilitam cálculo da resistência por Thévenin e Norton é sempre equivalente e corrente em circuitos igual Aplicação dos teoremas não se limita a circuitos indutivos ou capacitivos Aplicações Práticas Simplificação de circuitos para análise rápida e projeto eficiente Circuito Equivalente de Norton Determinação de parâmetros Princípio da Linearidade Representado por fonte de corrente em equivalentes para dispositivos eletrônicos Circuitos lineares obedecem à paralelo com resistência equivalente Facilita entendimento do superposição e proporcionalidade Fonte de corrente é calculada pela corrente de curto-circuito nos comportamento em pontos de sinais terminais específicos do circuito Testes experimentais confirmam Utilizado em sistemas de relação linear entre tensão e Transformação entre Thévenin e Norton é energia, eletrônica e corrente direta e simples automação industrial Permite decompor problemas Útil para análise de circuitos com complexos em somas de respostas fontes de corrente predominantes simples Fundamental para aplicação correta dos teoremas de equivalência
