1-

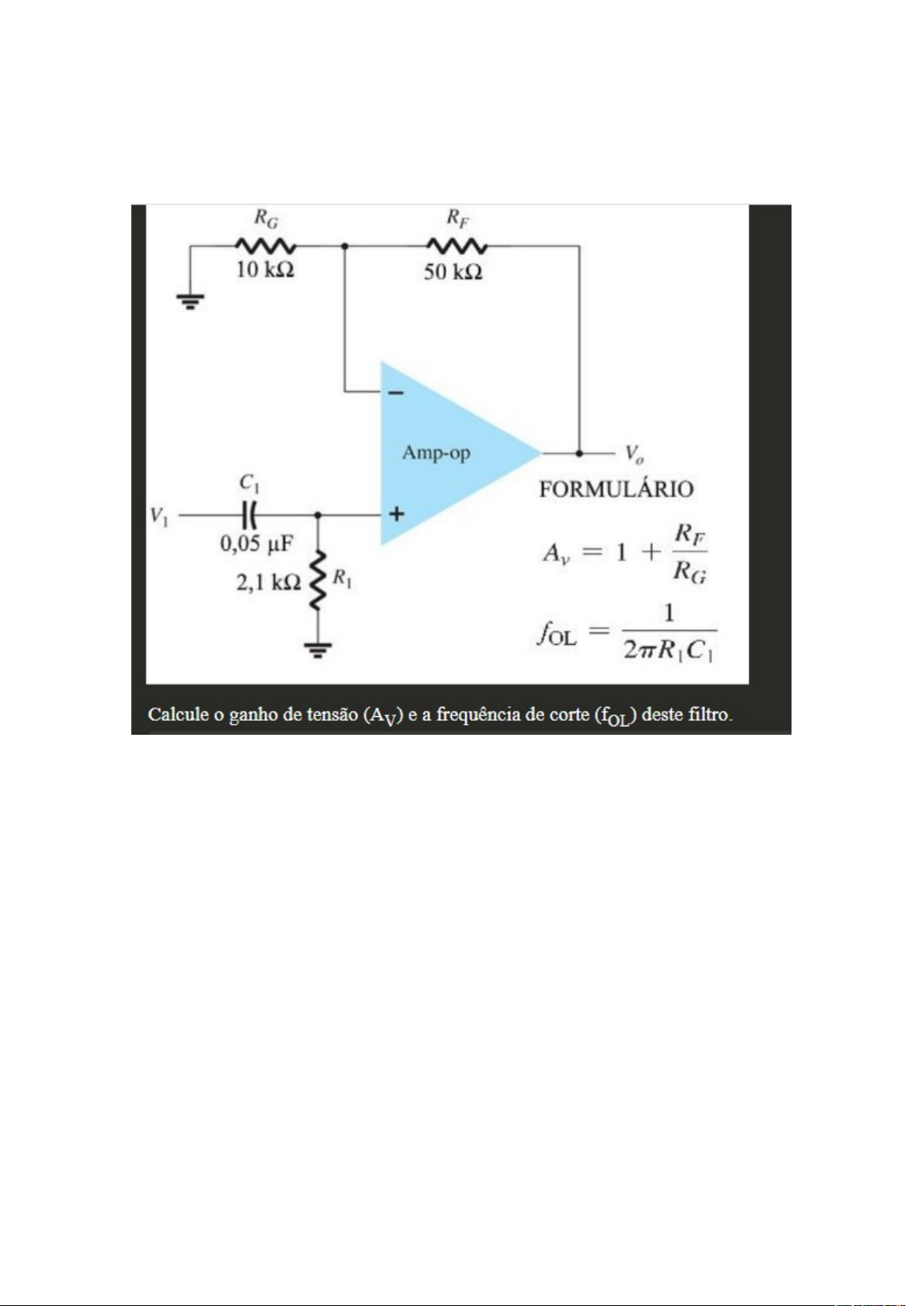

Um filtro passa-altas é um circuito que permite a passagem dos sinais elétricos de alta frequência com
facilidade, porém atenua (ou reduz) a amplitude das frequências abaixo de frequência de corte. A
figura a seguir apresenta o circuito de um amplificador ativo do tipo passa altas.
Av = 1 + ( RF / RG ) = 1 + ( 50000 / 10000 ) = 1 + 5 = 6//, o ganho de tensão é igual a 6 vezes a tensão de entrada.
fOL = 1 / ( 2 x 3,14 x R1 x C1 ) = 1 / ( 2 x 3,14 x 2100 x ( 0,05 x 10^-6 ) = 1 / 0,0006597 = 1515,77 = 1,5kHz//, esse filtro corta ou barra frequências abaixo de 1,5kHz.
2-
Resposta esperada
a) Considerando um amplificador operacional com modo de operação de entrada simples, se um
sinal é conectado na entrada inversora (negativa), o sinal de saída será defasado em 180° com
relação ao sinal de entrada.
b) Considerando um amplificador operacional com modo de operação de entrada simples, se um
sinal é conectado na entrada não inversora (positiva), o sinal de saída estará em fase com relação
ao sinal de entrada.
a- Sendo um amplificador operacional em modo de operação de entrada simples, um sinal conectado à entrada inversora, o sinal na saída será defasado em 180° em relação ao sinal na entrada.
b- Sendo um amplificador operacional em modo de operação de entrada simples, um sinal conectado à entrada não inversora, o sinal na saída será em fase em relação ao sinal na entrada.
