Revisar envio do teste: QUESTIONÁRIO UNIDADE IIELETRONICA DIGITAL D19B_15603_R_20261 CONTEÚDO
Usuário MATEUS VERDEIRO FELIPE
Curso ELETRONICA DIGITAL
Teste QUESTIONÁRIO UNIDADE II
Iniciado 14/04/26 17:24
Enviado 14/04/26 17:25
Status Completada
Resultado da tentativa 5 em 5 pontos
Tempo decorrido 0 minuto
Resultados exibidos Respostas enviadas, Perguntas respondidas incorretamente
Pergunta 1
Resposta Selecionada: c.
Deseja-se construir um sistema de monitoramento para carros que, por meio de um alarme sonoro, alerte o motorista toda vez que
o motor do seu veículo estiver trabalhando em regime "perigoso", caracterizado por pressão do óleo insuficiente ou pela
temperatura da água acima do valor estabelecido. Para tal controle, existem sensores que indicam a velocidade de rotação do motor,
a pressão do óleo e a temperatura da água. Se o número de rotações do motor estiver acima de 2.000 rpm, a temperatura da água
deverá estar abaixo de 80 °C. Porém, com o motor girando abaixo de 2.000 rpm, tolera-se uma temperatura de até 90 °C. Dados:
Sensor R (rotações do motor)
0 > Igual ou abaixo de 2.000 rpm 1 > Acima de 2.000 rpm
Sensor P (pressão do óleo)
0 > Correta 1 > Fora de especificação
Sensor T8 (temperatura da água)
0 > Igual ou abaixo de 80 °C 1 > Acima de 80 °C
Sensor T9 (temperatura da água)
0 > Igual ou abaixo de 90 °C
1 > Acima de 90 °C

A expressão booleana minimizada é:
S = P + R.T8 + T9.

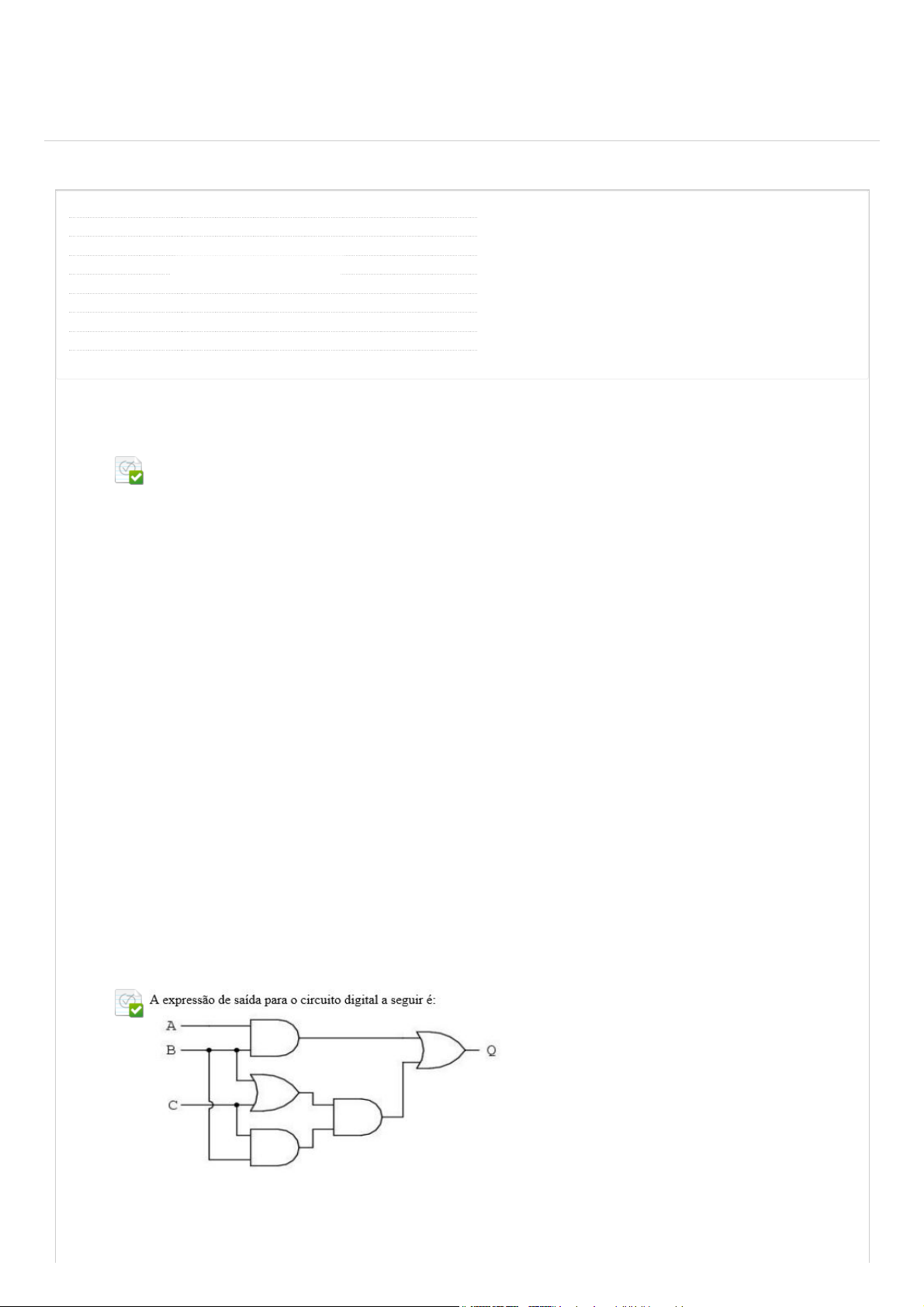

Pergunta 2
Resposta Selecionada: c.

Q = A . B + (B . C).(B + C).
UNIP BIBLIOTECAS MURAL DO ALUNOCONTEÚDOS ACADÊMICOS
0,5 em 0,5 pontos
0,5 em 0,5 pontos
http://company.blackboard.com/
https://ava.ead.unip.br/webapps/blackboard/execute/courseMain?course_id=_446025_1
https://ava.ead.unip.br/webapps/blackboard/content/listContent.jsp?course_id=_446025_1&content_id=_4962238_1&mode=reset
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_49_1
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_27_1
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_47_1
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_25_1
https://ava.ead.unip.br/webapps/login/?action=logout
Pergunta 3
Resposta Selecionada: a.
Um sistema entra em operação quando o botão de partida (A) é ligado e a sinalização de alarme (B) estiver acionada e o botão de
reconhecimento de alarme (C) estiver acionado ou a sinalização de alarme (B) acionada e o botão de reconhecimento de alarme (C)
estiver acionado ou o botão de partida (A) ligado e a sinalização de alarme não acionada. Qual a expressão algébrica para ligar o
sistema? Considere as seguintes condições para as variáveis:
A = 1 ==> ligado
B = 1 ==> acionado
C = 1 ==> acionado
.
Pergunta 4
Resposta Selecionada:
b.
Simplifique o circuito a seguir e obtenha a sua expressão lógica.
S = ( A + B) . ( C + D) .
Pergunta 5
Resposta Selecionada:
d.
Dada a tabela verdade, usando o mapa de Karnaugh, escrever a função simplificada da saída:
B + C .
0,5 em 0,5 pontos
0,5 em 0,5 pontos
0,5 em 0,5 pontos
Pergunta 6
Resposta Selecionada: e.
Um shopping center possui vários andares de garagem. Entre dois andares consecutivos, existem rampas estreitas e semicirculares
interligando-os. Essas rampas somente permitem a passagem de um único carro por vez, esteja o carro subindo ou descendo. Para
evitar que dois carros se encontrem no meio da rampa, fazendo com que um deles tenha que voltar de ré, a administração do
shopping instalou ao longo de cada rampa quatro sensores (S1, S2, S3 e S4) que monitoram a presença de veículos. Cada um dos
sensores cobre um quarto do comprimento da rampa, sem superposição. A fim de evitar acidentes, seria necessário que um
segundo carro somente ingressasse na rampa quando o anterior já tivesse saído. Assim, os sensores serão utilizados para acionar
um alarme sonoro, caso dois ou mais carros entrem na rampa simultaneamente. Nesse caso, dentre as opções a seguir, qual a lógica
de acionamento do alarme, em função dos sinais dos sensores?
.
Pergunta 7
Resposta Selecionada:
c.
Obtenha a expressão booleana simplificada para a tabela verdade mostrada a seguir:

X =
⎯⎯
A .
⎯⎯⎯
C + B .C +
⎯⎯
B .
⎯⎯⎯
C .
Pergunta 8
Resposta Selecionada:
b.
Para o mapa K mostrado a seguir com o agrupamento indicado, a expressão boolena correspondente é:
C
Pergunta 9
0,5 em 0,5 pontos
0,5 em 0,5 pontos
0,5 em 0,5 pontos
0,5 em 0,5 pontos
Terça-feira, 14 de Abril de 2026 17h25min13s GMT-03:00
Resposta Selecionada:
c.
Para o mapa K mostrada abaixo com o agrupamento indicado, a expressão boolena correspondente é:
AB .
Pergunta 10
Resposta Selecionada:
d.
Para o mapa K mostrado a seguir com o agrupamento indicado, a expressão boolena correspondente é:
B .D .
