Mapa Mental - Resistência Materiais

Prévia do material em texto

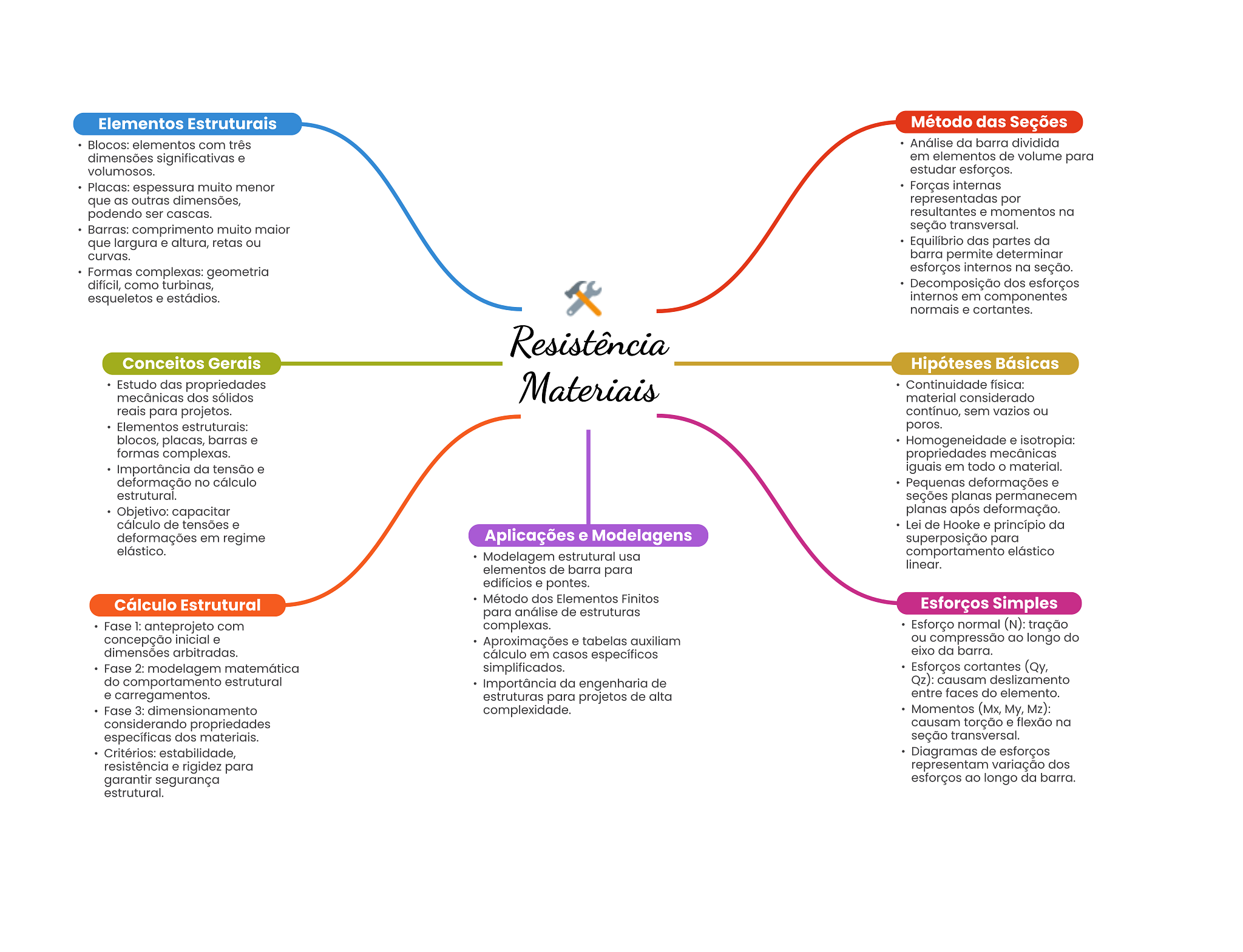

Elementos Estruturais Método das Seções Blocos: elementos com três Análise da barra dividida dimensões significativas e em elementos de volume para volumosos. estudar esforços. Placas: espessura muito menor Forças internas que as outras dimensões, representadas por podendo ser cascas. resultantes e momentos na Barras: comprimento muito maior seção transversal. que largura e altura, retas ou Equilíbrio das partes da curvas. barra permite determinar Formas complexas: geometria esforços internos na seção. difícil, como turbinas, Decomposição dos esforços esqueletos e estádios. internos em componentes normais e cortantes. Resistência Conceitos Gerais Hipóteses Básicas Estudo das propriedades mecânicas dos sólidos Materiais Continuidade física: material considerado reais para projetos. contínuo, sem vazios ou Elementos estruturais: poros. blocos, placas, barras e Homogeneidade e isotropia: formas complexas. propriedades mecânicas Importância da tensão e iguais em todo O material. deformação no cálculo Pequenas deformações e estrutural. seções planas permanecem Objetivo: capacitar planas após deformação. cálculo de tensões e Lei de Hooke e princípio da deformações em regime Aplicações e Modelagens superposição para elástico. Modelagem estrutural usa comportamento elástico linear. elementos de barra para edifícios e pontes. Cálculo Estrutural Método dos Elementos Finitos Esforços Simples para análise de estruturas Fase 1: anteprojeto com complexas. Esforço normal (N): tração concepção inicial e Aproximações e tabelas auxiliam ou compressão ao longo do dimensões arbitradas. cálculo em casos específicos eixo da barra. Fase 2: modelagem matemática simplificados. Esforços cortantes (Qy, do comportamento estrutural Importância da engenharia de Qz): causam deslizamento e carregamentos. estruturas para projetos de alta entre faces do elemento. Fase 3: dimensionamento complexidade. Momentos (Mx, My, Mz): considerando propriedades causam torção e flexão na específicas dos materiais. seção transversal. Critérios: estabilidade, Diagramas de esforços resistência e rigidez para representam variação dos garantir segurança esforços ao longo da barra. estrutural.
