EXERCICIOS BOMBA HIDRAULICAS

Prévia do material em texto

Você acertou 5 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
1 Marcar para revisão

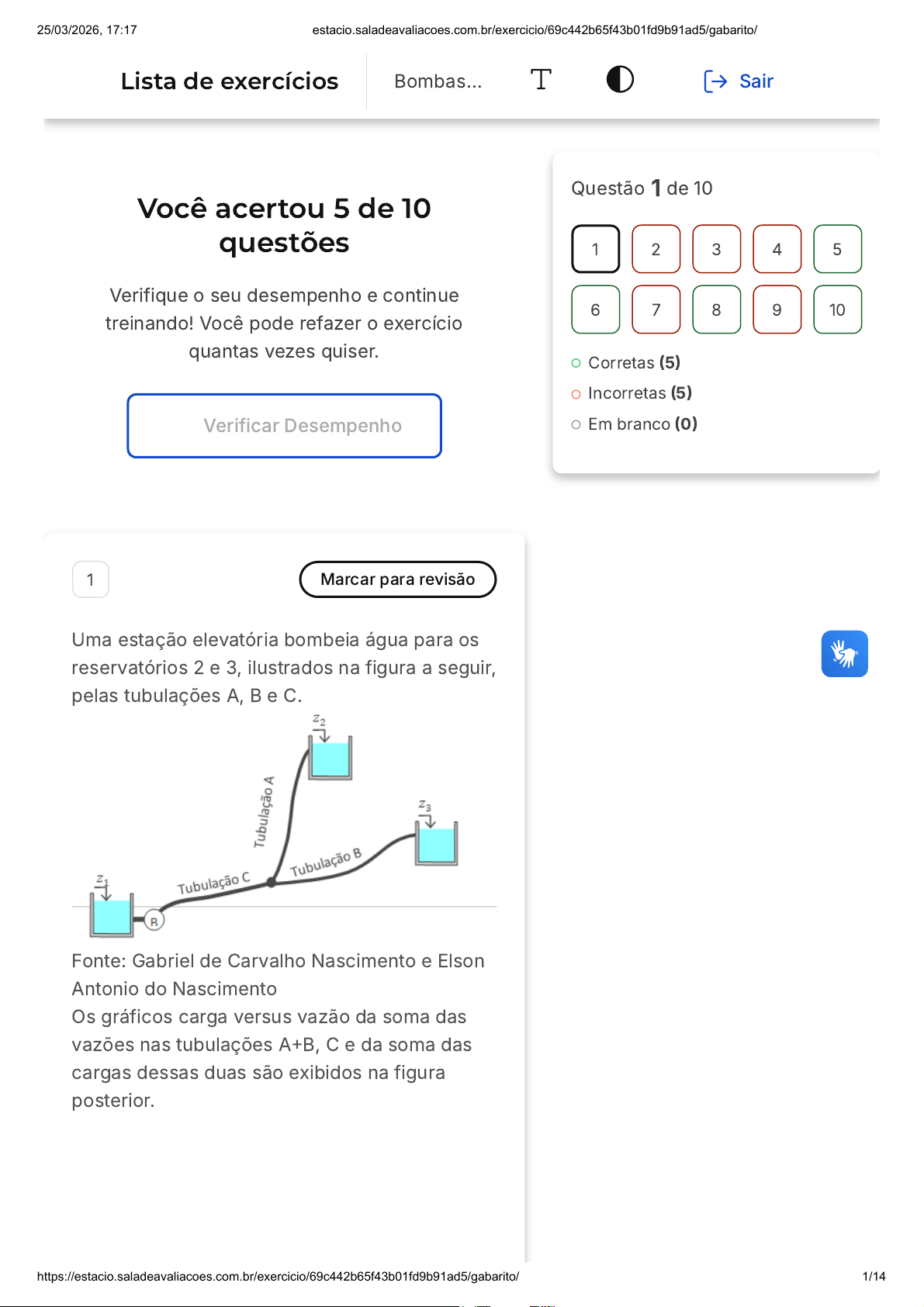

Uma estação elevatória bombeia água para os
reservatórios 2 e 3, ilustrados na figura a seguir,
pelas tubulações A, B e C.
Fonte: Gabriel de Carvalho Nascimento e Elson
Antonio do Nascimento
Os gráficos carga versus vazão da soma das
vazões nas tubulações A+B, C e da soma das
cargas dessas duas são exibidos na figura
posterior.
Questão 1 de 10
Corretas (5)
Incorretas (5)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Bombas… Sair
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 1/14
A
B
C
D
E
Fonte: Gabriel de Carvalho Nascimento e Elson
Antonio do Nascimento
Calcule a razão entre a vazão obtida com as
duas bombas em série e a vazão com uma
bomba, cujos gráficos também são exibidos na
figura.
1,1
1,3
1,5
1,6
2,0
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 1,5
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 2/14
A
B
C
D
E
2 Marcar para revisão
[Itaipu - Engenheiro pleno, 2008] Considerando
as curvas do sistema de recalque apresentadas
na questão anterior, qual é o valor mais
aproximado da potência absorvida no eixo da
bomba?
7,5 CV.
26.820 CV.
26,82 CV.
6 CV.
559 CV.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Com base nas curvas do sistema de
recalque apresentadas na questão anterior,
o valor mais aproximado da potência
absorvida no eixo da bomba é de 7,5 CV.
Isso significa que a bomba requer essa
quantidade de energia para funcionar
corretamente. Portanto, a alternativa
correta é a letra A: 7,5 CV.
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 3/14
A
B
C
D
E
3 Marcar para revisão
[INMETRO - Engenharia Mecânica, 2010] Nas
bombas centrífugas, bastante utilizadas na
indústria, ao se aumentar o número de estágios:
aumenta-se a vazão da bomba.
aumenta-se a pressão manométrica
total.
torna-se a bomba independente do
NPSH disponível.
reduz-se a perda de energia por
dissipação viscosa.
reduz-se a perda de carga.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Ao aumentar o número de estágios de uma
bomba centrífuga, aumenta-se a pressão
manométrica total. Isso ocorre porque cada
estágio adiciona uma pressão adicional à
água que está sendo bombeada. A pressão
manométrica total é a pressão total da água
que está sendo bombeada, incluindo a
pressão atmosférica e a pressão adicional
adicionada pelos estágios da bomba.
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 4/14
A
B
C
D
E
4 Marcar para revisão
[Itaipu - Engenheiro pleno, 2008] "Escorvar
uma bomba de fluxo" significa:
Limpar as paredes internas da
carcaça.
Limpar o rotor da bomba.
Limpar o crivo e a válvula de pé.
Remover todo o ar da tubulação de
recalque quando houver válvula de
retenção na saída da bomba.
Remover todo o ar da tubulação de
sucção e da carcaça, enchendo-a
com líquido.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
O termo "escorvar uma bomba de fluxo" é
utilizado para descrever o processo de
remoção de todo o ar presente na
tubulação de sucção e na carcaça da
bomba, preenchendo-a com líquido. Este
procedimento é essencial para o
funcionamento adequado da bomba, pois a
presença de ar pode causar problemas
como cavitação e perda de eficiência.
Portanto, a alternativa correta é a E:
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 5/14
A
B
"Remover todo o ar da tubulação de
sucção e da carcaça, enchendo-a com
líquido".
5 Marcar para revisão
[Itaipu - Engenheiro pleno, 2017] A sigla NPSH
vem da expressão Net Positive Suction Head
(altura livre positiva de sucção). É um
parâmetro importante para escolha do modelo
da bomba, bem como para avaliar as condições
de operação ou funcionamento do sistema de
bombeamento, pois indica que a pressão em
algum ponto de uma bomba pode atingir o limite
crítico, em que as condições de
funcionamento tornam-se precárias e a bomba
começa a vibrar. Seus efeitos também são
transmitidos para outras instalações, podendo
ocasionar danos, muitas vezes, irreversíveis
(Azevedo Netto, 1998). Com relação ao tema,
assinale a alternativa correta.
É um fenômeno relacionado ao atrito
exercido na parede interna do tubo
quando da passagem do fluido pelo
seu interior.
É um fenômeno que ocorre pelo
impacto sobre todo o sistema
hidráulico, causado pelo retorno da
água existente na tubulação de
recalque, quando da parada da
bomba.
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 6/14
C
D
E
É um fenômeno que ocorre em função
de um processo de vaporização, pela
formação e destruição de pequenas
bolhas ou cavidades (cavitação), ou
seja, pela baixa pressão absoluta,
chegando até à pressão de vapor do
líquido na temperatura em que se
encontra.
É um fenômeno que ocorre em função
da energia que é fornecida
continuamente ao fluido por um rotor
que gira a alta velocidade,
aumentando a energia cinética, que
depois é transformada em energia de
pressão.
É um fenômeno que ocorre pela
presença de ar no interior da bomba e
da tubulação de sucção, que pode ser
resolvido com o preenchimento total
da tubulação de sucção com o fluido a
ser bombeado.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O NPSH é um fenômeno que ocorre em
função de um processo de vaporização,
pela formação e destruição de pequenas
bolhas ou cavidades, conhecido como
cavitação. Isso acontece devido à baixa
pressão absoluta, que pode chegar até à
pressão de vapor do líquido na temperatura
em que se encontra. Portanto, a alternativa
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 7/14
correta é a C, que descreve corretamente
esse fenômeno.
6 Marcar para revisão
[Itaipu - Engenheiro pleno, 2008] Uma
instalação de recalque de água funciona
segundo as curvas a seguir.
Considerando as informações fornecidas por
essas curvas, considere as seguintes
afirmativas:
1. O ponto de nominal dessa bomba é
aproximadamente: Q = 60  ; H = 30 mca ; e
ηt = 90% .
2. A pressão máxima que a bomba pode gerar é
aproximadamente 41,5 mca.  No entanto, nesse
ponto, a vazão é nula.
3. A pressão estática do sistema é
aproximadamente 56 mca .
4. Se for obstruído parcialmente o fluxo na
saída da bomba, haverá um acréscimo da
pressão gerada pela bomba, ao mesmo tempo
em que a vazão sofrerá uma redução. Assinale
a alternativa correta:
m
2
h
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 8/14
A
B
C
D
E
Somente as afirmativas 1, 2 e 3 são
verdadeiras.
Somente as afirmativas 1, 2 e 4 sãoverdadeiras.
Somente as afirmativas 1, 3 e 4 são
verdadeiras
Somente as afirmativas 2, 3 e 4 são
verdadeiras.
As afirmativas 1, 2, 3 e 4 são
verdadeiras.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: Somente as afirmativas
1, 2 e 4 são verdadeiras.
7 Marcar para revisão
 [ENADE - ENGENHARIA GRUPO III, 2011]
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 9/14
A
B
C
D
E
Uma bomba de água é movida por um motor
elétrico de 18 kW, cuja eficiência é de 90%. A
vazão é de 40 litros por segundo. O diâmetro na
tubulação é constante, a diferença das cotas
entre os pontos (1) e (2) é desprezível e a perda
de carga entre esses pontos corresponde a 5
m. As pressões manométricas na entrada e na
saída são, respectivamente, de 150 kPa e 400
kPa. Considerando o peso específico da água δ
= 10 000  e a aceleração da gravidade g =
 , conclui-se que a eficiência da bomba é
de:
N
m3
10m
s2
40%.
50%.
62%.
74%.
90%
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 74%.
8 Marcar para revisão
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 10/14
A
B
C
D
E
[INMETRO - Engenharia Mecânica, 2010] No
contexto de dimensionamento de bombas, o
aparecimento de uma cavitação se dá por meio
de:
Uso de tubulação de sucção reta e
muito curta.
Rugosidade do rotor.
NPSH disponível menor que o NPSH
requerido.
Instalação de válvula de retenção nas
sucções positivas.
Excesso de escorvamento da bomba.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A cavitação em bombas ocorre quando o
NPSH (Net Positive Suction Head)
disponível é menor que o NPSH requerido.
O NPSH é uma medida da pressão
disponível para evitar a cavitação, um
fenômeno que pode causar danos
significativos à bomba. Quando o NPSH
disponível é menor que o requerido, a
bomba não tem pressão suficiente para
evitar a formação de bolhas de vapor, que
podem colapsar e causar danos ao
equipamento. Portanto, a alternativa
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 11/14
A
B
correta é a opção C: "NPSH disponível
menor que o NPSH requerido".
9 Marcar para revisão
 As curvas de carga versus vazão de duas
tubulações (1 e 2) ramificadas logo após ao
bocal de recalque de uma bomba são exibidas
na figura posterior, incluindo a curva obtida
pela soma das vazões para cada carga (1+2).
Fonte: Gabriel de Carvalho Nascimento e
Elson Antonio do Nascimento
Qual é a diferença entre a vazão bombeada
para as duas tubulações e a vazão operada
quando um registro, localizado no início da
tubulação 2, está fechado?
0,34 m³/s
0,53 m³/s
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 12/14
C
D
E
A
B
1,05 m³/s
1,50 m³/s
0,20 m³/s
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0,34 m³/s
10 Marcar para revisão
[Itaipu - Engenheiro pleno, 2008] Uma bomba
centrífuga operando em uma instalação de
recalque de água apresenta um ponto de
funcionamento no qual a vazão é de 75 m³/h, a
altura é 18 mca, o rendimento é 83,3% e o
NPSHr = 2,2 mca. Qual das alternativas abaixo
apresenta a potência nominal mais adequada
do motor elétrico que acionará essa bomba,
considerando que o rendimento do motor
elétrico seja de 80 % e seu fator de serviço
igual a 1?
05 CV
06 CV
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 13/14
C
D
E
7,5 CV
10 CV
12,5 CV
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A potência nominal do motor elétrico deve
ser igual à potência requerida pela bomba,
que é dada por: P = Q.H.η/ηm.fs Onde: P é
a potência requerida pela bomba (CV); Q é
a vazão (m³/h); H é a altura manométrica
(mca); η é o rendimento da bomba (%); ηm
é o rendimento do motor elétrico (%); fs é o
fator de serviço (1). Substituindo os
valores, temos: P = 75.18.83,3/80.1 = 7,5 CV.
Portanto, a potência nominal do motor
elétrico deve ser de 7,5 CV.
25/03/2026, 17:17 estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69c442b65f43b01fd9b91ad5/gabarito/ 14/14
