Atividade 2 de Computação gráfica

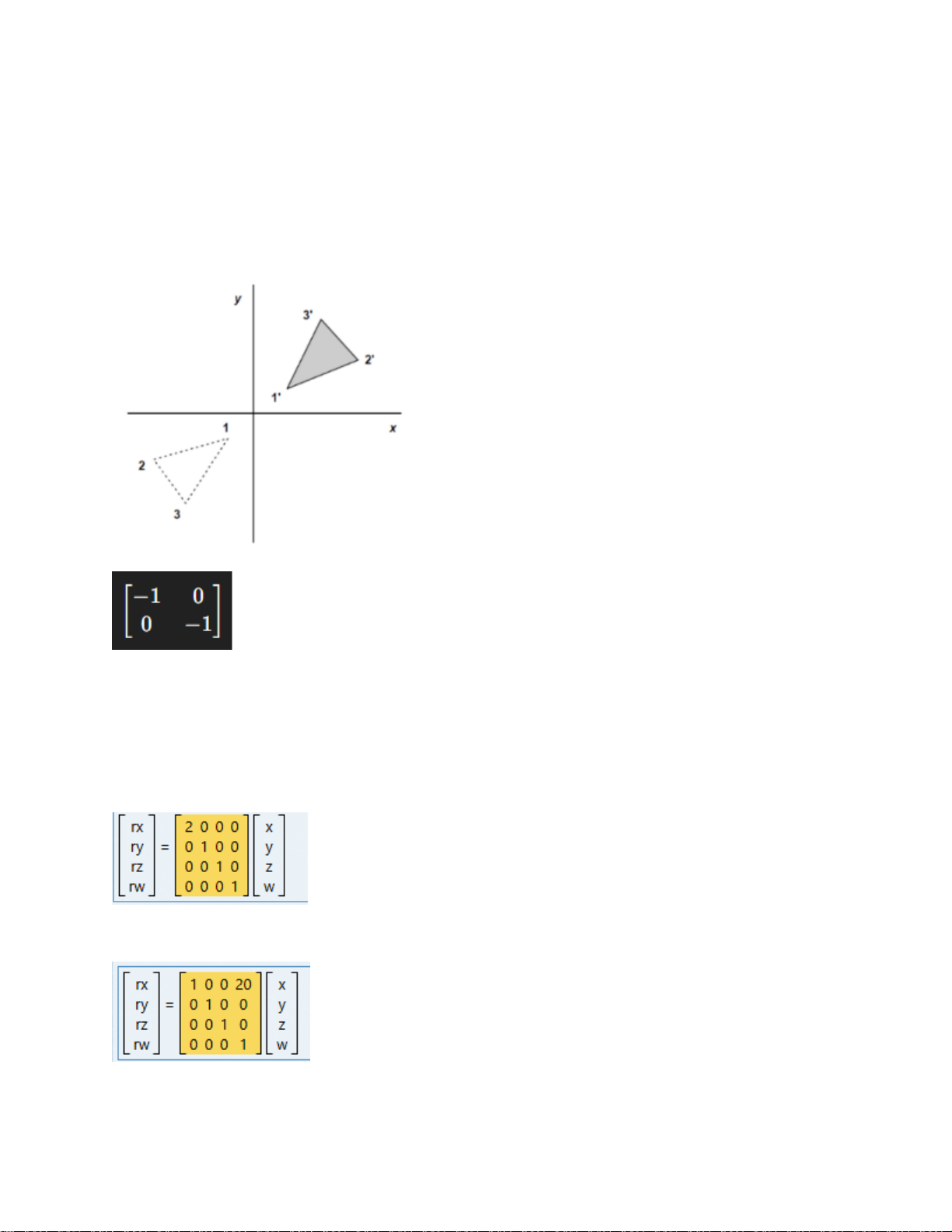

1) Qual é a matriz de transformação para fazer a operação ilustrada na figura
abaixo?



2) 2. Entre no site abaixo e descubra as matrizes para as seguintes
transformações:
a) Redimensionamento 200% do eixo X (e 100% no eixo Y e Z)

b) Translação de 20 pixels no eixo X

c) Translação de 20 pixels no eixo Z

d) Translação de 15 pixels no eixo X e translação de 5 pixels no eixo Y

e) Rotação de 45 graus no eixo X


3) O que a matriz de transformação abaixo faz com a figura?

A figura fica duas vezes maior na largura (X)
Três vezes maior na altura (Y)
Profundidade (Z) não muda

4) O que a matriz de transformação abaixo faz com a figura?

Espelha no eixo X
Espelha no eixo Z
Mantém Y

5) Responda com base na figura abaixo:

Multiplique a matriz de coordenadas pela matriz de transformação abaixo:

(3,1), (3,3), (9,5), (15,3), (15,1)


6) Responda com base na figura abaixo:

Multiplique a matriz de coordenadas pela matriz de transformação abaixo:

(1,2), (1,6), (3,10), (5,6), (5,2)


7) Responda com base na figura abaixo:

Multiplique a matriz de coordenadas pela matriz de transformação abaixo:

(0.00, 1.41), (-1.41, 2.83), (-1.41, 5.66), (1.41, 5.66), (2.83, 4.24)


8) Responda com base na figura abaixo:

Multiplique a matriz de coordenadas pela matriz de transformação abaixo:

(1, -1), (1, -3), (3, -5), (5, -3), (5, -1)


9) Responda com base na figura abaixo:

Multiplique a matriz de coordenadas pela matriz de transformação abaixo:

(-2, 2), (-2, 6), (-6, 10), (-10, 6), (-10, 2)
