ESCOLA BÁSICA INTEGRADA DA
QUINTA DO CONDE

EDUCAÇÃO VISUAL

TRAÇADOS RIGOROSOS
ARCOS


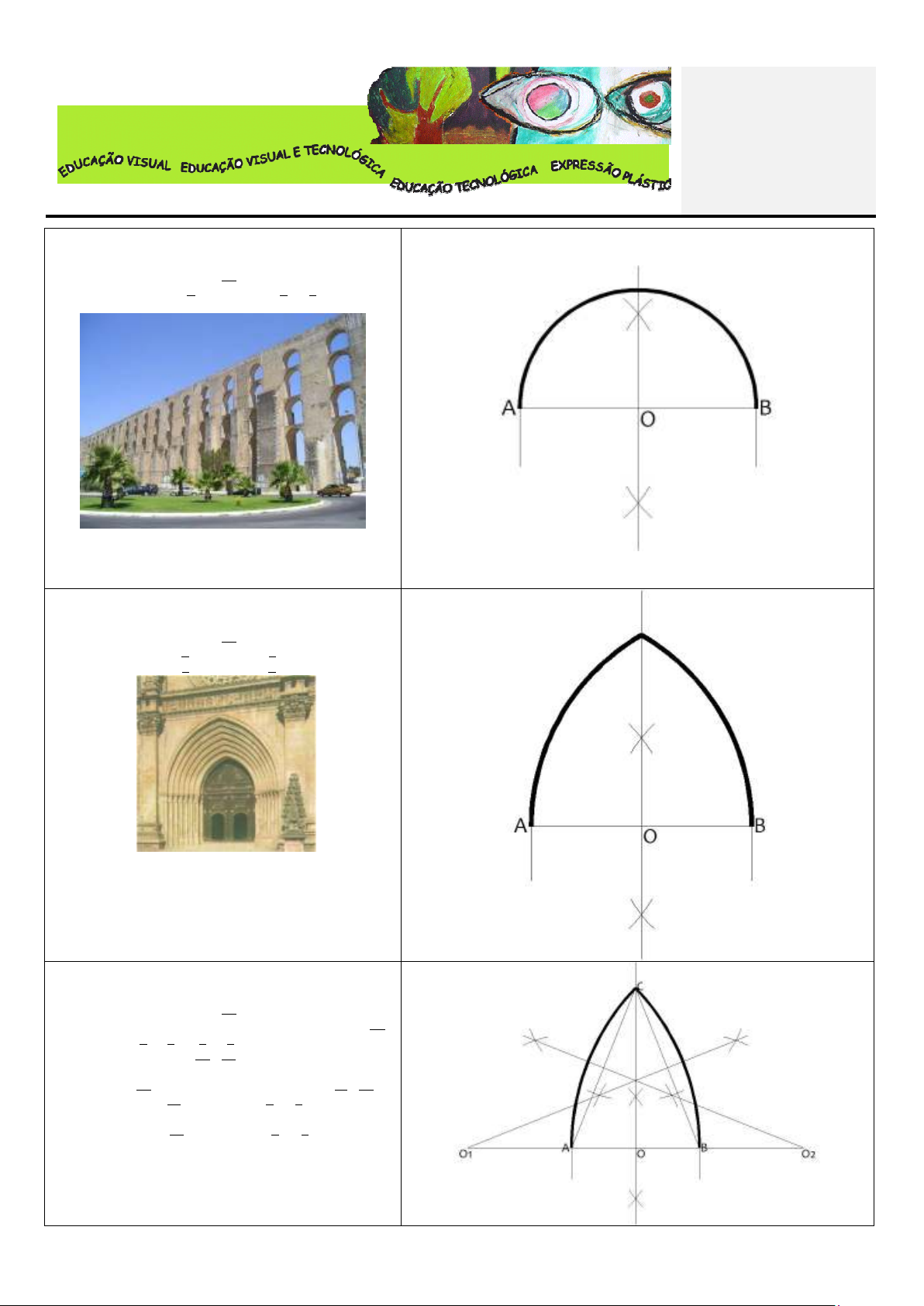

ARCO ROMANO OU DE VOLTA INTEIRA
(dado o vão)
1. Dado o segmento de recta AB (vão), achar a sua mediatriz.
2. Com centro no pto O e abertura até A ou B traçar a semi-
circunferência que forma o arco.


Arco largamente utilizado pelos Romanos nas suas construções
em pedra: pontes, aquedutos, arcos de triunfo, termas, basílicas,
etc.

ARCO EM OGIVA PERFEITA
(dado o vão)
1. Dado o segmento de recta AB (vão), achar a sua mediatriz
2. Com centro no pto A e abertura até B traçar um arco
3. Com centro no pto B a abertura até A traçar o outro lado do
arco.












Na Idade Média, o arco em ogiva, possibilitou a elevação da
flecha dos arcos, permitindo ao mesmo tempo suportar melhor
as cargas a que estavam sujeitos. Na arquitectura gótica, vamos
encontrar a utilização deste arco nos monumentos, imprimindo-
lhes características de verticalidade.

ARCO EM OGIVA PERFEITA
(dado o vão e a flecha)
1. Dado o segmento de recta AB (vão), achar a sua mediatriz.
2. Marcar a altura da flecha na mediatriz (segmento recta OC).
3. Unir o pto A ao C e o B ao C . Achar as mediatrizes destes
sergmentos de recta (AC e BC).
4. Prolongar as mediatrizes até que estas encontrem o
segmento AB. Onde isso acontece estão os ptos O1 e O2.
5. Com centro em O1 e abertura até B ou C traçar o lado do
arco.
6. Com centro em O2 e abertura até A ou C, traçar o outro
lado do arco.





ARCO CONTRACURVADO
(dado o vão)
1. Dado o vão (segmento de recta AB), achar a sua mediatriz.
2. Com centro no pto O1 e abertura até A ou B traçar uma
semi-circunferência.
3. Com a mesma abertura e centro no pto A traçar um arco de
O1 até cruzar com a semi-circunferência desenhada
anteriormente (pto O2). Fazer o mesmo com centro em B
(pto O3).
4. Ainda com a mesma abertura e centro em O2, traçar um
arco acima da semi circunferência. Fazer o mesmo no pto
O3.
5. Com centro em O4 e a mesma abertura, traçar dois arcos
que se cruzem com os desenhados anteriormente (dão
origem aos ptos O5 e O6).
6. Com centro nestes ptos e sempre a mesma abertura, traçar
os últimos arcos que vão de O4 a O2 e de O4 a O3.












Com a evolução dos processos construtivos dos arcos, a sua
forma alterou-se, dando lugar a novos estilos arquitectónicos e
decorativos.
No final da Idade Média , surge o arco contracurvado ou de
querena, que marcou o final do estilo gótico e foi também
utilizado pela arquitectura manuelina.


ARCO ABATIDO
(dado o vão e a flecha)
1. Dado o segmento de recta AB, achar a sua mediatriz. A
partir do ponto D marcar a altura da flecha, (pto C).
2. Unir o pto C aos A e B.
3. Com centro em D, traçar um arco que acaba na mediatriz
(pto E). Com centro em C e abertura até E traçar uma
“semi-circunferência” até aos segmentos de recta AC e CB.
Encontram-se os ptos F e G.
4. Achar a mediatriz dos segmentos AF e BG, que se
prolongam até encontrar a mediatriz que divide o
segmento AB (encontra-se o pto O1).
5. Onde esta recta cruza o segmento AB temos os ptos O2 e
O3.
6. Com centro em O1 e abertura até C traçamos a 1ª parte do
arco.
7. Com centros em O2 e O3, fecha-se o arco.













Com o declínio da arte gótica, houve um regresso à
horizontalidade, que é uma característica da arte clássica. Assim,
com a preocupação de ressurgir os ideais da cultura clássica no
período do Renascimento, os arquitectos procuravam novas
formas, sendo uma delas o arco abatido, imprimindo às
construções características de horizontalidade.
