Mapa Mental - Eletricidade Básica

Prévia do material em texto

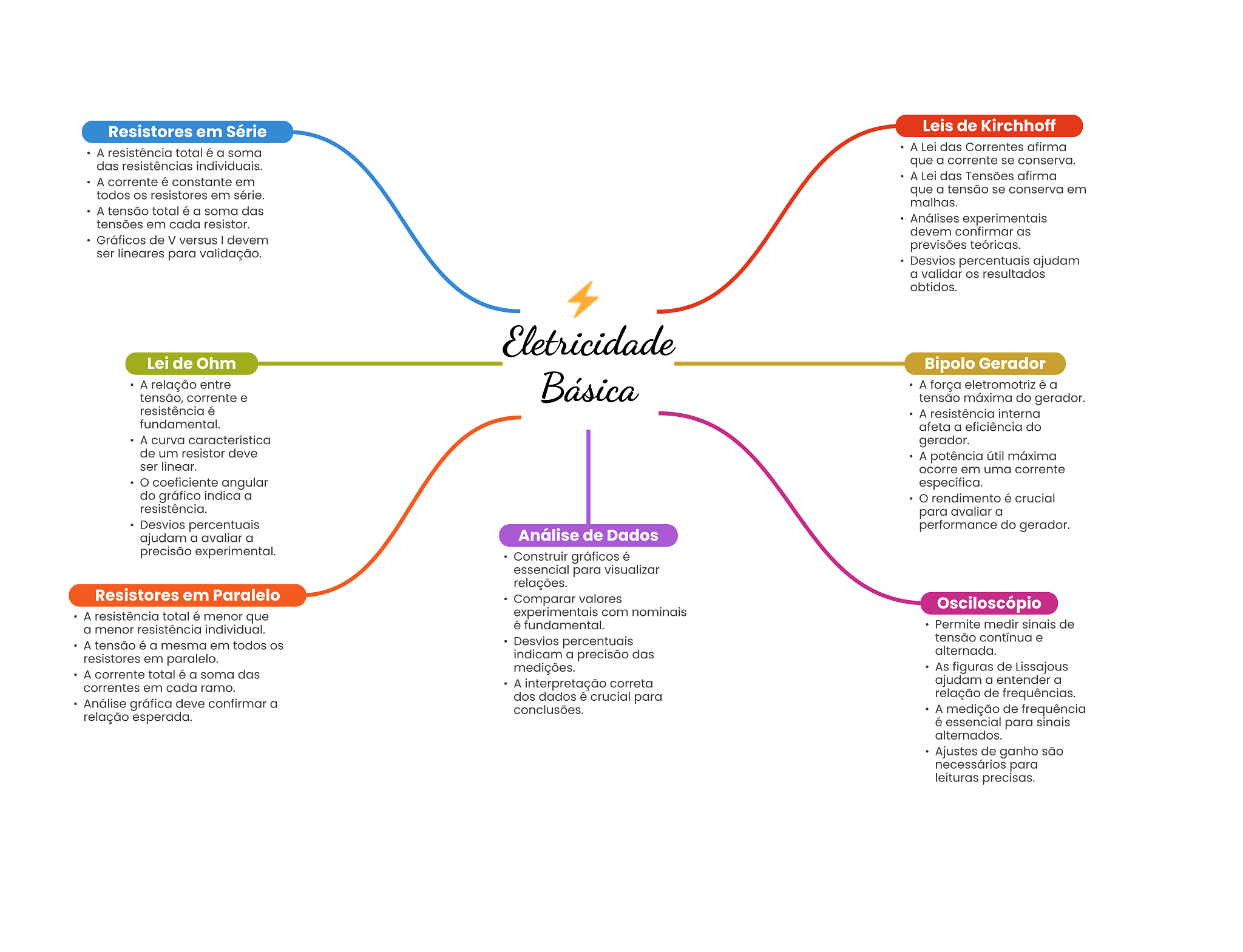

Resistores em Série Leis de Kirchhoff A resistência total é a soma A Lei das Correntes afirma das resistências individuais. que a corrente se conserva. A Lei das Tensões afirma A corrente é constante em todos resistores em série. que a tensão se conserva em malhas. A tensão total é a soma das tensões em cada resistor. Análises experimentais devem confirmar as Gráficos de V versus I devem previsões teóricas. ser lineares para validação. Desvios percentuais ajudam a validar OS resultados obtidos. Eletricidade Lei de Ohm Bipolo Gerador A relação entre tensão, corrente e Básica A força eletromotriz é a tensão máxima do gerador. resistência é A resistência interna fundamental. afeta a eficiência do A curva característica gerador. de um resistor deve A potência útil máxima ser linear. ocorre em uma corrente coeficiente angular específica. do gráfico indica a rendimento é crucial resistência. para avaliar a Desvios percentuais performance do gerador. ajudam a avaliar a Análise de Dados precisão experimental. Construir gráficos é essencial para visualizar relações. Resistores em Paralelo Comparar valores Osciloscópio A resistência total é menor que experimentais com nominais a menor resistência individual. é fundamental. Permite medir sinais de A tensão é a mesma em todos Desvios percentuais tensão contínua e indicam a precisão das alternada. resistores em paralelo. medições. As figuras de Lissajous A corrente total é a soma das A interpretação correta ajudam a entender a correntes em cada ramo. Análise gráfica deve confirmar a dos dados é crucial para relação de frequências. conclusões. A medição de frequência relação esperada. é essencial para sinais alternados. Ajustes de ganho são necessários para leituras precisas.
