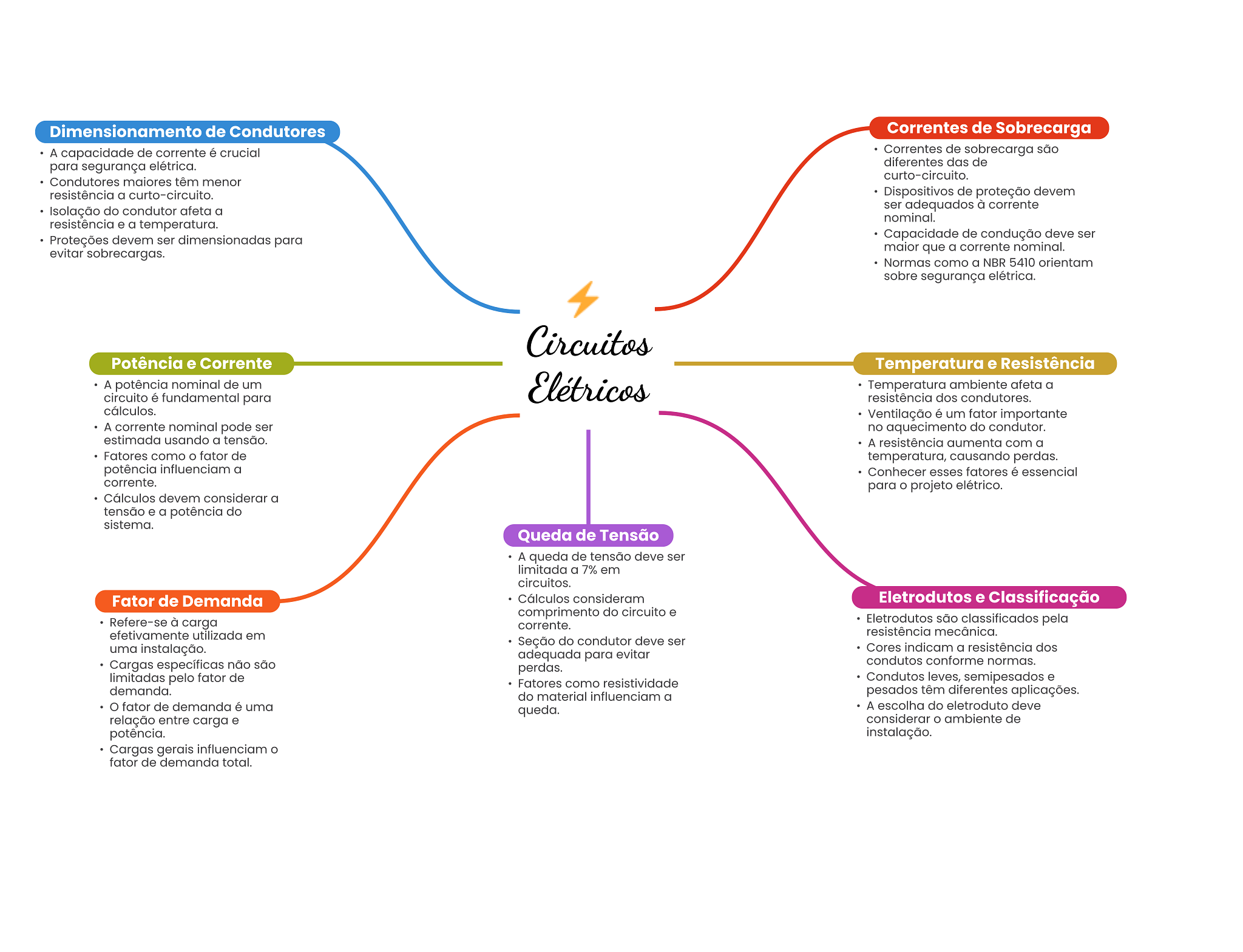

Mapa Mental - Circuitos Elétricos

Prévia do material em texto

Dimensionamento de Condutores Correntes de Sobrecarga A capacidade de corrente é crucial Correntes de sobrecarga são para segurança elétrica. diferentes das de curto-circuito. Condutores maiores têm menor resistência a curto-circuito. Dispositivos de proteção devem Isolação do condutor afeta a ser adequados à corrente nominal. resistência e a temperatura. Proteções devem ser dimensionadas para Capacidade de condução deve ser evitar sobrecargas. maior que a corrente nominal. Normas como a NBR 5410 orientam sobre segurança elétrica. Circuitos Potência e Corrente Temperatura e Resistência A potência nominal de um Elétricos Temperatura ambiente afeta a circuito é fundamental para resistência dos condutores. cálculos. Ventilação é um fator importante A corrente nominal pode ser no aquecimento do condutor. estimada usando a tensão. A resistência aumenta com a Fatores como fator de temperatura, causando perdas. potência influenciam a Conhecer esses fatores é essencial corrente. para projeto elétrico. Cálculos devem considerar a tensão e a potência do sistema. Queda de Tensão A queda de tensão deve ser limitada a 7% em circuitos. Fator de Demanda Cálculos consideram Eletrodutos e Classificação comprimento do circuito e Refere-se à carga corrente. Eletrodutos são classificados pela efetivamente utilizada em resistência mecânica. Seção do condutor deve ser uma instalação. Cores indicam a resistência dos adequada para evitar Cargas específicas não são condutos conforme normas. perdas. limitadas pelo fator de Fatores como resistividade Condutos leves, semipesados e demanda. do material influenciam a pesados têm diferentes aplicações. fator de demanda é uma queda. A escolha do eletroduto deve relação entre carga e considerar ambiente de potência. instalação. Cargas gerais influenciam fator de demanda total.
