QRM-03 - QUADRO DE COMANDO COM REVEZAMENTO
DE BOMBAS
F
IC
H
A
 T
É
C
N
IC
A
Matriz PE: Rua Ministro Mário Andreazza, Qd. “N”, nº.3, Módulo 8, PARQTEL, Várzea - Recife - PE -
Brasil - CEP: 50950-050 - Fone: 81 2121.9600 - http://www.tron-ce.com.br
1/2
Filial SP: R. Tobias Monteiro, 165 – Jardim Aeroporto, SP CEP 04355-010 - Fone: 11 5034.2911
Tron_controles_eletricos
Altronic Automação Industrial
Tron Controles Elétricos
Baixe nosso aplicativo
altronic_app
1/2
Baixe nosso aplicativo
altronic_app
Garantia: 1 ano contra defeitos
de fabricação. Para maiores
informações, consulte nosso site.

Caixa autoextinguível;
Tecnologia de corpo e alma !
Aplicação: A linha QRM-03 foi projetada para aplicações onde são utilizadas duas bombas, sendo uma delas de reserva. A finalidade deste quadro
é proporcionar que o tempo de uso e desgaste seja igual entre as bombas, evitando assim problemas causados pelo fato de uma das bombas ficar por
muito tempo ligada. Toda a linha possui proteção para curto-circuito, sobrecarga e falta de fase para os modelos trifásicos.
.
Funcionamento: O quadro para automação, proteção e revezamento de bombas possui no seu sistema de funcionamento dois conceitos
operacionais: Conceito Manual e Automático.
Conceito Manual: Ao posicionar a chave seletora no frontal do produto a opção ‘’Manual’’, será habilitado o funcionamento da bomba onde, para
desligar, basta posicionar a mesma chave seletora para a posição ‘’Desligado’’.
Obs: A bomba acionada será conforme a posição da Chave Seletora 2, a qual pode ser Motor 1, Motor 2 ou Revezamento Automático entre os motores.
Conceito Automático: Ao posicionar no frontal do produto a opção ‘’Automático’’, o painel será acionado através de um comando externo ao quadro,
o qual deve ser interligado nos bornes B1 e B2 ‘’Boia superior’’, B3 e B4 ‘’Boia inferior’’, ambos identificados no quadro.
Revezamento Automático: Tem a finalidade de alternar o funcionamento das duas bombas, evitando assim que a bomba reserva fique parada por
muito tempo e que o desgaste entre elas seja desigual. Neste modo de funcionamento, ao ser solicitado o acionamento das bombas, tanto no modo
manual quanto automático, será acionado uma bomba e, no próximo acionamento, será acionado outra bomba fazendo uma reversão automática entre
elas.
Obs: Para os modelos trifásicos, os quais possuem o relé de falta de fase, todo o comando estará dependendo da verificação da assimetria modular
das fases de entrada e do ajuste do grau de sensibilidade no frontal do relé.
Obs: Todo o sistema, independente se selecionado manual ou automático, depende do nível inferior, bornes B3 e B4.
Componentes:
DISJUNTOR TERMOMAGNÉTICO;
CONTATOR;
RELÉ DE SOBRECARGA;
RELÉ DE REVERSÃO DE BOMBAS - RVB;
SINALIZAÇÃO DE FALHA E FUNCIONAMENTO;
RELÉ DE FALTA DE FASE (MODELOS TRIFÁSICOS);
BARRA DE TERMINAIS (BORNE);
CHAVE SELETORA DE 3 POSIÇÕES;

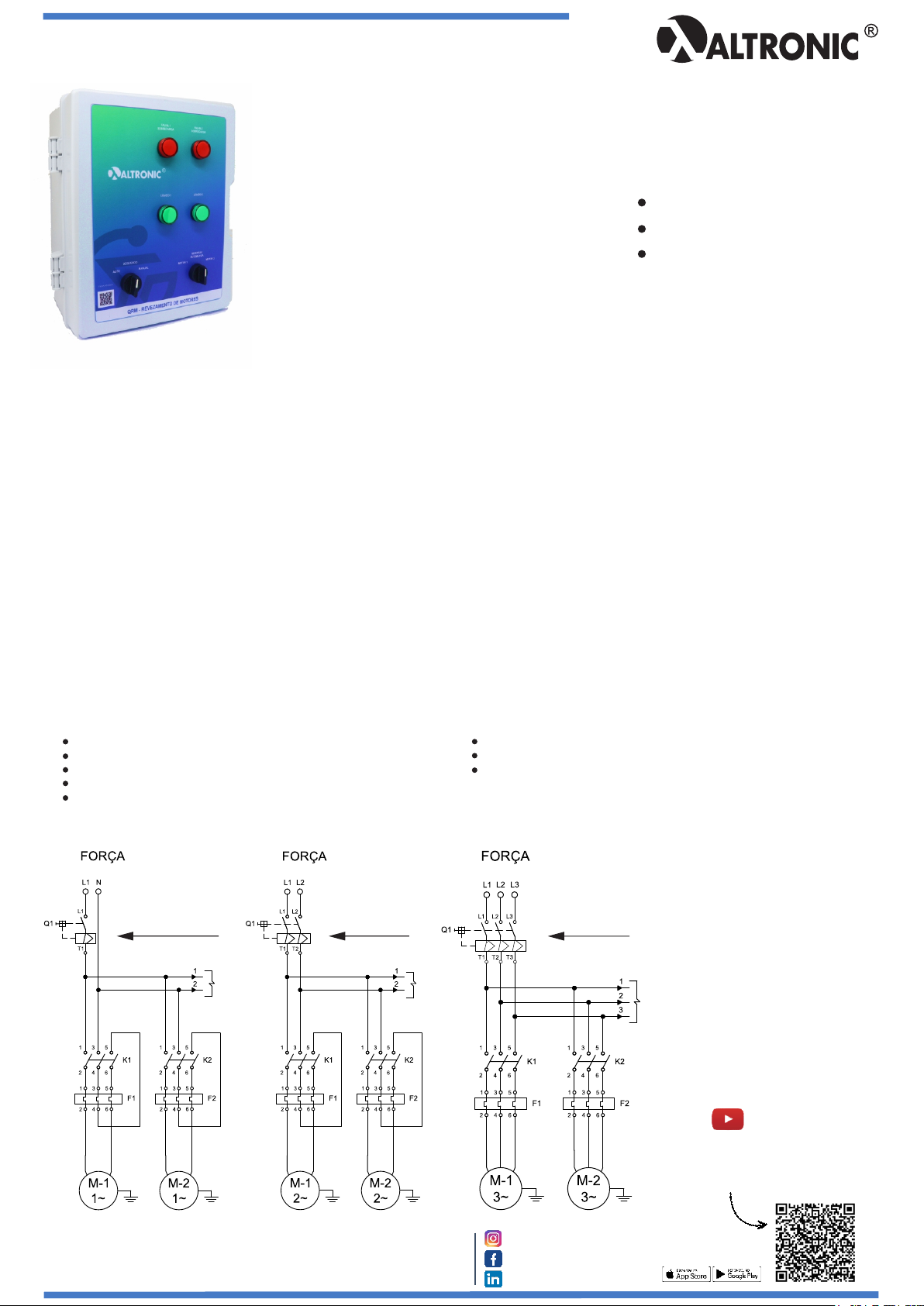

Esquema de Ligação Força:
Etiqueta personalizada;

Monofásico Bifásico Trifásico
Painel auto explicativo;
CANAL ALTRONIC
QRM-03 - QUADRO DE COMANDO COM REVEZAMENTO
DE BOMBAS
2/2
Representantes
e distribuidores
em todo Brasil
Matriz PE: Rua Ministro Mário Andreazza, Qd. “N”, nº.3, Módulo 8, PARQTEL, Várzea - Recife - PE -
Brasil - CEP: 50950-050 - Fone: 81 2121.9600 - http://www.tron-ce.com.br
Filial SP: R. Tobias Monteiro, 165 – Jardim Aeroporto, SP CEP 04355-010 - Fone: 11 5034.2911
01/2023 - V1
Esquema de Ligação Comando:
Exemplo do Código de Especificação do Produto
Modelo QRM - 03 Tensão de Rede 220Vca Monofásico Potência 2CV
Exemplo do Código de Especificação do Produto
Medidas da caixa CPS 03
Furo 04 mm
Desenho
Mecânico
em mm
Furo de fixação 05,2mm
parte traseira da caixa
Verificar se a corrente nominal do motor
utilizado é compatível com o ajuste do
relé de sobrecarga do quadro. Trifásico
Monofásico / Bifásico
L1
L2
TERMOMAGNÉTICO
L3
L2 ou N
N - Trifásico 380V
L2 - Trifásico 220V
L1
L2 ou N
N - Monofásico
L2 - Bifásico
2
