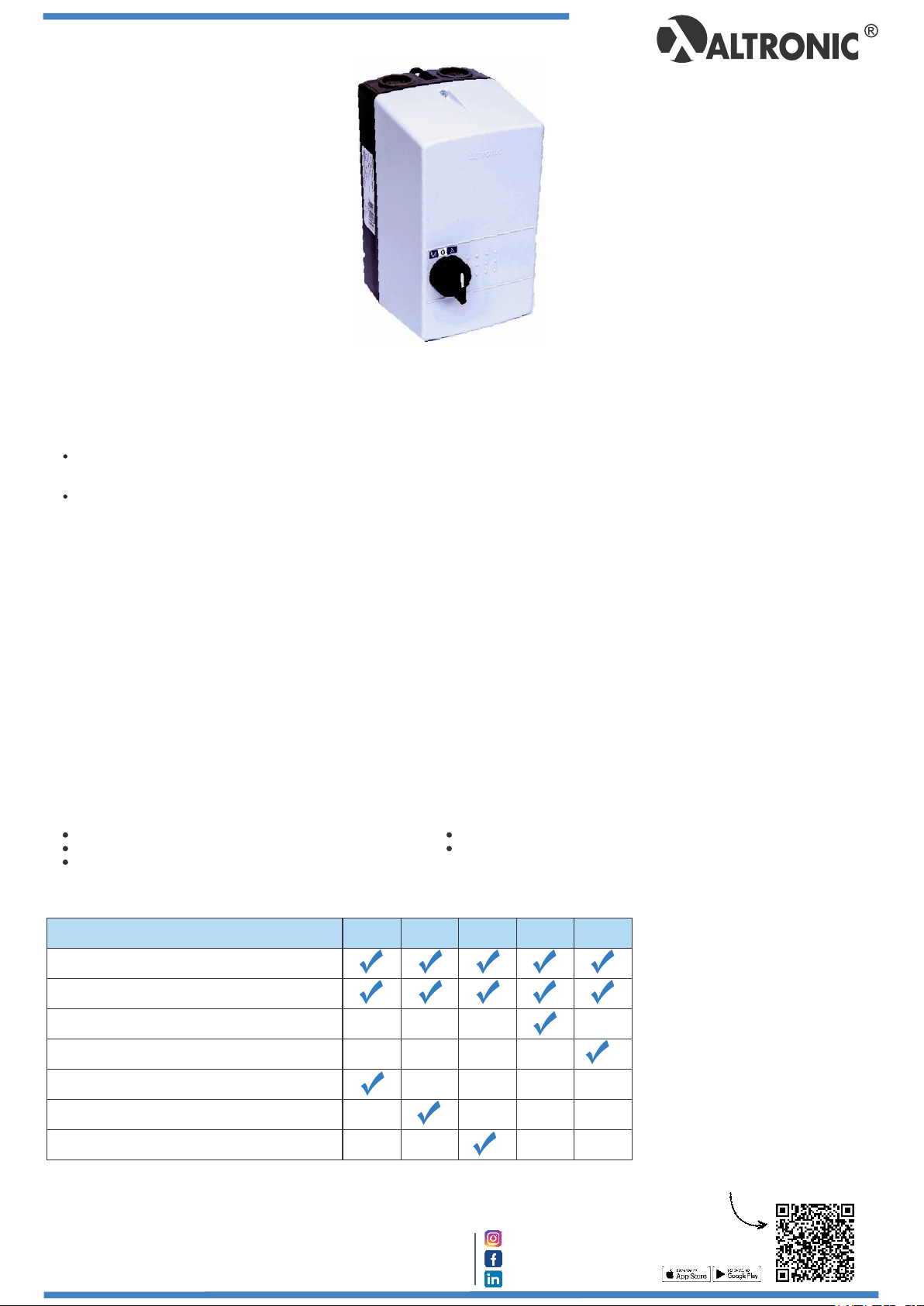

PDA-13 - CHAVE DE PARTIDA DIRETA
F
IC
H
A
 T
É
C
N
IC
A
Tecnologia de corpo e alma !
Matriz PE: Rua Ministro Mário Andreazza, Qd. “N”, nº.3, Módulo 8, PARQTEL, Várzea - Recife - PE -
Brasil - CEP: 50950-050 - Fone: 81 2121.9600 - http://www.tron-ce.com.br
1/2
Filial SP: R. Tobias Monteiro, 165 – Jardim Aeroporto, SP CEP 04355-010 - Fone: 11 5034.2911
Tron_controles_eletricos
Altronic Automação Industrial
Tron Controles Elétricos
Baixe nosso aplicativo
altronic_app
1/2
Baixe nosso aplicativo
altronic_app
Garantia: 1 ano contra defeitos
de fabricação. Para maiores
informações, consulte nosso site.

Aplicação: Destina-se a manobra, controle e proteção de motores e bombas trifásicas;
Funcionamento: Trata-se de uma chave de partida direta a qual possui acionamento por chave seletora.
a) Chave seletora: Possui o conceito Manual / Desligado / Automático, onde:
 Conceito Manual: Ao posicionar a chave seletora, no frontal do produto, a opção ‘’Manual’’, será habilitado o funcionamento da bomba / motor
 onde, para desligar, basta posicionar a mesma chave seletora para a posição ‘’Desligado’’.
.
 Conceito Automático: Ao posicionar a chave seletora, no frontal do produto, a opção ‘’Automático’’, a bomba / motor será acionado através de
 um comando externo ao quadro, o qual deve ser interligado na barra de terminal do painel (bornes).
O painel possui em sua estrutura a proteção para sobrecarga que, ao detectar a falha, desliga o painel protegendo o motor/bomba.
CONTATOR;
RELÉ DE SOBRECARGA;
BARRA DE TERMINAL (MODELO COM CHAVE SELETORA);
Componentes:
CHAVE SELETORA 3P (MODELO COM CHAVE SELETORA);
RELÉ FFS (RELÉ DE FALTA DE FASE);
PDA - 06 PDA - 07 PDA - 10 PDA - 13COMPOSIÇÃO
CONTATOR
RELÉ DE SOBRECARGA
RDI - 24Vcc/Vca (CONTROLE PARA IRRIGAÇÃO)
RELÉ DE FALTA DE FASE (FFS)
CONTROLE DE DUPLO NÍVEL (RDN)
PROGRAMADOR DIÁRIO ELETROMECÂNICO (PDM)
RELÉ DE FALTA E INVERSÃO DE FASE (FIF)
PDA - 05
PDA - 13: Possui em sua estrutura a base PDA com o acréscimo do relé FFS (Relé de Falta de Fase).
 O relé RDI cuida da proteção de motores e bombas contra falta de fase e assimetria modular.

F
IC
H
A
 T
É
C
N
IC
A
Matriz PE: Rua Ministro Mário Andreazza, Qd. “N”, nº.3, Módulo 8, PARQTEL, Várzea - Recife - PE -
Brasil - CEP: 50950-050 - Fone: 81 2121.9600 - http://www.tron-ce.com.br
Filial SP: R. Tobias Monteiro, 165 – Jardim Aeroporto, SP CEP 04355-010 - Fone: 11 5034.2911
2/2
Representantes
e distribuidores
em todo Brasil
PDA-13 - CHAVE DE PARTIDA DIRETA
Esquemas de Ligação - Comando:
Exemplo do Código de Especificação do Produto
Modelo PDA-13 Potência 2 CV Tipo de rede Trifásico
Exemplo do Código de Especificação do Produto
Obs: Ao selecionar o produto, verifique se a corrente nominal do motor / bomba se adequa a faixa de ajuste do relé de sobrecarga.
