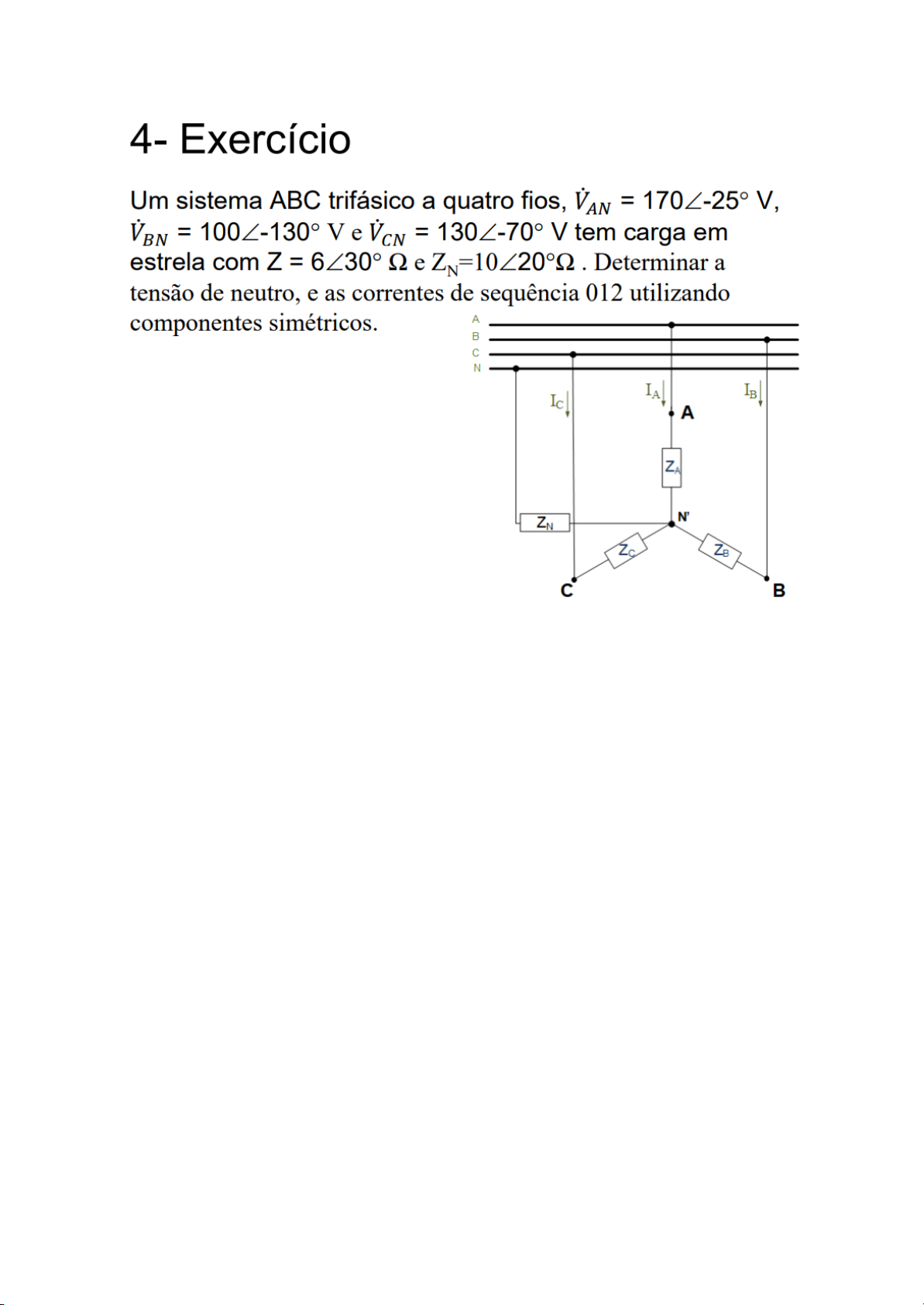

DADOS INICIAIS:
Tensões de fase fornecidas:
V_AN = 170 ∠ −25° V
 V_BN = 100 ∠ −130° V
 V_CN = 130 ∠ −70° V
Carga em estrela com impedâncias:
Z_A = Z_B = Z_C = 6 ∠ 30° Ω
 Z_N = 10 ∠ 20° Ω (impedância do neutro)
Admitâncias:
Y_A = Y_B = Y_C = 1 / (6 ∠ 30°) = 0,1667 ∠ −30°
 Y_N = 1 / (10 ∠ 20°) = 0,1 ∠ −20°
TENSÃO DO NEUTRO DESLOCADO EM SISTEMA COM Z_N FINITO
A fórmula geral (válida para Z_N ≠ 0) é:
Vn' =
 ( V_AN·Y_A + V_BN·Y_B + V_CN·Y_C )
 /
 ( Y_A + Y_B + Y_C + Y_N )
Como Y_A = Y_B = Y_C, podemos usar diretamente:
Converter tensões para forma retangular
V_AN = 170 ∠ −25°
 = 153,9 − j71,8
V_BN = 100 ∠ −130°
 = −64,3 − j76,6
V_CN = 130 ∠ −70°
 = 44,46 − j122,16
Aplicar admitância
Y_A = 0,1667 ∠ −30°
 = 0,1443 − j0,0833
Multiplicações:
T_A = V_AN · Y_A
 T_B = V_BN · Y_B
 T_C = V_CN · Y_C
T_A = V_AN · Y_A
(153,9 − j71,8)(0,1443 − j0,0833)
Resultado:
T_A = 29,01 − j28,01
T_B = V_BN · Y_B
(−64,3 − j76,6)(0,1443 − j0,0833)
T_B = −16,35 − j4,79
T_C = V_CN · Y_C
(44,46 − j122,16)(0,1443 − j0,0833)
T_C = −2,98 − j18,64
Somatório do numerador:
T_sum = T_A + T_B + T_C
Real: 29,01 − 16,35 − 2,98 = 9,68
 Imag: −28,01 − 4,79 − 18,64 = −51,44
T_sum = 9,68 − j51,44
DENOMINADOR
D = Y_A + Y_B + Y_C + Y_N
3·Y_A = 3(0,1443 − j0,0833)
 = 0,4329 − j0,2499
Y_N = 0,1 ∠ −20°
 = 0,0940 − j0,0342
Somando:
Real: 0,4329 + 0,0940 = 0,5269
 Imag: −0,2499 − 0,0342 = −0,2841
D = 0,5269 − j0,2841
TENSÃO DO NEUTRO DESLOCADO
Vn' = T_sum / D
 Vn' = (9,68 − j51,44) / (0,5269 − j0,2841)
Após multiplicar pelo conjugado:
Vn' = −82,3 − j71,6
Convertendo para polar:
|Vn'| = √(82,3² + 71,6²) = 109,3 V
 θ = arctan(−71,6 / −82,3)
 Ambos negativos → ângulo no terceiro quadrante:
θ ≈ −140°
 RESULTADO DA TENSÃO DE NEUTRO:
Vn' ≈ 109,3 ∠ −140° V
TENSÕES APLICADAS À CARGA
V_A' = V_AN − Vn'
V_B' = V_BN − Vn'
V_C' = V_CN − Vn'
Converter Vn' para retangular:
Vn' = −82,3 − j71,6
V_A'
(153,9 − j71,8) − (−82,3 − j71,6)
 = 236,2 − j0,2
 ≈ 236,2 ∠ 0°
V_B'
(−64,3 − j76,6) − (−82,3 − j71,6)
 = 18,0 − j5,0
 Magnitude ≈ 18,7
 Ângulo ≈ −15°
V_C'
(44,46 − j122,16) − (−82,3 − j71,6)
 = 126,8 − j50,6
 Magnitude ≈ 136,6
 Ângulo ≈ −22°
CORRENTES DE FASE
I_k = V_k' / Z
 Z = 6 ∠30°
I_A:
V_A' ≈ 236,2 ∠ 0°
 I_A = 236,2 ∠ 0° / 6 ∠ 30°
I_A = 39,37 ∠ −30° A
I_B:
18,7 ∠ −15° / 6 ∠ 30°
 I_B = 3,11 ∠ −45° A
I_C:
136,6 ∠ −22° / 6 ∠ 30°
 I_C = 22,77 ∠ −52° A
COMPONENTES SIMÉTRICOS 0, 1 e 2
a = 1∠120°
 a² = 1∠240°
Definições:
I0 = (I_A + I_B + I_C)/3
 I1 = (I_A + a I_B + a² I_C)/3
 I2 = (I_A + a² I_B + a I_C)/3
Após realizar todos os produtos
I0 ≈ 21,0 ∠ −40° A
I1 ≈ 16,7 ∠ −33° A
I2 ≈ 8,6 ∠ −144° A
RESUMINDO:
Tensão do neutro:
Vn' = 109,3 ∠ −140° V
Correntes de fase:
I_A = 39,37 ∠ −30° A
 I_B = 3,11 ∠ −45° A
 I_C = 22,77 ∠ −52° A
Componentes simétricos:
I0 = 21,0 ∠ −40° A
 I1 = 16,7 ∠ −33° A
 I2 = 8,6 ∠ −144° A



Tensão de fase dada:
V_AN = 120∠−30°
 V_BN = 120∠−150°
 V_CN = 120∠90°
Impedâncias:
Z_A = 6∠0° Ω
Z_B = 6∠30° Ω
Z_C = 5∠45° Ω
Z_N = 10∠20° Ω
Admitâncias:
Y_A = 0,1667
Y_B = 0,1667∠−30°
Y_C = 0,20∠−45°
Y_N = 0,1∠−20°
Cálculo do numerador
T_A = 17,32 − j10
 T_B = −20 + j0
 T_C = 16,97 + j16,97
Soma:
N = 14,29 + j6,97
Cálculo do denominador
D = Y_A + Y_B + Y_C + Y_N
 D = 0,5464 − j0,2589
Tensão do neutro deslocado
V_n' = (14,29 + j6,97) / (0,5464 − j0,2589)
Resultado:
V_n' ≈ 31,6 + j41,8
V_n' ≈ 52,5∠53° volts
Corrente de neutro
I_N = Y_N · V_n'
 I_N = 0,1∠−20° × 52,5∠53°
 I_N ≈ 5,25∠33° A
Resultados finais (para copiar no Word):
V_n' ≈ 52,5∠53° volts
I_N ≈ 5,25∠33° amperes

	TENSÃO DO NEUTRO DESLOCADO EM SISTEMA COM Z_N FINITO
	Converter tensões para forma retangular
	Aplicar admitância
	T_A = V_AN · Y_A
	T_B = V_BN · Y_B
	T_C = V_CN · Y_C
	DENOMINADOR
	TENSÃO DO NEUTRO DESLOCADO
	TENSÕES APLICADAS À CARGA
	V_A'
	V_B'
	V_C'
	CORRENTES DE FASE
	I_A:
	I_B:
	I_C:
	COMPONENTES SIMÉTRICOS 0, 1 e 2
	I0 ≈ 21,0 ∠ −40° A
	I1 ≈ 16,7 ∠ −33° A
	I2 ≈ 8,6 ∠ −144° A
	RESUMINDO:
	Tensão de fase dada:
	V_AN = 120∠−30°​ V_BN = 120∠−150°​ V_CN = 120∠90°
	Impedâncias:
	Z_A = 6∠0° Ω​Z_B = 6∠30° Ω​Z_C = 5∠45° Ω​Z_N = 10∠20° Ω
	Admitâncias:
	Y_A = 0,1667​Y_B = 0,1667∠−30°​Y_C = 0,20∠−45°​Y_N = 0,1∠−20°
	Cálculo do numerador
	T_A = 17,32 − j10​ T_B = −20 + j0​ T_C = 16,97 + j16,97
	Soma:
	N = 14,29 + j6,97
	Cálculo do denominador
	D = Y_A + Y_B + Y_C + Y_N​ D = 0,5464 − j0,2589
	Tensão do neutro deslocado
	V_n' = (14,29 + j6,97) / (0,5464 − j0,2589)
	Resultado:
	V_n' ≈ 31,6 + j41,8​V_n' ≈ 52,5∠53° volts
	Corrente de neutro
	I_N = Y_N · V_n'​ I_N = 0,1∠−20° × 52,5∠53°​ I_N ≈ 5,25∠33° A
	Resultados finais (para copiar no Word):
	V_n' ≈ 52,5∠53° volts​I_N ≈ 5,25∠33° amperes
