PROJETOS SUBESTAÇÕES INDUSTRIAIS
PROF.: DATA:
ALUNO: TURMA:

1. Quais os tipos de materiais de construções das subestações industriais (cabinas).
Anexar fotos dos modelos? (1,0)

2. O que determina se uma instalação será atendida em baixa ou média tensão.
Demonstrar através do texto da norma, anexando um print do item que fala sobre o
assunto. (1,0)

3. Nos cálculos de demanda aparente realizado, o resultado foi um valor de 265 kVA.
Qual o tipo, ou os tipos, de instalações possíveis de transformação e medições que
podemos optar, levando em consideração as normas da Concessionária. Anexar um
print do texto, ou desenho da norma que demonstre a sua resposta? (1,0)

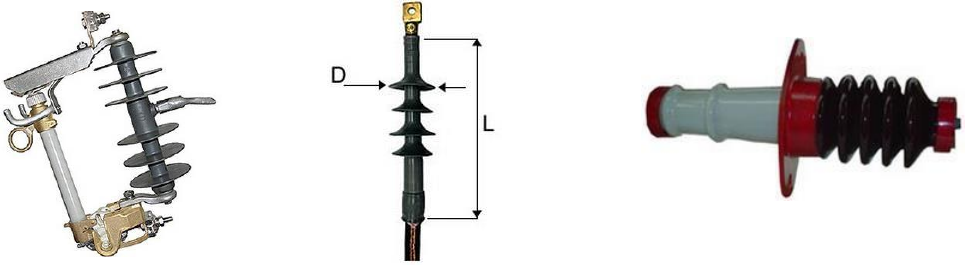

4. Dê o nome, onde usar e as especificações técnicas dos equipamentos abaixo (1,0)


5. Quais os tipos de transformadores de força utilizados para cargas industriais e em
estruturas singelas, e sua utilização quanto ao meio isolante. Descrever em que
situação podemos usá-los (1,0)

6. Quais os tipos de equipamentos de proteção do circuito elétrico de média tensão
quanto as sobrecorrentes de sobrecarga e curto-circuito? (1,0)
















7. Descreva as semelhanças e diferenças entre as subestações e suas características
técnicas construtivas. (1,0)


a) a)
b) c)













d)

8. Demonstre as características dos condutores utilizados na média tensão, para uso
aéreo e subterrâneo. Apresentar em anexo uma foto descrevendo as partes constituinte
de um condutor. (1,0)




9. A partir da relação de carga abaixo, determinar a demanda aparente, a potência
do transformador e a intensidade da corrente elétrica de demanda da instalação para a
tensão de 13,8 kV, demanda de contrato com a Concessionária e cabo isolado em 12/20kV
para a entrada de energia subterrânea. Descrever as características técnicas de placa,
dimensões e fornecedor do transformador. (2,0)

QT EQUIPAMENTOS CV. POT. POT. FATOR POT. FATOR DEM DEM.
UNIT. (W) TOTAL (kW) POT. (kVA) DEM. (kW) (kVA)
ILUMINAÇÃO E APAR. ELETRODOMÉSTICOS
40 Lâmpadas Fluorescentes 40
6 Lâmpadas Vapor de Sódio 250
10 Lâmpadas Vapor de Sódio 400
6 Ar Condicionado 30.000 BTU 4.000
SUB-TOTAL
MOTORES
1 Rosca Varredora RVE 01 7,5
1 Rosca Varredora RVE 02 7,5
1 Rosca Varredora RVE 03 7,5
1 Rosca Varredora RVE 04 7,5
1 Correia Transportadora CTE-01 10
1 Correia Transportadora CTE-02 7,5
1 Correia Transportadora CTE-03 10
1 Correia Transportadora CTE-04 10
1 Correia Transportadora CTE-05 7,5
1 Ventilador Centrífugo VCE-01 20
1 Ventilador Centrífugo VCE-02 20
1 Ventilador Centrífugo VCE-03 20
1 Ventilador Centrífugo VCE-04 20
1 Ventilador Centrífugo VCE-05 20
1 Ventilador Centrífugo VCE-06 20
1 Ventilador Centrífugo VCE-07 20
1 Ventilador Centrífugo VCE-08 20
1 Elevador EE-01 25
1 Elevador EE-02 50
1 Elevador EE-03 50
SUB-TOTAL 0
TOTAL 0 0,00 0,00 0,00


Potências comerciais para transformadores: 150kVA, 225kVA, 300kVA, 500kVA, 750kVA,
1000kVA, 1500kVA, 2000kVA, etc.
Comparar a demanda calculada com a demanda por ramo de atividade e fazer uma análise
dos resultados.
