Técnicas De Execução e Proteção De Instalações Elétricas

Prévia do material em texto

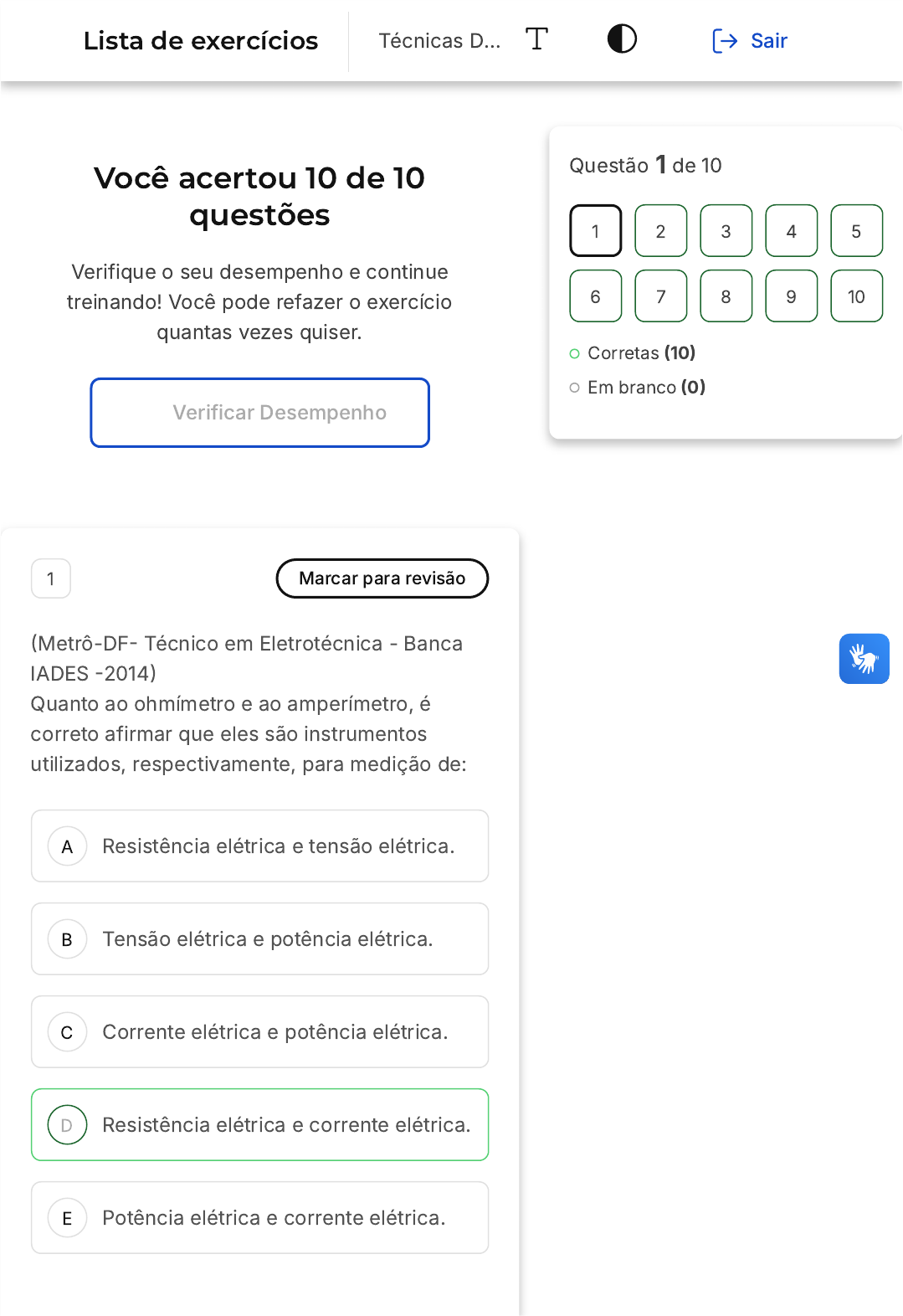

Você acertou 10 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
(Metrô-DF- Técnico em Eletrotécnica - Banca
IADES -2014)
Quanto ao ohmímetro e ao amperímetro, é
correto afirmar que eles são instrumentos
utilizados, respectivamente, para medição de:
Resistência elétrica e tensão elétrica.
Tensão elétrica e potência elétrica.
Corrente elétrica e potência elétrica.
Resistência elétrica e corrente elétrica.
Potência elétrica e corrente elétrica.
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Técnicas D… Sair
A
B
C
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O ohmímetro é um instrumento utilizado
para medir a resistência elétrica, enquanto
o amperímetro é usado para medir a
corrente elétrica. Portanto, a alternativa
correta é a "D", que afirma que o
ohmímetro e o amperímetro são usados,
respectivamente, para medir a resistência
elétrica e a corrente elétrica.
2 Marcar para revisão
(Companhia de Águas e Esgoto do Estado de
Rondônia - Engenharia Elétrica - FUNCAB,
2012)
O equipamento destinado a interromper, de
modo visível, a continuidade metálica de um
determinado circuito é:
O relé de ação direta.
A chave seccionadora primária.
O disjuntor de potência.
D
E
O fusível limitador de corrente.
A bucha de passagem para uso
externo-interno.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A chave seccionadora primária é o
equipamento que interrompe, de maneira
visível, a continuidade metálica de um
circuito. Ela é utilizada para isolar seções
de um sistema elétrico, permitindo que os
trabalhos de manutenção sejam realizados
com segurança. Diferentemente de outros
dispositivos, como o disjuntor de potência
ou o fusível limitador de corrente, a chave
seccionadora não é projetada para
interromper uma corrente de curto-circuito
ou de carga, mas sim para garantir uma
separação visível entre as partes isoladas e
energizadas do sistema. Portanto, a
alternativa correta é a B.
3 Marcar para revisão
(FGV/2013) A chave estrela-delta para a partida
de motores trifásicos alterna a configuração
dos enrolamentos desses motores a fim de
diminuir a corrente de partida. Para um dado
motor, a corrente de partida é oito vezes a
corrente nominal. Sabendo-se que essa
corrente de partida é igual a I, pode-se dizer
A
B
C
D
E
que, na configuração delta, a corrente nominal
será igual a:
( ×I)/8√3
×I√3
I/8
I
1/√3
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para entender a resposta correta, é
importante compreender o funcionamento
da chave estrela-delta em motores
trifásicos. A chave alterna a configuração
dos enrolamentos do motor para reduzir a
corrente de partida. No enunciado, é dito
que a corrente de partida é oito vezes a
corrente nominal e que essa corrente de
partida é igual a I.
Na configuração delta, a corrente de
partida é igual a raiz de 3 vezes I. Portanto,
para encontrar a corrente nominal (In),
dividimos a corrente de partida em delta
por 8. Isso nos dá a seguinte equação: In =
(raiz(3)*I)/8.
A
B
C
D
E
Portanto, na configuração delta, a corrente
nominal será igual a ( ×I)/8, que é a
alternativa A.
√3
4 Marcar para revisão
Dispositivo de proteção caracterizado por uma
curva tempo x corrente, em que o disparo
instantâneo ocorre somente quando a corrente
do circuito atinge entre 10 a 20 vezes. Seu valor
nominal é:
Disjuntor termomagnético tipo B.
Disjuntor termomagnético tipo D.
Disjuntor diferencial residual tipo C.
Fusível NEOZED tipo A.
Fusível DIAZED tipo B.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O dispositivo de proteção descrito no
enunciado é o Disjuntor termomagnético
tipo D. Este tipo de disjuntor é
caracterizado por uma curva tempo x
A
B
C
D
E
corrente, onde o disparo instantâneo
ocorre somente quando a corrente do
circuito atinge entre 10 a 20 vezes o valor
nominal. Portanto, a alternativa correta é a
letra B.
5 Marcar para revisão
(Universidade Federal do Piauí - Técnico em
Eletromecânica - COPESE-UFPI - 2017)
Sobre as conexões de condutores elétricos
entre si e com outros componentes da
instalação, é CORRETO afirmar que:
A conexão entre cobre e alumínio deve
ser realizada exclusivamente por meio
de conectores adequados a este fim.
Emendas de cabos enterrados devem
ser acessíveis para verificação, ensaio
e manutenção.
A solda a estanho pode ser utilizada
na terminação dos condutores, para
conectá-los a bornes ou terminais de
dispositivos ou equipamentos
elétricos.
Em condutores de alumínio, não são
permitidas as emendas por meio de
conectores por compressão.
A pressão de contato de uma conexão
depende do material isolante.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a A, que afirma que
a conexão entre cobre e alumínio deve ser
realizada exclusivamente por meio de
conectores adequados a este fim. Isso
ocorre porque o cobre e o alumínio são
metais diferentes e, quando entram em
contato direto, podem ocorrer reações
químicas que levam à corrosão. Portanto,
para evitar isso, é necessário usar
conectores adequados que evitem o
contato direto entre esses dois metais.
6 Marcar para revisão
(Defensoria Pública do Estado de São Paulo -
Engenheiro Eletricista - FCC - 2013)
Sobre dispositivos de proteção em instalações
elétricas prediais, analise as proposições a
seguir:
I. Quando a corrente de projeto é superior à
maior corrente nominal de disjuntores
termomagnéticos comerciais, deve-se substituir
o disjuntor por um interruptor DR.
II. O DPS é um dispositivo usado para proteger
a instalação elétrica contra surtos de tensão
provocados por descargas atmosféricas.
III. Para que o disjuntor termomagnético opere
corretamente em caso de sobrecarga, a sua
corrente nominal deve ser maior que a
capacidade de corrente do condutor fase do
circuito.
A
B
C
D
E
Está correto o que se afirma em:
I, apenas.
II, apenas.
I e III, apenas.
II e III, apenas.
I, II e III.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a II, que afirma que
o DPS é um dispositivo usado para
proteger a instalação elétrica contra surtos
de tensão provocados por descargas
atmosféricas. Isso é verdadeiro, pois o DPS
(Dispositivo de Proteção contra Surtos) é
projetado para proteger os equipamentos
elétricos de surtos de tensão, que podem
ser causados por descargas atmosféricas.
As outras afirmações estão incorretas. A
afirmação I está errada porque um
interruptor DR não é uma alternativa
adequada quando a corrente de projeto é
superior à maior corrente nominal de
disjuntores termomagnéticos comerciais. A
afirmação III também está errada, pois para
que o disjuntor termomagnético opere
corretamente em caso de sobrecarga, a
A
B
C
D
E
sua corrente nominal deve ser igual ou
inferior à capacidade de corrente do
condutor fase do circuito, e não maior.
7 Marcar para revisão
(Universidade Federal do Pará - Engenharia
Elétrica- CEPS - 2014)
O dispositivo fusível é um dispositivo de
proteção contra sobrecorrente. Diferentemente
do disjuntor, ele possui elemento consumível
sempre que esse dispositivo atua. É correto
afirmar, segundo as normas, a respeito dos
fusíveis e seus elementos que:
O porta-fusível é a parte fixa do
dispositivo onde é instalado o
elemento fusível.
O indicador, também chamado
elemento percussor, oferece indicação
visível de que o fusível atuou.
O fusível operasomente para proteção
contra curto-circuito.
Todos os tipos de fusíveis descritos
pelas normas são limitadores, ou seja,
limitam a corrente a um valor
significativamente mais baixo que o
valor da crista da onda da corrente
presumida.
Os fusíveis chamados NH são de
contatos cilíndricos.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a B, que afirma que
o indicador, também chamado de elemento
percussor, oferece uma indicação visível
de que o fusível atuou. Isso significa que,
quando o fusível é acionado devido a uma
sobrecorrente, o elemento percussor é
ativado, fornecendo uma indicação visual
de que o fusível foi acionado e precisa ser
substituído. Esta é uma característica
importante dos fusíveis, pois permite uma
rápida identificação e resolução do
problema.
8 Marcar para revisão
(Defensoria Pública do Rio de Janeiro -
Engenheiro Eletricista - FGV - 2014)
Considere as afirmativas a seguir a respeito de
um circuito elétrico em uma instalação de baixa
tensão que possui na sua origem um disjuntor
termomagnético em série com um dispositivo a
corrente diferencial - DR:
I. O disjuntor deverá atuar diante de uma
sobrecorrente.
II. O DR deverá atuar diante de uma
sobrecorrente.
III. O disjuntor deverá atuar diante de um curto-
circuito
Assinale se:
A
B
C
D
E
Somente a alternativa I estiver correta.
Somente a alternativa II estiver
correta.
Somente a alternativa III estiver
correta.
Somente as afirmativas I e III
estiverem corretas.
Somente as afirmativas II e III
estiverem corretas.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a D, que afirma que
somente as afirmativas I e III estão
corretas. Isso se deve ao fato de que o
disjuntor termomagnético é projetado para
atuar tanto em casos de sobrecorrente
(afirmativa I) quanto em casos de curto-
circuito (afirmativa III). O dispositivo a
corrente diferencial (DR), por outro lado,
não é projetado para atuar em casos de
sobrecorrente, tornando a afirmativa II
incorreta.
A
B
C
D
E
9 Marcar para revisão
(Defensoria Pública do Rio de Janeiro -
Engenheiro Eletricista- FGV - 2014)
Um circuito elétrico atende uma carga que
solicita 20 A de corrente de projeto. A bitola do
fio utilizado nesse circuito suporta, nas
condições da instalação, 28 A. A linha de
disjuntores escolhida disponibiliza disjuntores
de 10 a 50 A, com variação de 5 A em 5 A,
todos com um fator de atuação igual a 1,2.
Assinale a alternativa que apresenta o valor
CORRETO do disjuntor de proteção desse
circuito:
10 A
15 A
20 A
25 A
30 A
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O valor correto do disjuntor de proteção
desse circuito é 25 A. Isso se deve ao fato
de que a corrente de projeto é de 20 A e o
A
B
C
D
E
fator de atuação dos disjuntores é de 1,2.
Portanto, a corrente de atuação do
disjuntor deve ser de 20 A * 1,2 = 24 A.
Como a linha de disjuntores disponibiliza
disjuntores de 10 a 50 A, com variação de 5
A em 5 A, o disjuntor mais próximo e que
suporta a corrente de atuação é o de 25 A.
Além disso, a bitola do fio utilizado suporta
até 28 A, o que torna o disjuntor de 25 A
adequado para a proteção do circuito.
10 Marcar para revisão
(DEPASA-AC - Auxiliar de Eletricista - IBADE -
2019)
Para a melhor preservação das ferramentas
metálicas, após a utilização, as ferramentas
devem ser limpas e ____________.
Lubrificadas.
Umedecidas.
Energizadas.
Separadas.
Lavadas com água.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para a preservação adequada das
ferramentas metálicas, é importante que,
após a utilização, elas sejam limpas e
lubrificadas. A lubrificação ajuda a proteger
o metal contra a corrosão, mantendo a
ferramenta em bom estado de conservação
por mais tempo. Portanto, a alternativa
correta é "Lubrificadas".
