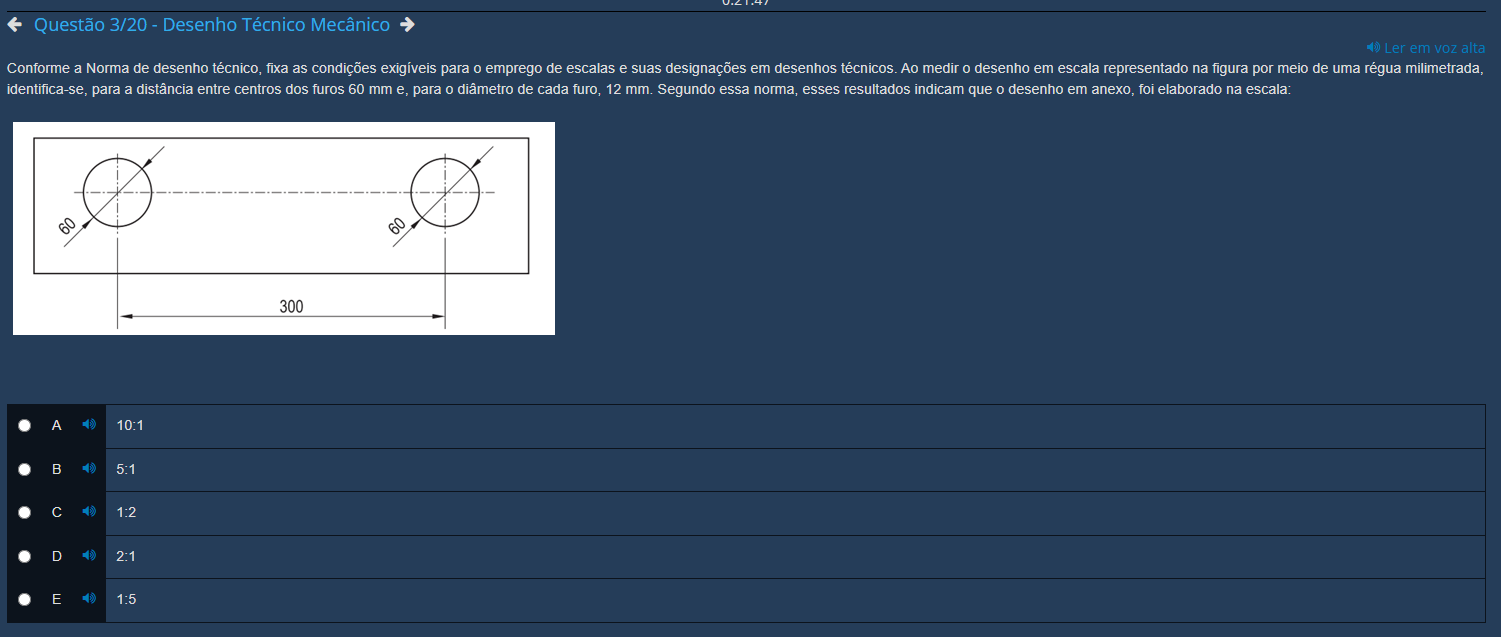

Questão 3/20 Desenho Técnico Mecânico Ler em alta Conforme a Norma de desenho técnico, fixa as condições exigíveis para emprego de escalas e suas designações em desenhos técnicos. Ao medir 0 desenho em escala representado na figura por meio de uma régua milimetrada, identifica-se, para a distância entre centros dos furos 60 mm e, para 0 diâmetro de cada furo, 12 mm. Segundo essa norma, esses resultados indicam que 0 desenho em anexo, foi elaborado na escala: 60 300 A 10:1 B 5:1 C 1:2 D 2:1 E 1:5
