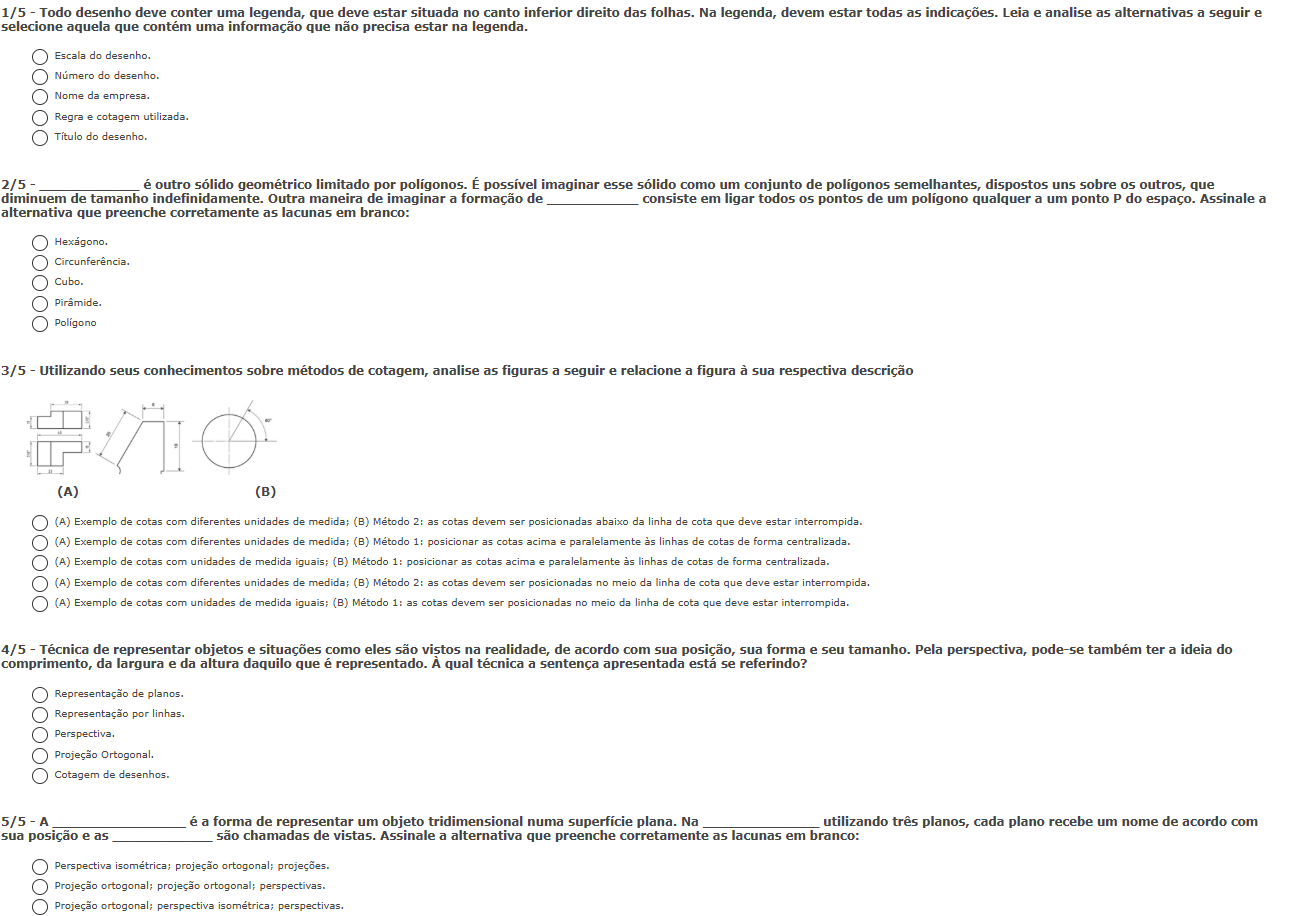

Captura de tela 2025-07-10 184600

Prévia do material em texto

1/5 Todo desenho deve conter uma legenda, que deve estar situada no canto inferior direito das folhas. Na legenda, devem estar todas as indicações. Leia e analise as alternativas a seguir e selecione aquela que contém uma informação que não precisa estar na legenda. Escala do desenho. Número do desenho. Nome da empresa. Regra e cotagem utilizada. Título do desenho. 2/5 é outro sólido geométrico limitado por polígonos. É possível imaginar esse sólido como um conjunto de polígonos semelhantes, dispostos uns sobre 05 outros, que diminuem de tamanho indefinidamente. Outra maneira de imaginar a formação de consiste em ligar todos 05 pontos de um polígono qualquer a um ponto P do espaço. Assinale a alternativa que preenche corretamente as lacunas em branco: Hexágono. Circunferência. Cubo. Pirâmide. Polígono 3/5 Utilizando seus conhecimentos sobre métodos de cotagem, analise as figuras a seguir e relacione a figura à sua respectiva descrição (A) (B) (A) Exemplo de cotas com diferentes unidades de (B) Método 2: as cotas devem ser posicionadas abaixo da linha de cota que deve estar interrompida. (A) Exemplo de cotas com diferentes unidades de (B) Método 1: posicionar as cotas acima e paralelamente às linhas de cotas de forma centralizada. (A) Exemplo de cotas com unidades de medida iguais; (B) Método 1: posicionar as cotas acima e paralelamente às linhas de cotas de forma centralizada. (A) Exemplo de cotas com diferentes unidades de medida; (B) Método 2: as cotas devem ser posicionadas no meio da linha de cota que deve estar interrompida. (A) Exemplo de cotas com unidades de medida iguais; (B) Método 1: as cotas devem ser posicionadas no meio da linha de cota que deve estar interrompida. 4/5 Técnica de representar objetos e situações como eles são vistos na realidade, de acordo com sua posição, sua forma e seu tamanho. Pela perspectiva, pode-se também ter a ideia do comprimento, da largura e da altura daquilo que é representado. À qual técnica a sentença apresentada está se referindo? Representação de planos. Representação por linhas. Perspectiva. Projeção Ortogonal. Cotagem de desenhos. 5/5 A é a forma de representar um objeto tridimensional numa superfície plana. Na utilizando três planos, cada plano recebe um nome de acordo com sua posição e as são chamadas de vistas. Assinale a alternativa que preenche corretamente as lacunas em branco: Perspectiva isométrica; projeção ortogonal; projeções. Projeção ortogonal; projeção ortogonal; perspectivas. Projeção ortogonal; perspectiva isométrica; perspectivas.
