Física do Movimento


Orientação de Estudos 3 - Aulas 13 a 17 da apostila

Aula 13 - Leitura Teórica Sugerida
Leitura básica:
• (Torque) HALLIDAY & RESNICK - Volume 1 - Capítulo 10, seção 10-8

Aula 13 - Lista de Exercícios
Exercício 1
Calcule:
a) O produto vetorial �⃗� × �⃗⃗�, sendo �⃗� = 3𝑖̂ + 4𝑗 ̂e �⃗⃗� = 2𝑖̂ − 1𝑗;̂
b) O produto vetorial 𝑑 × 𝑒, sendo 𝑑 = 10𝑖̂ + 2𝑗̂ − 3�̂� e 𝑒 = −5𝑖̂ + 3𝑗̂ + 7�̂�;
c) O módulo do vetor 𝑑 × 𝑒 do item b;
d) O ângulo entre os vetores 𝑑 e 𝑒 do item b. Use o produto escalar para calcular esse ângulo e confirme se
seu seno é igual a |𝑑 × 𝑒|/(|𝑑| ⋅ |𝑒|);
e) Mostre que 𝑟 = 4,33𝑖̂ + 2,5𝑗 ̂e 𝑠 = −3,5𝑖̂ + 6,062𝑗 ̂são vetores perpendiculares entre si;

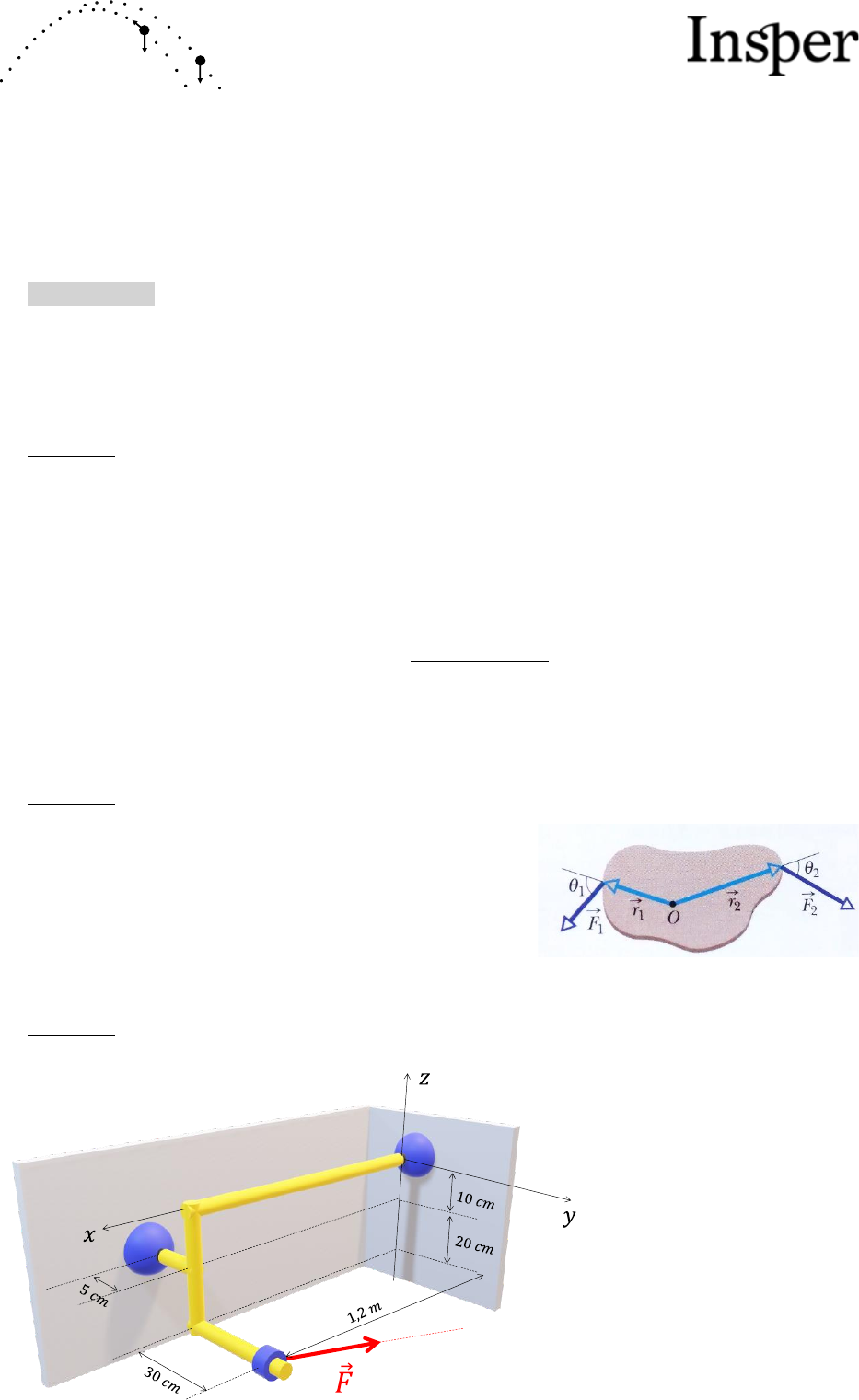

Exercício 2 (adaptado de Halliday&Resnick, sessão 10-8, ex. 45, p. 279)
O corpo da figura pode girar em torno de um eixo perpendicular
ao papel passando por O e está submetido a duas forças, como
mostra a figura. Se 𝑟1 = 1,30𝑚, 𝑟2 = 2,15𝑚, 𝐹1 = 4,20𝑁, 𝐹2 =
4,90𝑁, 𝜃1 = 75° e 𝜃2 = 60°, qual o vetor torque resultante em
relação ao eixo O? Suponha que versor 𝑖 ̂seja horizontal para a
direita e 𝑗 ̂vertical para cima.

Exercício 3 (Diagnóstico 2 – 2022-2)
Uma peça está sendo desenhada
para estabilizar a vibração de
uma desempenadeira elétrica,
por meio de um cabo de aço
esticado. A figura a seguir ilustra
uma perspectiva da peça, sendo
�⃗� a força de tração que será
aplicada no ponto 𝐶, por meio do
cabo. A peça é fixa por dois
apoios que foram projetados da
seguinte maneira:


A
B
C
Física do Movimento


• Apoio 𝐴: não permite a translação em 𝑥, 𝑦 e 𝑧, e também não permite a rotação em 𝑥, mas permite
a rotação em 𝑦 e em 𝑧;
• Apoio 𝐵: não permite a translação em 𝑥 e 𝑧, mas permite a rotação em todas as direções. Esse apoio
foi projetado para não ter nenhuma reação em 𝑦.
A origem do sistema de coordenadas coincide com o ponto A e o vetor força de tração é dado por:
�⃗� = −2.000𝑖̂ − 1.000�̂� [𝑁]
Sabendo que o peso da peça é desprezível, calcule o vetor torque da força �⃗� em relação ao ponto 𝐴.


Física do Movimento


Aula 13 - Respostas
1. a) −11 �̂�
b) 23𝑖̂ − 55𝑗̂ + 40�̂�
c) |𝑑 × 𝑒| = 71,79
d) 132,16°. Sim, o seno desse ângulo é igual à razão |𝑑 × 𝑒|/(|𝑑| ⋅ |𝑒|).
e)
|𝑟×𝑠|
|𝑟|⋅|𝑠|
= 1, portanto, o ângulo entre eles é 90°

2. −3,85�̂� [𝑁 ⋅ 𝑚]

3. 𝜏𝐴
𝐹 = −300𝑖̂ + 1800𝑗̂ + 600�̂� [𝑁 ⋅ 𝑚]



Física do Movimento


Aulas 14 a 17 - Leitura Teórica Sugerida

Leitura básica:
• (Equilíbrio estático e tipos de apoios em 2D) BEER, JOHNSTON & EISENBERG - Estática -
Capítulo 4, seções 4.3 e 4.4
• (Dinâmica da rotação) HALLIDAY & RESNICK - Volume 1 - Capítulo 10, seção 10-9
Leitura complementar:
• (Equilíbrio estático e tipos de apoios em 3D) BEER, JOHNSTON & EISENBERG - Estática -
Capítulo 4, seções 4.8 e 4.9
• (Dinâmica da rotação) NUSSENZVEIG – Volume 1 - Capítulo 12, seção 12.3

Aulas 14 a 17 - Lista de Exercícios

Exercício 1 (adaptado de Beer-Johnston 2013)
Uma viga está presa à parede por um pino em A e
sustentada, em repouso, por uma barra em B, presa à
parede no ponto C, conforme a figura. Na viga, é aplicado
um torque de 900 𝑁 ⋅ 𝑚 na direção e sentido de −�̂�,
conforme a figura. Determine as reações do pino na viga,
em A, e do apoio na viga, em B. Adote 𝑖 ̂horizontal para a
direita e 𝑗 ̂vertical para cima.

Exercício 2 (APS7 – 2018-2)
Um carro de 1.000 𝑘𝑔 está parado em uma rampa de
inclinação 20°. A distância entre os eixos das rodas é
de 1,4 𝑚, e o centro de massa está localizado a 0,6 𝑚
do eixo traseiro e a 0,2 𝑚 do piso, conforme a figura.
Supondo que ele esteja com os freios acionados
apenas nas rodas traseiras, estando as rodas
dianteiras livres, responda as questões que seguem,
adotando 𝑔 = 10 𝑚/𝑠2.
a) Considerando que o raio das rodas é 30 𝑐𝑚, qual é
o torque que a força de atrito causa em cada uma das
rodas traseiras?
b) Escreva as três equações do equilíbrio do carro no sistema de coordenadas normal-tangente em função
das intensidades das forças que atuam sobre o veículo. Use os símbolos �⃗⃗⃗�𝑑 e �⃗⃗⃗�𝑡 para as forças normais em
cada uma das rodas dianteira e traseira, respectivamente. Para a equação do torque, adote como eixo de
rotação o ponto de contato da roda traseira com o chão.
c) Calcule a intensidade das forças normais �⃗⃗⃗�𝑑 e �⃗⃗⃗�𝑡 em cada uma das rodas. Lembre-se que o carro possui
2 rodas traseiras e 2 dianteiras.
d) Se o ângulo de inclinação da rampa aumentasse, o que aconteceria com as forças normais nas rodas
dianteiras e traseiras? Elas se manteriam constantes, aumentariam ou diminuiriam?

20°
Física do Movimento


Exercício 3
Uma viga de metal de 2 metros de comprimento e 1.000N
de peso está apoiada em suas extremidades por um pino e
por um rolete, como ilustra a figura ao lado. Exatamente no
seu centro de massa (𝑪𝑴), por meio de um eixo acoplado
a um motor elétrico, é aplicado um torque 𝝉 no sentido
indicado na figura.
Responda aos itens que seguem.
a) Quais as equações de equilíbrio da viga?
b) Esboce os gráficos das reações verticais, 𝐴𝑦 e 𝐵𝑦 , em função da intensidade do torque 𝝉 aplicado no
centro de massa da viga.
c) Qual a intensidade do torque 𝝉 para que 𝐵𝑦 seja nula?
d) Supondo que o motor elétrico, em vez de ser acoplado ao centro de massa da viga, seja acoplado no ponto
A, quais os gráficos das reações verticais 𝐴𝑦 e 𝐵𝑦 em função da intensidade desse torque (𝝉)?
e) O torque 𝝉 aplicado no centro de massa se “propaga” ao longo de toda a viga?

Exercício 4 (adaptado de Beer-Johnston 2013)
Uma placa retangular uniforme de 100 kg de massa é
sustentada na posição mostrada na figura (perpendicular
à parede) pelas dobradiças A e B e pelo cabo CE. Considere
que as dobradiças A e B não exerçam qualquer esforço
axial, ou seja, na direção do eixo 𝐴𝐵. Determine:
a) o vetor tração no cabo (dica: equacione o torque
resultante na direção 𝑖)̂;
b) a equação vetorial do torque resultante em relação ao
ponto B (dica: trabalhe com a definição vetorial de torque,
em 3D);
c) as reações nos pontos A e B (adote-as nos sentidos dos
eixos);

Exercício 5 (adaptado de Beer-Johnston 2013 e complementar ao exercício 3)
A figura ao lado faz parte de uma estrutura mecânica de
amortecimento. No ponto D, é aplicada uma força de
900 𝑁 na direção vertical. A estrutura está fixa por um
pino esférico no ponto A (o que significa que o único
movimento possível para essa estrutura é a rotação em
torno do eixo 𝑦, que passa pelos pontos A e B.
Determine as reações de apoio na junta esférica em A, no
mancal em B e no rolete em C.

𝐶
𝐴
𝐵
Física do Movimento


Exercício 6 (adaptada de Avaliação Final – 2017)
Uma estação espacial capaz de gerar gravidade artificialmente no espaço sideral é
constituída de uma casca cilíndrica rotativa, como mostra a figura ao lado.
Adotando um modelo simplificado, vamos admitir que a estação espacial possa ser
aproximada por dois cilindros de paredes finas, com uma haste cilíndrica oca que
os atravessa, e duas tampas laterais, como mostram as figuras a seguir.

A figura a abaixo representa uma seção da estação espacial perpendicular ao seu eixo de rotação, e o detalhe
de um astronauta que se encontra encostado na superfície do cilindro externo, no interior da estação
espacial:
Considere que:
• a parede externa é um cilindro de paredes
finas, raio medindo 𝑅𝑒𝑥𝑡 = 40 𝑚 e massa
igual 160 toneladas;
• a parede interna é um cilindro de paredes
finas, raio medindo 𝑅𝑖𝑛𝑡 = 35 𝑚 e massa igual
140 toneladas;
• a haste central é um cilindro oco, raio
medindo 2 𝑚, comprimento igual a 2𝑅𝑖𝑛𝑡 =
70 𝑚 e massa de 75 toneladas;
• as tampas laterais são coroas circulares de paredes finas, raio externo medindo 𝑅𝑒𝑥𝑡 = 40 𝑚, raio
internomedindo 𝑅𝑖𝑛𝑡 = 35 𝑚 e massa de 110 toneladas;
a) Calcule a velocidade angular necessária para que o astronauta sinta uma aceleração de gravidade
aparente de intensidade igual a 10 𝑚/𝑠2. Para essa velocidade angular, quanto tempo a estação espacial
leva para executar uma revolução completa?
b) Calcule o momento de inércia da estação espacial em relação ao seu centro de rotação.
c) Calcule o torque externo necessário para manter o movimento de rotação da estação com velocidade
angular constante.

Exercício 7
(APS 2018) Uma torre de transmissão de
30 𝑚 de comprimento e 20 toneladas de
massa será instalada em uma região plana e
horizontal. Para isso, primeiramente ela é
montada no chão e, em seguida, erguida com o
auxílio de um guindaste.

Pino
Torre
𝑂


𝑅𝑒𝑥𝑡 𝑅𝑖𝑛𝑡
Física do Movimento


Com a torre ainda deitada no chão, uma de suas extremidades é pinada no ponto 𝑂 (ou seja, a torre pode
girar livremente em torno desse suporte, mas o suporte em si é fixo ao chão), como mostra a figura ao lado.
Em seguida, um guindaste passa a içar a torre por meio de um cabo de aço preso à outra extremidade, como
pode ser visto nas próximas figuras. A extremidade do cabo conectada ao guindaste sempre permanece
numa altura de 40 𝑚 e a distância entre o pino da torre e o ponto em que o guindaste está fixado no chão é,
também, de 40 𝑚 . Além disso, sabe-se que o centro de massa da torre se encontra na metade do seu
comprimento.
Instante inicial Instante 𝒕 > 𝟎

Até o instante 𝑡 representado, o plano que contém o guindaste, a torre, a reta perpendicular ao solo e o cabo
de aço não gira. Inicialmente, o ângulo formado entre o cabo de aço e a reta perpendicular ao solo, a qual
passa pelo pino e pelo ponto de fixação do cabo no guindaste, tem medida 𝜃0. Posteriormente, num instante
𝑡, esse ângulo passa a ter medida 𝜃 e a torre forma com o solo um ângulo de medida 𝛼. Como o processo é
extremamente lento, pode-se admitir que, em todos os instantes, a torre se encontra em equilíbrio. Em um
certo instante 𝑡, tem-se 𝜶 = 𝟑𝟎° e 𝜽 = 𝟒𝟓°. Nesse instante, determine:
a) As equações da resultante de forças na torre.
b) A equação do torque resultante em relação ao pino 𝑂.
c) A intensidade da tração e das reações no pino 𝑂.
d) Se, no instante 𝑡 representado na figura o cabo se rompesse, qual seria a aceleração angular da torre
nesse instante? Considere que o momento de inércia da torre em relação ao ponto 𝑂 seja 𝐼 =
𝑚⋅𝑙2
3
.

Exercício 8 (adaptada de APS 2019)
A biomecânica estuda a estrutura e a função dos sistemas
biológicos utilizando princípios e leis da mecânica. Um dos
ramos de pesquisa da biomecânica é a avaliação dos esforços a
que estão submetidos músculos, ossos e articulações de um ser
humano que executa uma determinada tarefa. É o caso do
levantamento de halteres, ilustrado ao lado.
 Para determinar a intensidade da tração exercida pelo bíceps
no antebraço e da força exercida pelo úmero no antebraço
através da articulação do cotovelo, considere o modelo
simplificado a seguir (fora de escala).
Reta perpendicular ao solo Reta perpendicular ao solo
Física do Movimento



No esquema anterior, o eixo de rotação é representado por O, o ponto de inserção do bíceps no rádio por
B, o centro de massa do antebraço + mão por G e o ponto de apoio do halteres na mão por H. A linha
pontilhada representa o eixo do bíceps e o eixo 𝑂𝐻̅̅ ̅̅ do antebraço está na posição horizontal. Considere que
a massa do antebraço + mão seja igual a 3,0 kg, que a massa do halteres seja igual a 20 kg e que OB = 4 cm,
OG = 15 cm, OH = 30 cm e  = 60𝑜 . Adote g = 10 m/s2.
a) Determine a intensidade aproximada da tração no bíceps, em newtons, para a situação de equilíbrio
estático. Sugestão: utilize o esquema fornecido para marcar as forças e os braços de alavanca.
b) Determine a intensidade aproximada da força que o braço exerce no antebraço através da articulação
do cotovelo, em newtons, para a situação de equilíbrio estático. Suponha que a articulação do cotovelo se
comporte como um apoio do tipo pino.
c) Suponha que o atleta afrouxe subitamente o seu bíceps, mas sem largar o halteres. Nesse caso, a tração
no bíceps torna-se momentaneamente nula e o antebraço gira em torno do ponto O (fixo). Determine a
aceleração angular aproximada do antebraço nesse instante, em 𝑟𝑎𝑑/𝑠2. Para essa situação, considere que
o antebraço do atleta seja uma barra de massa desprezível e que existam dois corpos puntiformes G e H
presos a ela. As massas dos corpos G e H são respectivamente iguais a 3 kg e 20 kg.

 Exercício 9 (adaptada de Avaliação Individual - 2020-2)
Um gerador eólico com três pás sofre uma rajada de vento frontal, que
aplica forças resultantes em cada pá de sua turbina, como mostra a
figura. Note que as forças �⃗�1, �⃗�2 e �⃗�3 estão contidas no plano 𝑦𝑧.
Esse trio de forças produz um torque no eixo da turbina, representado
pelo ponto A, causando o seu movimento de rotação.

O gráfico ao lado mostra a intensidade da velocidade angular da
turbina, em 𝑟𝑎𝑑/𝑠, em função do tempo 𝑡, em segundos, nos primeiros
instantes do movimento. Determine o momento de inércia da
turbina em relação ao eixo que passa por 𝐴, em 𝑘𝑔𝑚2, sabendo
que:
• |�⃗�1| = |�⃗�2| = |�⃗�3| = 150 𝑁;
• |𝑟1| = |𝑟2| = |𝑟3| = 0,5 𝑚;
• 𝛼 = 30°;
• Os únicos torques aplicados na turbina são aqueles
relacionados às forças �⃗�1, �⃗�2 e �⃗�3.



0
 (𝑟𝑎𝑑/𝑠)
𝑡 (𝑠)
3,0
0,5
Física do Movimento


Exercício 10
Anemômetros são equipamentos que registram a velocidade de fluidos, e são muito usados para medir a
velocidade do vento em estações meteorológicas. Considere um anemômetro composto por uma barra de
500 𝑔 e comprimento total de 50 𝑐𝑚, conforme mostra a figura a seguir, e uma cuia de 750𝑔, cujo centro
de massa está alinhado com a extremidade da barra. Sabendo que a velocidade angular da barra variou
conforme o gráfico abaixo, determine o torque aplicado pelo vento no instante 2𝑠. Para resolver esse
problema, considere que a cuia possa ser representada por um corpo puntiforme localizado em seu centro
de massa.







Exercício 11 (adaptado de Avaliação Final 2023-1-Férias)
Um disco fino, homogêneo, de massa 20 𝑘𝑔 e raio 150 𝑚𝑚, está ligado à
extremidade de uma barra biarticulada 𝐵𝐶, de massa desprezível. O disco
gira com velocidade angular = 60 𝑟𝑎𝑑/𝑠 em torno de 𝐵, no sentido
indicado na figura, no instante em que é encostado em uma parede vertical,
de coeficiente de atrito cinético 𝜇𝐶 = 0,3. O centro de massa do disco
permanece na posição ilustrada na figura durante todo o intervalo de
tempo entre o instante em que é colocado em contato com a parede e o
instante em que para de girar.
Determine o intervalo de tempo necessário para que o disco pare de girar,
em segundos. São apresentados abaixo os momentos de inércia de um
disco fino e homogêneo.



40 𝑐𝑚 10 𝑐𝑚
barra
cuia
vento
Física do Movimento


Aulas 14 a 17 - Respostas

1. Em A, a força que o pino aplica na viga é �⃗�𝐴 = −3.133,33�̂� − 950𝑗̂. Em B, a força que a barra aplica na viga
é �⃗�𝐵 = 3.133,33𝑖̂ + 2350𝑗̂.

2. a) Aproximadamente 513 𝑁 ⋅ 𝑚
b) 𝑅𝑡 = −2𝐴+ 𝑃 ∙ sen20°; 𝑅𝑛 = 2𝑁𝑑 + 2𝑁𝑡 − 𝑃 ∙ cos20°; 𝜏𝑡 = 𝑃 ∙ cos20° ∙ 0,6 − 2𝑁𝑑 ∙ 1,4 − 𝑃 ∙ sen20° ∙ 0,2
c) 𝑁𝑑 = 1.769 𝑁; 𝑁𝑡 = 2.929 𝑁
d) Ao aumentar o ângulo, 𝑁𝑑 diminui e 𝑁𝑡 aumenta.

3. a) 𝐵𝑥 = 0; 𝐴𝑦 + 𝐵𝑦 − 1000 = 0; 𝜏𝐶𝑀
𝑅 = −𝐴𝑦 + 𝐵𝑦 + 𝜏 = 0
b)





c) 1000 𝑁𝑚
d)





e) Sim! Chegaremos aos mesmos gráficos se equacionarmos o equilíbrio da viga em relação ao ponto B, o
que mostra que é indiferente o acoplamento do torque 𝜏 no centro de massa ou em qualqueroutro ponto.
O torque aplicado a um corpo rígido se propaga pela estrutura;

4. a) �⃗⃗� = 500𝑗̂ − 333,33�̂� [𝑁];
b) 𝜏𝐵
𝑅 = 𝜏𝐵
𝐴𝑦
+ 𝜏𝐵
𝐴𝑧 + 𝜏𝐵
𝑃 + 𝜏𝐵
𝑇;
𝜏𝐵
𝑅 = (−0,78𝑖)̂ × 𝐴𝑦 �̂� + (−0,78𝑖̂) × 𝐴𝑧�̂� + (−0,39𝑖̂ + 0,225�̂�) × −1000𝑗̂ + (0,45�̂� + 0,09𝑖)̂ × (500𝑗̂ −
333,33�̂� ) == 0⃗⃗;
𝜏𝐵
𝑅 = (−0,78𝐴𝑦�̂�) + (0,78𝐴𝑧𝑗)̂ + (390�̂� + 225𝑖)̂ + (45�̂� − 225𝑖̂ + 30𝑗̂) = 0⃗⃗;
𝜏𝐵
𝑅𝑥 = 225 − 225 = 0;
𝜏𝐵
𝑅𝑦
= 0,78𝐴𝑧 + 30 = 0;
𝜏
𝐴𝑦
500
𝐴𝑦(𝜏) =
𝜏
2
+ 500
𝜏
𝐵𝑦
500 𝐵𝑦(𝜏) = −
𝜏
2
+ 500
𝜏
𝐴𝑦
500
𝐴𝑦(𝜏) =
𝜏
2
+ 500
𝜏
𝐵𝑦
500 𝐵𝑦(𝜏) = −
𝜏
2
+ 500
Física do Movimento


𝜏𝐵
𝑅𝑦
= −0,78𝐴𝑦 + 390 + 45 = 0;
c) 𝐴𝑧 = −38,46 𝑁; 𝐴𝑦 = 557,69 𝑁;
𝐵𝑧 = 371,79 𝑁; 𝐵𝑦 = −57,69 𝑁;
d)
𝑑�⃗⃗⃗⃗�
𝑑𝑡
= 33,33𝑖 ̂[𝑟𝑎𝑑/𝑠2]. O módulo da aceleração diminui, já que o torque da força peso diminui conforme
o ângulo entre o vetor posição e a força peso diminui;

5. 𝐴 = 0𝑖̂ + 0𝑗̂ + 750�̂� [𝑁]; �⃗⃗� = 0𝑖̂ − 450�̂� [𝑁]; 𝐶 = 600�̂� [𝑁];

6. a) = 0,5 𝑟𝑎𝑑/𝑠 e 𝑇 ≅ 12,57𝑠
b) 𝐼 = 768.875.000 𝑘𝑔 ⋅ 𝑚2
c) 𝜏𝑅𝑒𝑥𝑡 = 0⃗⃗

7. a) 𝑅𝑥 = 𝑂𝑥 − 𝑇𝑐𝑜𝑠45° = 0 e 𝑅𝑦 = 𝑂𝑦 − 200.000 + 𝑇𝑠𝑒𝑛45° = 0
b) 𝜏𝑂
𝑅 = −200.000 ⋅ 15 cos 30° + 𝑇𝑐𝑜𝑠45° ⋅ 30𝑠𝑒𝑛30° + 𝑇𝑠𝑒𝑛45° ⋅ 30𝑐𝑜𝑠30° = 0
c) 𝑇 = 89,66 𝑘𝑁, 𝑂𝑥 = 63,4 𝑘𝑁 e 𝑂𝑦 = 136,6 𝑘𝑁
d)
𝑑𝜔
𝑑𝑡
= −0,43 𝑟𝑎𝑑/𝑠2 (o sinal negativo indica que o sentido de rotação é horário)

8. a) 𝑇  1862 𝑁
b) 𝐹  1666,78 𝑁
c)
𝑑
𝑑𝑡
= −34,54 𝑟𝑎𝑑/𝑠2

9. 𝐼𝐴 = 18,75 𝑘𝑔 ∙ 𝑚
2

10. 𝜏𝑅 = 0,0583 𝑁 ⋅ 𝑚

11. Δ𝑡 ≈ 3,05 𝑠


Física do Movimento


Tabela com momentos de inércia de configurações clássicas
