Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
ESQUADRIAS
Esta ficha se aplica
aos seguintes
componentes
Esquadrias.

Ver Catálogo de Componentes FDE.
Categoria Janela / Window

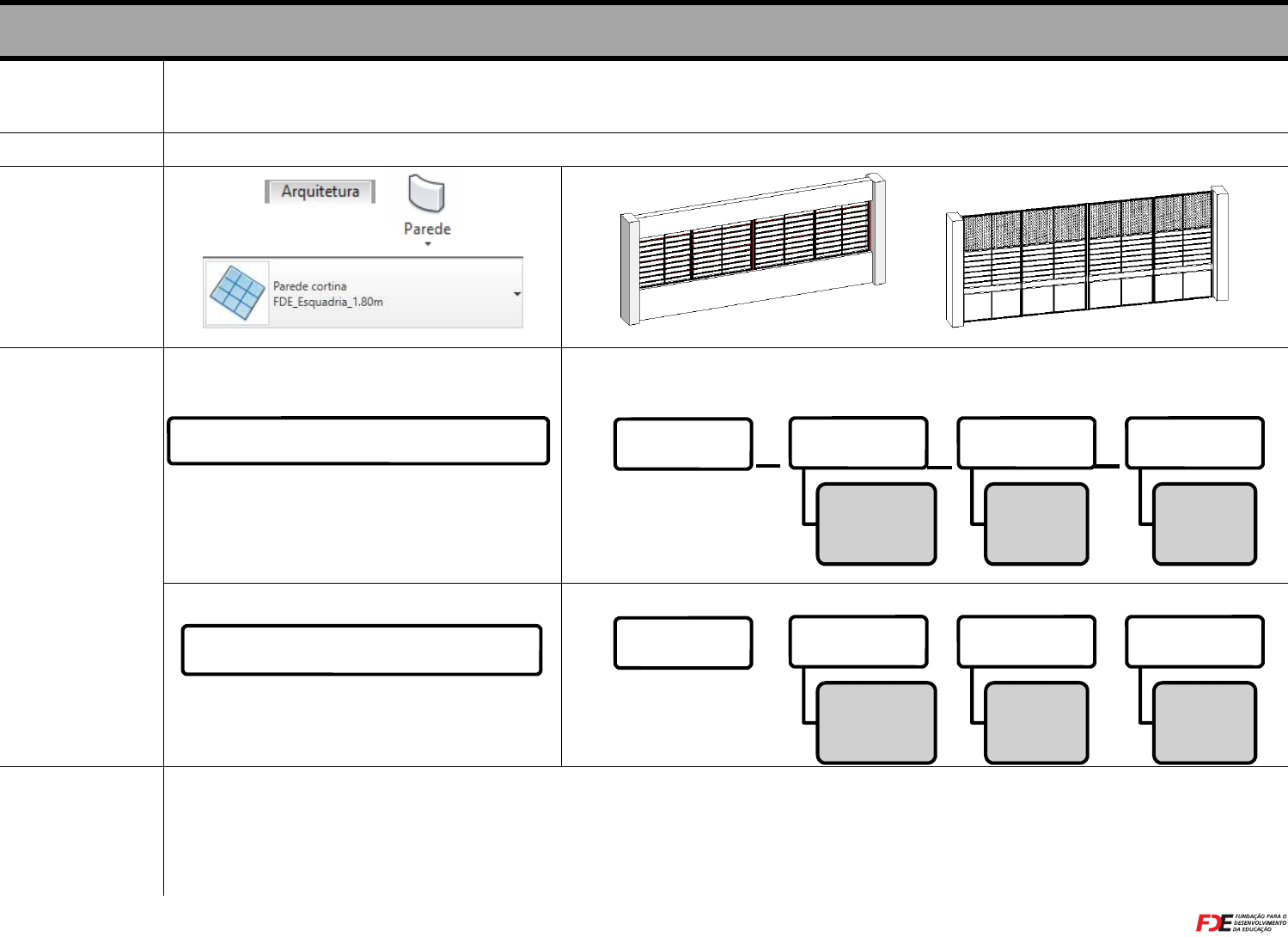

Ferramentas no
Autodesk Revit
para utilização dos
componentes no
projeto


Lógica de
Nomenclatura da
Família e do Tipo
Nomenclatura da Família:



Estrutura:

Nomenclatura do Tipo: igual à nomenclatura da famíla

Estrutura:
Principais ações
• Criar uma parede cortina através da ferramenta Parede, e escolher uma Parede cortina (Curtain wall).
• Foram criadas 2 tipos de Parede cortina configuradas para as modulações horizontais de 0,90m e 1,80m para auxiliar a criação de panos com a
modulação FDE, porém também pode ser utilizada uma família de Parede cortina sem modulação inicial.
• Após a definição dos eixos verticais e horizontais, substitua os painéis iniciais por famílias de esquadrias, adicione os montantes verticais e horizontais
(ME-02 e ME-03) e os peitoris (PE-02) utilizando os eixos da parede cortina.
• Verifique se a esquadria escolhida está de acordo com as dimensões do componente, utilizando como referência os parâmetros “Verificação altura do
componente ” e “Verificação largura do componente ”.
FDE XXXX
código do
componente
(EA13, EF04,
etc)
Nome
nome do
componente
(XXxXXcm)
dimensões do
componente
(LarguraxAltura)
FDE XXXX
código do
componente
(EA13, EF04,
etc)
Nome
nome do
componente
(XXxXXcm)
dimensões do
componente
(LarguraxAltura)
FDE_EF04_EsquadriadeFerro(180x60cm) a'
FDE_EF04_EsquadriadeFerro(180x60cm) '
Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
PARÂMETROS

Para todas as esquadrias deverão ser alterados apenas os parâmetros que definem os materiais do vidro e da pintura da esquadria:

• Material (Vidro): aplica o material ao vidros da esquadria e deverá ser escolhido apenas os materiais referentes às fichas de Serviço de Vidros (S13).
• Pintura (Esquadria): aplica o material de pintura nas partes metálicas da esquadria, utilizar o material referente às fichas de Serviços de Pinturas para esquadrias (S14), e para
escolha da cor deverá ser duplicado seu material e o Asset que controla as características de aparência do mesmo.



Para todas as esquadrias deverão ser verificadas se as dimensões do componente estão de acordo com as tolerâncias previstas nas fichas do catálogo, a principio a esquadrias respeitará
a modulação da Parede cortina, a menos que a mesma esteja em desacordo, neste caso a esquadria não obedecerá a modulação dos eixos e, além disso, os parâmetros “Verificação
altura do componente ” e “Verificação largura do componente ” apresentarão mensagens de alerta:





Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
DOCUMENTAÇÃO

Para identificar uma família de esquadria, utilize a nota-chave do elemento. Este parâmetro refere-se ao código da ficha do Catálogo de Componentes da FDE.





Este parâmetro poderá ser extraído em tabela, através do campo Nota-Chave junto ao código de serviço do componente, através do campo Código de Montagem:




CHECKLIST DO PROCESSO DE UTILIZAÇÃO DO COMPONENTE E M PROJETO
