LISTA DE EXERCÍCIOS
1) (Concurso DNER) Numa curva circular com um raio de 170 m, queremos locar um
ponto logo à frente do ponto de curvatura (PC). Sabemos que o comprimento do arco é
de 20 m. A soma das coordenadas sobre a tangente deste ponto são (considerar sen 3,3703º
= 0,058789 e cos 3,3703º = 0,9983):
a) 0,168 m
b) 0,924 m
c) 1,848 m
d) 21,14 m
2) Em uma curva horizontal circular, conhecem-se os seguintes elementos: G20=1º,
E(PC)=55 + 9,83 e E(PT)=81 + 9,83. Se alterarmos o raio dessa curva para 2000 m,
qual será a estaca do novo PT?
3) Dados ∆=30º, R=680 m e E(PI)=205+2,52, calcular G, T, D, E(PC) e E(PT).

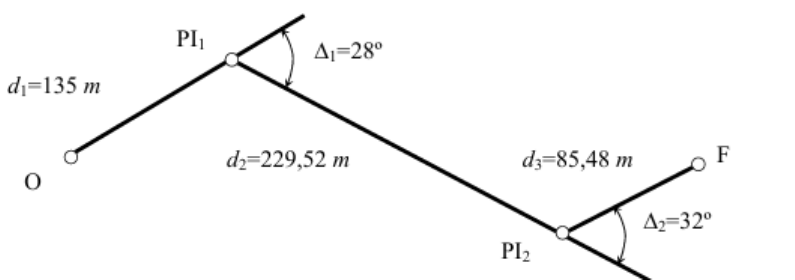

4) Dado o traçado da figura, adotar para as curvas 1 e 2 os maiores raios possíveis.

5) Em um trecho de rodovia temos duas curvas circulares simples. A primeira começando
na estaca 10+0,00 e terminando na estaca 20+9,43 com 300 m de raio. A segunda
começando na estaca 35+14,61 e terminando na estaca 75+0,00 com 1500 m de raio.
Deseja-se aumentar o raio da primeira curva para 600 m sem alterar a extensão total do
trecho. Qual deverá ser o raio da segunda curva? Dados: ∆1=40º e ∆2=30º.
6) Considere a localização em planta das tangentes de uma curva (figura 1) e a seção
transversal da estrada (figura 2). Pede-se: a) Raio mínimo da curva circular. Verificar
condição mínima de visibilidade e determinar o afastamento mínimo necessário do talude
para uso do raio mínimo quanto à estabilidade. b) Calcular todos os elementos da curva
circular. c) Calcular as coordenadas (x,y) dos pontos PC e PT da curva escolhida.
ADOTAR:
Velocidade de projeto, V = 100 km/h
Coeficiente de atrito longitudinal, fL = 0,3
Máximo coeficiente de atrito transversal, fT = 0,13
Rampa, i = 0%
emax = 12%

7) Calcular as curvas de transição abaixo:
a) E(PI) = 342 + 2,50 ∆ = 55º Rc= 680 m V= 80 km/h
b) E(PI) = 1350 + 12,73 ∆ = 12º Rc=2100 m V=120 km/h
c) E(PI) = 476 + 9,50 ∆ = 66º24' Rc= 830 m V=100 km/h
d) E(PI) = 757 + 6,75 ∆ = 82º Rc= 600 m V= 70 km/h
