Alice Marçal Pires – T6

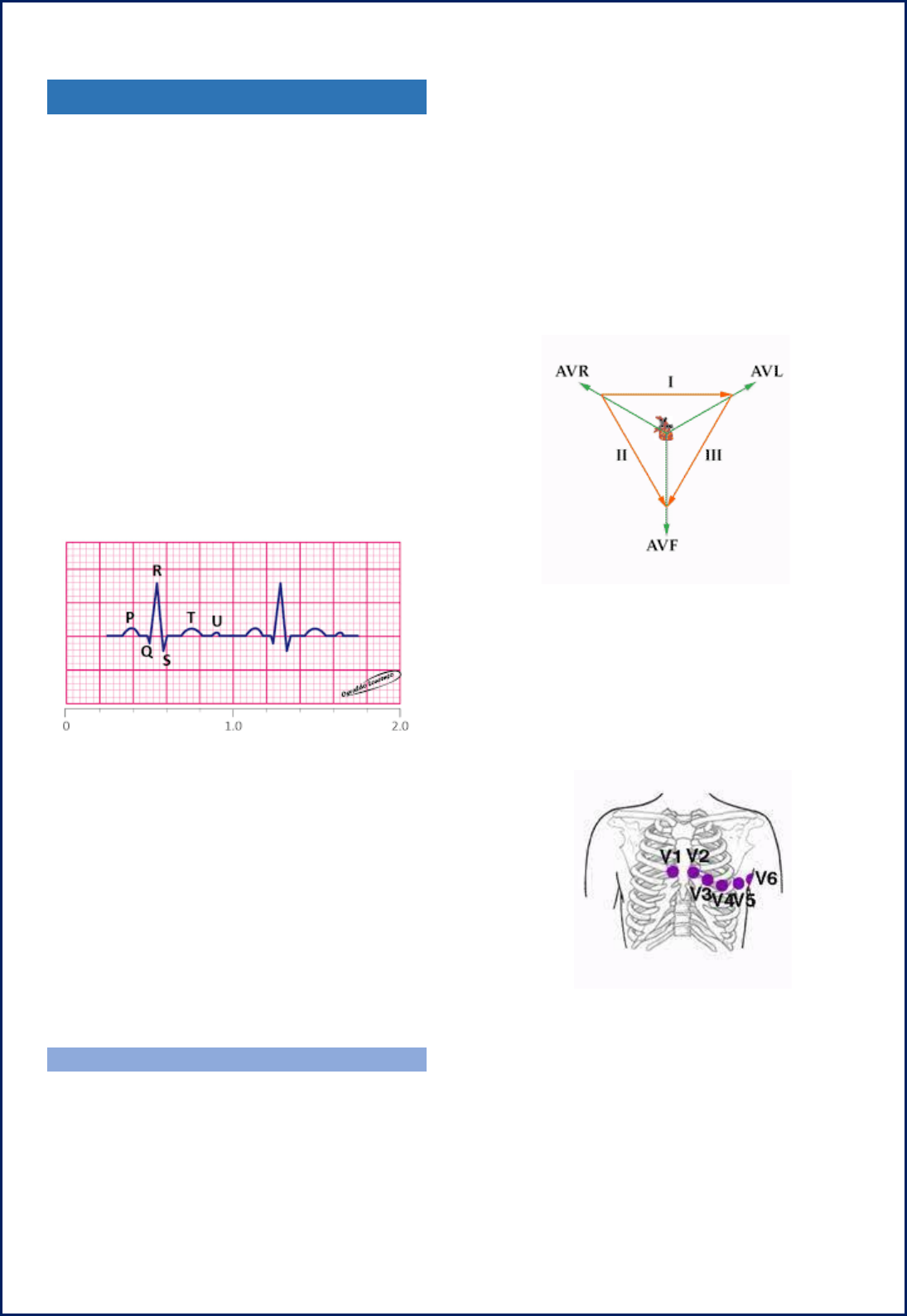

ELETROCARDIOGRAMA
 É o registro da atividade elétrica do
coração. Para a sua avaliação e interpretação,
vamos sempre considerar os dados clínicos do
paciente.
 A máquina pode ter calibração auto ou
manual, e ser calibrada em N, 2N ou N/2. Isso
interfere na amplitude das ondas, sendo que N é a
amplitude que já conhecemos, 2N é o dobro e N/2
é a metade. Prestar atenção nisso porque pode
levar a erros!
Os átrios se contraem antes dos ventrículos.
Isso vemos no ECG: a onda P representa a
contração/despolarização atrial; o complexo QRS é
a sístole/despolarização ventricular; e onda T é a
repolarização ventricular (diástole).

O nó sinusal é o marcapasso natural do
coração. Ele inicia o impulso cardíaco, que então
passa para o AD → AE → NAV (nó atrioventricular)
→ feixe de His (intervalo PR) → ramos E e D (pelas
fibras de Purkinje).
FC normal entre 60 e 100. Calcula R-R,
1500 dividido pelo número de quadradinhos. Ou
podemos usar a regra dos 10 segundos para
calcular a FC → quando o registro tem 10 segundos
por página, pode-se contar o número de
batimentos nesse tempo e multiplicar por 6.
Derivações eletrocardiográficas
 É importante saber qual derivação
corresponde a cada região do coração, é
importante em casos de infarto, por exemplo.
 Tem doze derivações divididas em dois
grupos, sendo seis derivações nos membros e seis
precordiais.
 As derivações bipolares são: D1 (braço
esquerdo + braço direito); D2 (pé esquerdo + braço
direito); D3 (pé esquerdo + braço esquerdo).
As derivações unipolares são: aVr (braço
direito); aVl (braço esquerdo); aVf (perna
esquerda).

 As derivações do plano horizontal são: V1
(4° espaço intercostal, linha paraesternal direita);
V2 (4° espaço intercostal, linha paraesternal
esquerda); V3 (entre V2 e V4); V4 (5° espaço
intercostal, linha hemiclavicular); V5 (5° espaço
intercostal, linha axilar anterior); V6 (5° espaço
intercostal, linha axilar média).












Alice Marçal Pires – T6
Arranjo do traçado eletrocardiográfico
▪ Parede ântero-septal: representada por
V1 e V2.
▪ Parede anterior: representada por V3 e
V4.

▪ Parede lateral alta e ântero-lateral:
representadas por D1, aVL, V5 e V6.
▪ Parede inferior: representada por D2, D3 e
aVF.
Onda P
 Normal: altura 2,5 mm e comprimento
0,08-,010. Hipertrofia atrial gera aumento de onda
P (picale e mitrale).
Picale é quando a altura é maior que 2,5, e
representa hipertrofia do AD.
Mitrale é comprimento maior que 0,10, e
representa hipertrofia do AE.
 Todo ritmo sinusal tem necessariamente a
onda P precedendo o complexo QRS!

Intervalo PR
 Vai do início da onda P até o início do QRS.
O normal é até 0,20 (ou 5 quadradinhos). Maior
que isso, representa bloqueio atrioventricular de
primeiro grau (o estímulo não está passando do
átrio pro ventrículo).
 Menor que 0,12 significa que o estímulo
não é sinusal.
Complexo QRS
 Duração normal é até 0,11 s (ou 3
quadradinhos). Mais do que isso, temos bloqueio
de ramo (E ou D).
Segmento ST
 Do fim do QRS ao início da onda T. Tem que
estar no mesmo nível do PR.
 Supradesnivelamento significa lesão
miocárdica (início IAM) ou pericardite aguda.
 Infradesnivelamento significa também
lesão miocárdica (início IAM) ou ação de digitálicos.
Onda T
 É uma onda única e assimétrica. Tem uma
ascensão lenta e uma deiscência mais rápida, e o
ápice é arredondado.
 A isquemia miocárdica modifica a onda T.
Positiva e apiculada = isquemia sub endocárdica.
Onda T negativa e apiculada = isquemia sub
epicárdica.

Alice Marçal Pires – T6
Bradiarritmia
 Baixa frequência ventricular (abaixo de 50
de acordo com SBC). Atletas bem treinados
apresentam bradicardia normal.
➔ Bradicardia sinusal: tem origem no nó
sinusal, então tem onda P normal
precedendo cada complexo QRS. Ritmo
sinusal abaixo de 50. As causas podem ser
um tônus vagal excessivo (vômitos, sono),
tônus simpático deprimido,
medicamentos, hipotermia,
hipotireoidismo... quando relacionado ao
IAM, é transitório e tem mais a ver com
infarto de parede inferior. Mas geralmente
é benigno e dispensa tratamento. Se
associado a DC inadequado, atropina. Se
sintomático e persistente, marcapasso.

Pausa sinusal
Quando tem ritmo sinusal, e de repente
tem uma pausa dos batimentos! Depois volta
sinusal. Comum em pacientes atletas durante o
sono. Se for um caso de doença do NSA, em que a
pessoa tem sintomas e pausas longas (mais que 3
segundos) durante a vigília, é interessante instalar
um marcapasso.

Bloqueio AV de primeiro grau
 Tempo de condução AV está aumentado,
então o intervalo PR é longo. A condução está
presente, só aumentada. Ou seja, sempre tem um
P sucedido por QRS. Nunca é sintomático.

Bloqueio AV de segundo grau
 A condução AV é intermitente.
➔ Tipo 1 (Mobitz): o intervalo PR vai ficando
mais longo até que uma onda P não é
conduzida. Aí o intervalo PR subsequente é
mais curto e vai aumentando até surgir
uma P não conduzida de novo. Pode surgir
na fase aguda de um IAM de parede
inferior!
➔ Mobitz 2: o intervalo PR é fixo, até surgir
uma P não conduzida. Pode evoluir para
bloqueio AV total e exige marcapasso!

Bloqueio AV total
 Não existe condução AV. Apresenta
síncopes ou sintomas de baixo débito. Pode ser
devido a doença estrutural do sistema de
condução ou por ação de medicamentos.
Geralmente precisa de marcapasso definitivo.
 No ECG vai ver uma coisa super aleatória,
ondas P e QRS sem relação. Porque o ventrículo
não recebe o estímulo, então ele bate quando acha
que deve.
Alice Marçal Pires – T6


Bloqueios interventriculares (de ramo)
➔ BRD: tem a presença de complexos rsr’,
rsR’ ou rSR' em V1 ou V2. No eletro normal,
o QRS em V1 é negativo! No BRD fica
positivo. O R’ representa outra onda
positiva no QRS (se r minúsculo a segunda
é menor que a primeira, se R maiúsculo é
maior). Aí no ECG o complexo QRS vai
formar como se fosse um M torto. O QRS
vai ficar mais alargado que o normal (maior
que 3 quadradinhos). Em BRD a gente tem
a câmara direita batendo mais devagar
que a câmara esquerda, ou seja, batem de
forma ASSÍNCRONA.

➔ BRE: consequência da hipertrofia do VE.
Tem a presença de ondas R alargadas ou
com entalhes em V5, V6, D1 e aVL. No BRE
o QRS fica negativo em V1 e V2. Também
tem ausência de Q em V5, V6 e D1.
Desnível de ST no sentido oposto ao da
principal deflexão de QRS e onda T
também oposta ao QRS.

Taquiarritmia
 Se são SUPRAVENTRICULARES, o QRS é
estreito. Se são ventriculares, o QRS é largo. As
manifestações clínicas geralmente são palpitações,
dispneia, diaforese e dor precordial.
➔ Taquicardia sinusal: ritmo normal, acima
de 100 bpm. Pode ocorrer como resposta
a estímulos fisiológicos (exercício,
estresse) ou ser consequência de um
estímulo excessivo (hipertireoidismo,
medicações adrenérgicas, atropina...)

Taquicardia atrial
 Unifocal: P com ritmo regular, diferente da
sinusal.

 Multifocal: pelo menos 3 morfologias
diferentes, PR com variações mínimas. Toda onda
P é seguida pelo QRS!



Alice Marçal Pires – T6
Fibrilação atrial
 Não tem atividade mecânica, contração.
Ou seja, no ECG não tem onda P. O problema é que
parte do sangue não é ejetado para o ventrículo, e
pode coagular dentro do átrio. Então o paciente
pode evoluir para um AVC isquêmico!! Sempre
prestar atenção nos possíveis eventos
tromboembólicos que esse paciente pode
apresentar.
 Como não tem o comando do átrio, o
ventrículo bate a hora que ele quer. Então no ECG,
teremos intervalos R-R irregulares.
 O tratamento tem 3 objetivos: controle da
resposta ventricular; restauração da sístole atrial;
prevenção de episódios tromboembólicos.

Flutter atrial
 Tem o traçado deondas em faca. Também
não tem contração atrial, ou seja, não tem onda P.

Extrassístoles supraventriculares
 O ritmo é irregular. Tem onda P’ batendo
antes da hora, com morfologia diferente da onda P
sinusal. O QRS é estreito porque o problema é em
cima. Ao quadro clínico, pode ser assintomático ou
ter palpitação, tipo “soco no peito”.

Extrassístoles ventriculares
 Batimento precoce do ventrículo. Comum
em pessoas normais e não tem mau prognóstico.
Onda P sinusal geralmente está oculta pelo QRS.
Existem as monomórficas, quando elas têm a
mesma morfologia, e as polimórficas, quando têm
morfologias diferentes (saem de lugares diferentes
do ventrículo). Também tem as isoladas (acontece
uma vez e para), pareadas (vem em dupla) e as
bigeminadas (altera com os QRS normais).

Taquicardias ventriculares
 Tem maior morbimortalidade. Tem alta
chance de degeneração para fibrilação ventricular
ou assistolia. O quadro clínico geralmente
apresenta palpitações e dor torácica.
Taquicardia ventricular não sustentada (TVNS)
 FC > 100, pelo menos 3 batimentos
consecutivos, autolimitada. Duram menos que 30
segundos.


Alice Marçal Pires – T6
TV sustentada (TVS)
 Pelo menos 3 batimentos que duram mais
do que 30 segundos. FC > 100 bpm.

TV polimórfica
 As morfologias dos QRS são diferentes. Se
durar mais que 30 segundos, se fala TV polimórfica
sustentada...

➔ Torsades de pointes: QRS largo,
polimórfica, autolimitada, com QRS
girando em torno da linha de base.
Geralmente se corrige com sulfato de
magnésio. Ainda tem pulso (diferencia da
FV).


Fibrilação ventricular (FV)
 Ritmo caótico, sem pulso, sem padrão
nenhum, com amplitudes e frequências variáveis.
Geralmente é precedido de TV ou torsades de
pointes, que degeneram em FV.

Assistolia
 Ausência de atividade ventricular contrátil
e elétrica em pelo menos 2 derivações
eletrocardiográficas.

ECG na ICO (insuficiência coronariana obstrutiva)
Isquemia
 Alteração na onda T, fica pontiaguda e
simétrica (ela naturalmente é assimétrica). Ou seja,
fica com amplitude aumentada!
Lesão subendocárdica
 Infra do segmento ST.
Lesão transmural
 Supra de ST. Pega a artéria inteira, obstrui
completamente a passagem de sangue.

Evolução das alterações do ECG no IAM
Primeiros minutos do infarto: QRS apiculado,
ondas T hiperagudas.
Alice Marçal Pires – T6
Mais ou menos 30 minutos: supradesnivelamento
do segmento ST.
Aproximadamente 6 horas: surgimento de onda Q
patológica (isso é por causa da necrose...)
24 horas: inversão da onda T.
1 semana: regressão do supra.
Ou seja, a partir de 6 horas de evolução, a
onda Q aumenta, enquanto que o
supradesnivelamento do ST diminui
progressivamente! A onda T, muito ampla e
positiva no início, fica achatada e depois negativa,
e a profundidade vai aumentando.
Necrose
Desaparecimento total ou parcial da onda
T; aparecimento de complexo QRS tipo QS ou com
onda Q patológica. Ou seja, a onda Q é maior que
1/3 do QRS total.
Diagnóstico evolutivo
Fase hiperaguda → 6 horas iniciais; onda R ainda
preservada (QRS normal), supra de ST e onda T
positiva alta.
Fase aguda → até 3ª semana de evolução; QRS do
tipo QS ou com onda Q patológica, segmento ST
supradesnivelado/convexo, onda T
negativa/simétrica/pontiaguda. Infarto em
evolução!
Fase crônica → mais de 3 semanas; permanece QS
ou onda Q patológica, ST e T normais ou padrão
anterior. Infarto antigo!
Sobrecargas atriais
 O átrio direito é o primeiro a se ativar, e
depois as fibras estimulam o átrio esquerdo. Isso é
importante para entender que quando falamos em
largura da onda P, é sobre o AE; e quando falamos
em altura, estamos nos referindo ao AD.
 A sobrecarga do átrio esquerdo (SAE)
cursa, então, com uma onda P mais larga ou com
uma onda P bífida (entalhe em cima). Larga = mais
que 3 quadradinhos.
 Já na sobrecarga do átrio direito (SAD), a
onda P tem duração normal e amplitude
aumentada, maior que 2,5 mm.

Hipertrofias ventriculares
 Hipertrofia é diferente de dilatação. Na
hipertrofia, ocorre muita pressão ao longo da vida,
e isso aumenta a espessura da parede ventricular.
Já na dilatação, ocorre aumento de volume,
quando o ventrículo recebe uma quantidade muito
grande de sangue, começa a não suportar, e então
dilata.
