Iniciado em domingo, 4 mai 2025, 16:33
Estado Finalizada
Concluída em domingo, 11 mai 2025, 08:55
Tempo
empregado
6 dias 16 horas
Avaliar 0,40 de um máximo de 0,50(80%)
Questão 1
Completo
Atingiu 0,05 de 0,05
Ao aplicar a análise nodal em circuitos com fonte de tensão, deve-se tomar um cuidado especial com a polaridade da fonte.
Como sabemos, a corrente tende a ir do ponto de maior potencial para o ponto de menor potencial. Dessa forma, ao
atribuirmos sentidos arbitrários para as correntes, temos que nos atentar para o lado da fonte que a corrente está “entrando”.

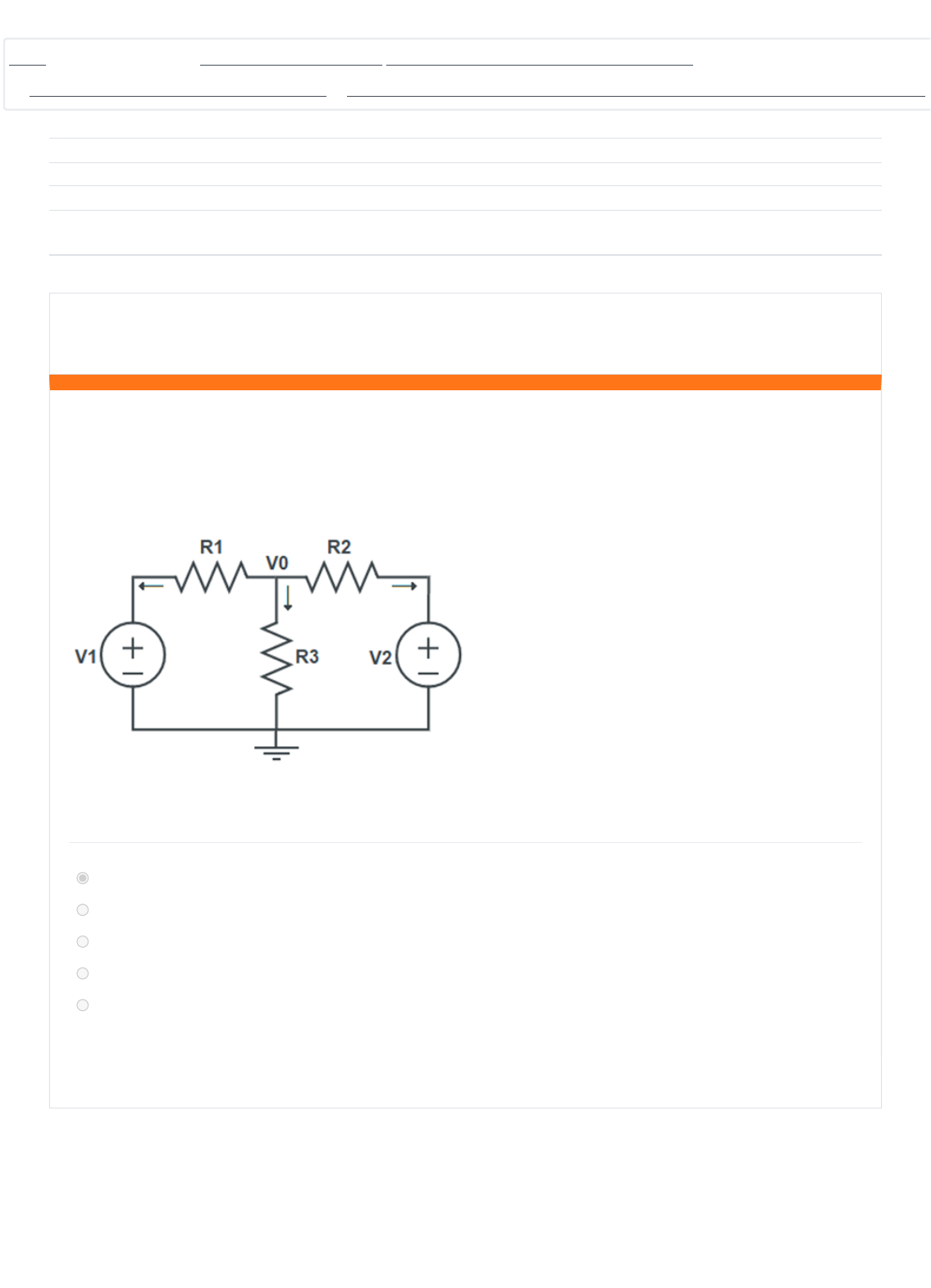

Aplique a análise nodal no circuito a seguir, com duas fontes de tensão. Tendo em vista que os valores de R1 = 5 Ω, R2 = R3 =
10 Ω, V1 = 15 V e V2 = 1 V, a tensão em V0 será de:
a. 7,5 V
b. 1 V
c. 10 V
d. 15 V
e. 14 V
Sua resposta está correta.
Painel / Minhas Disciplinas / TECNOLÓGICO EM AUTOMAÇÃO INDUSTRIAL-disc. 23- ANÁLISE DE CIRCUITOS
/ ATIVIDADE DE ESTUDO 01 - VALOR 0,5 PONTOS / AB1 - CLIQUE AQUI PARA REALIZAR A ATIVIDADE DE ESTUDO 01 - PRAZO FINAL: 11/05/2025
https://www.eadunifatecie.com.br/course/view.php?id=68784
https://www.eadunifatecie.com.br/course/view.php?id=68784
https://www.eadunifatecie.com.br/my/
https://www.eadunifatecie.com.br/course/view.php?id=68784
https://www.eadunifatecie.com.br/course/view.php?id=68784#section-4
https://www.eadunifatecie.com.br/mod/quiz/view.php?id=2410918
Questão 2
Completo
Atingiu 0,05 de 0,05
Sabe-se que um circuito em paralelo é composto por dois ou mais ramos que compartilham um ponto de energia em comum.
Ou seja, há um ponto de derivação para todos os componentes associados no qual a corrente elétrica é dividida
proporcionalmente, de acordo com o valor de sua resistência.

Analise o circuito com componentes em série e em paralelo a seguir e assinale V para a(s) afirmativa(s) verdadeira(s) e F para
a(s) falsa(s).
( ) Independente de seus valores ôhmicos, os terminais dos resistores R1, R2 e R3 e R6 terão a mesma tensão e serão
numericamente iguais a V1.
( ) Se o valor ôhmico de R4 for maior que R3, e R1=R2=R3, então o valor da corrente que passa pelo resistor R3 é diferente do
valor da corrente que percorre os resistores R4, R5 e R6.
( ) Se substituirmos os resistores R4, R5 e R6 por um único resistor, Ra, então o valor da tensão nos terminais de Ra será
numericamente igual à tensão em R1.
( ) Mantendo os Resistores R1, R2 e R3, porém tirando os resistores R4, R5 e R6, será formado um laço em curto-circuito. Neste
laço não haverá nem corrente e não tensão.

Agora, assinale a alternativa que apresenta a sequência correta:
a. V, F, F, V.
b. F, F, V, F.
c. F, V, V, F.
d. F, V, F, V.
e. V, V, V, F.
Sua resposta está correta.
Questão 3
Completo
Atingiu 0,05 de 0,05
Um circuito elétrico é basicamente composto por fontes de tensão e/ou corrente, componentes elétricos (resistores, indutores e
capacitores) e condutores. Quando o circuito elétrico está fechado, uma corrente elétrica é produzida através da diferença de
potencial da fonte, fluindo pelo caminho fechado dos circuitos e passando por todos os componentes que compõe esse
circuito.
Utilizando os seus conhecimentos sobre circuitos elétricos, analise o esquema e as afirmativas a seguir. Marque V para a(s)
afirmativa(s) verdadeira(s) e F para a(s) falsa(s).
Dados: R1 = R2 = 15 Ω, R3 = R4 = 10 Ω e V1 = 100 V.
I. ( ) É possível substituir os 4 resistores por um único de 50 Ω.
II. ( ) A tensão nos terminais de R2 é de 30 V.
III. ( ) Se for acrescentado um resistor R3 = 10 Ω em paralelo apenas com R1, a resistência equivalente do circuito será de 40
Ω.
IV. ( ) Considerando o circuito do desenho, se for acrescentado uma resistência Ra em paralelo com R1 e uma resistência Rb
em paralelo com R3, desconsiderando os valores de cada resistor, a resistência equivalente seria de:

A seguir, assinale a alternativa que apresenta a sequência correta:
a. F, F, V, V.
b. V, V, F, V.
c. V, V, F, F.
d. F, V, F, F.
e. V, F, V, F.
Sua resposta está correta.
Questão 4
Completo
Atingiu 0,00 de 0,05
Fontes dependentes funcionam similarmente às fontes independentes (elementos ativos que mantém uma tensão ou corrente
constante em seus terminais), mas o valor nominal fornecido por este elemento depende da tensão ou da corrente de um outro
elemento do circuito. Dessa forma, ao analisar um circuito com uma fonte dependente (seja ela de tensão ou corrente), deve-se
observar com qual outro valor ela está se relacionando. Utilizando os seus conhecimentos e o método da análise nodal, análise
nodal, dados que R1 = 4 Ω, R2 = R3 = 8 Ω e Va = 10 V, o valor da corrente I1 será de aproximadamente:

a. 4,3 A
b. 2 A
c. 2,3 A
d. 5,5 A
e. 1,1 A
Sua resposta está incorreta.
Questão 5
Completo
Atingiu 0,00 de 0,05
a. 15 V
b. 7, 50 V
c. 8, 55 V
d. 20 V
e. 26,70 V
Sua resposta está incorreta.
Questão 6
Completo
Atingiu 0,05 de 0,05
Leia o excerto a seguir:

“A análise nodal fornece um procedimento genérico para análise de circuitos usando tensões nodais como variáveis de circuitos.
Optar por tensões nodais em vez de tensões de elementos como variáveis é conveniente e reduz o número de equações que se
deve resolver simultaneamente.”

Fonte: ALEXANDER, SADIKU. Fundamentos de circuitos elétricos. 5. ed. São Paulo: AMGH Editora LTDA, p. 38-39, 2013.

Levando em consideração o circuito abaixo, considerando o potencial elétrico no nó A maior que em B, utilize os seus
conhecimentos sobre análise de circuitos e o método de análise nodal para julgar quais das afirmativas a seguir estão corretas,
em seguida, marque V para a(s) verdadeira(s) e F para a(s) falsa(s).
A seguir, assinale a alternativa que apresenta a sequência correta.
a. F, V, V, V.
b. V, V, F, F.
c. V, V, F, V.
d. V, F, V, V.
e. F, F, V, F.
Sua resposta está correta.
Questão 7
Completo
Atingiu 0,05 de 0,05
a. 2 A e 2 V.
b. 10 A e 2 V.
c. 4 A e 10 V.
d. 5 A e 10 V.
e. 2 A e 4 V.
Sua resposta está correta.
Questão 8
Completo
Atingiu 0,05 de 0,05
Sabe-se que em circuitos com resistores em paralelos (isto é, resistores cujos terminais estão ligados nos mesmos nós) a tensão
em cima de cada elemento em paralelo será a mesma. Dessa forma, considere o circuito a baixo, onde aplica-se uma tensão V1
nos terminais de R1, R2 e R3. Sabe-se que R1 = 10 Ω, R2 = 15 Ω, R3 = 30 Ω e a fonte fornece uma tensão de 10 V.
Considerando estes dados, a alternativa que apresenta os dados corretos do circuito em relação à corrente, resistência e
condutância equivalente e corrente em R1 é a:
a. A resistência equivalente é de 5 Ω, a condutância equivalente do circuito é de 0,2 S, a corrente total é de 3 A e a
corrente em R1 é de 1,5 A.
b. A resistência equivalente é de 10 Ω, a condutância equivalente do circuito é de 0,1 S, a corrente total é de 4 A e a
corrente em R1 é de 2 A.
c. A resistência equivalente é de 10 Ω, a condutância equivalente do circuito é de 0,1 S, a corrente total é de 1 A e a
corrente em R1 é de 0,5 A.
d. A resistência equivalente é de 4 Ω, a condutância equivalente do circuito é de 0,25 S, a corrente total é de 2 A e a
corrente em R1 é de 1 A.
e. A resistência equivalente é de 5 Ω, a condutância equivalente do circuito é de 0,2 S, a corrente total é de 2 A e a
corrente em R1 é de 1 A.
Sua resposta está correta.
Questão 9
Completo
Atingiu 0,05 de 0,05
Em alguns casos, analisando um circuito elétrico, nos deparamos com situações de resistores combinados de maneiras
complicadas. Conjuntos de resistores arranjados de tal maneira que fica difícil saber se estão em série ou paralelo. Esta
indefinição pode dificulta os estudos. Para auxiliar nessas situações específicas, temos as transformações delta-Y, estrela-
triângulo, ou, ainda, teorema de Kennelly. O circuito a seguir está arranjado em formato delta. Realizando a transformação ∆ ⭢
Y, os resistores R1, R2 e R3, no arranjo Y, terão os valores de:
Dados: Considere Ra = 6 Ω, Rb = 36 Ω e Rc = 18 Ω.
a. 5,4 Ω; 5 Ω e 6 Ω.b. 3 Ω; 14 Ω e 9 Ω.
c. 1,5 Ω; 5,5 Ω e 3 Ω.
d. 10, 8 Ω; 1,8 Ω e 3,6 Ω.
e. 3 Ω; 12 Ω e 6 Ω.
Sua resposta está correta.
Questão 10
Completo
Atingiu 0,05 de 0,05
De modo simplificado, o resistor equivalente é um resistor capaz de substituir parcialmente ou integralmente todos os resistores
de um determinado arranjo. Este resistor manterá as propriedades do resto do circuito, visto que a sua função é facilitar a
interpretação e entendimento, e não alterar as características do circuito elétrico. Dado o esquema abaixo, verifica-se que o
circuito pode ser reduzido em um único resistor no valor de:
Dados: R1 = 2 Ω, R2 = 5 Ω, R3 = 7 Ω, R4 = 10 Ω, R5 = 13 Ω e R6 = 6 Ω.
a. 5,5 Ω.
b. 10 Ω.
c. 8,25 Ω.
d. 5 Ω.
e. 15,5 Ω.
Sua resposta está correta.
