Restaurações indiretas_250224_001101

Prévia do material em texto

Restaurações indiretas

● São aquelas realizadas no laboratório de prótese, em um modelo e
cimentadas no dente previamente preparado.
↳ Como conseguimos registrar? Antigamente o jeito de registrar era através
de moldagem, porém hoje conseguimos registrar através de escaneamentos
(onde podemos projetar as informações para o computador, enviamos para o
laboratório e ao chegar ao laboratório a peça é feita, e o laboratório deve ser
preparado para conseguir receber essas informações e reproduzir na peça).

☁ Qual é a vantagem da tecnologia? Diminuir repetição e distorção.
• Não existe milagre, um preparo ruim sempre vai resultar em informações ruins
e em um resultado final ruim. Porém, se fazemos um bom preparo, um bom
provisório, um bom registro dessa imagem -seja através de moldagem,
escaneamento-, uma boa técnica de registro e temos um bom laboratório,
consequentemente teremos um ótimo resultado a longo prazo.
- Além disso, termos uma boa cimentação é essencial para um excelente
resultado. Temos que escolher muito bem o material de cimentação (que muda
o protocolo de acordo com cada tipo de material).









↳ Nessa foto podemos ver que vários tipos de preparo foram feitos (coroa total,
fragmento cerâmico…)
• Quando falamos de fragmento cerâmico, dependendo da espessura a
nomenclatura mudará. Se nomeia “lente” quando tem 0,3mm de espessura.
Passando de 0,3mm de espessura se nomeia “fragmento cerâmico”.
Lara Gama
Dentística III- 11/03/2024

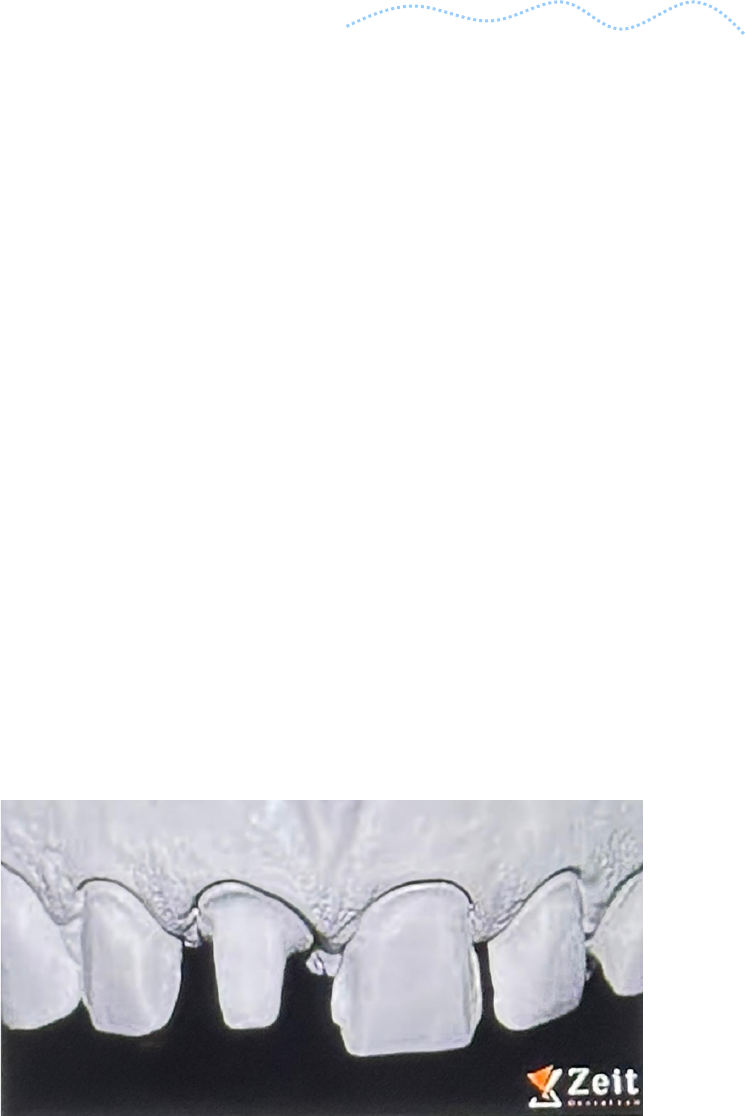

➠ Essa etapa se chama “troquelização”.
Ela nada mais é do que o modelo de
trabalho quando chega ao laboratório e
o protético “parte” o gesso para que ele
possa visualizar toda a terminação do
preparo de cavidade (terminação essa
que poderemos observar se nosso
modelo for feito de forma eficiente).
↳ Qual é a importância de uma boa visualização do preparo de cavidade? Um
bom enceramento do laboratório e uma boa adaptação cervical da peça
(evitando extravasamento de material na gengiva, consequentemente evitando
gengivite traumática e posteriormente uma periodontite).

❤ Material que encontramos para fazer as peças indiretas:
• Cerâmica modificada por resina;
• Metálica;
• Resina foto ativada indireta;
↳ Feitas no laboratório através de equipamentos de foto ativação.



• Cerâmica pura (Metal Free);
↳ Livres de metal.



• Metaloplástica;
↳ Na palatina é metal e na
vestibular é estética (pode ser
adicionada resina, cerâmica…).




• Metalocerâmica;
↳ Tem base de metal e em cima
do metal é cerâmica.

• Zircônia.
↳ Não precisa do metal como base.
➠ Foi uma evolução… Vieram de um tempo onde só se tinha com metal,
depois parcialmente metal e por fim totalmente em cerâmica. Hoje é possível
fazer todos os tipos de reabilitações sem o metal.

↪ Coroa total de ligas alternativas:
• Ligas alternativas são ligas paralelas a liga de ouro, conhecida como liga
áurea, a número 1, a liga de melhor qualidade para restauração indireta (seja
inlay, onlay…). A sua principal propriedade que faz ela ser a melhor liga de uso
odontológico é a ductilidade, que é como se fosse a resistência que esse
material consegue ter estando em função (sem deformar).
↳ Paralelo á ela nós temos a liga de níquel-cromo, cromo-cobalto, prata-
paládio, prata-estanho, cobre-alumínio…
- Esse material era o único que se tinha, era o melhor material (antes dele o
paciente só tinha a extração como opção). Posteriormente surgiram as coroas
totais metálicas (RMF- restaurações metálicas fundidas), que tinha as ligas
alternativas.













Quando fazemos preparos para restaurações inlay, onlay e RMF, nós
precisamos de características diferentes nesse preparo do que em preparos
para coroas totais de cerâmica, pois quando é totalmente em cerâmica nós
conseguimos ter adesão a esse material, diferente do material metálico
(que é retido pelo preparo, através de retenção mecânica).

➤ Ligas metálicas:
➠ Alguns metais conhecidos: Ouro, latão, alumínio, ferro, prata, bronze, aço,
chumbo e cobre.
• Para fins odontológicos, liga é a combinação de dois ou mais metais.
• Metal: "Dificilmente um metal puro é usado em odontologia, pois não possui
todas as propriedades desejáveis para a aplicação odontológica.”
↳ Um metal sozinho não terá todas as características ideais para uso na
odontologia. Ex: Nós precisamos fazer o material virar “cubinhos” para o uso na
odontologia, e para isso precisamos passar pelo processo de fusão. Às vezes
quando aplicamos o material puro ao ponto de fusão (quando ele está
derretido) para fazer a peça, ele sofre muita contração (coisa que não pode
acontecer pois o trabalho não será bem adaptado no preparo).
➣ Principais usos:
• Restaurações metálicas fundidas;
• Coroas totais e parciais;
• P. Fixas metaloplásticas e metalocerâmicas;
• Estruturas para PPRG.
↳ Muito usado para a confecção das barras e grampos usados na PPRG.






➣ Requisitos Ideais das Ligas:
• Resistência a oxidação/ corrosão;
• Resistência à compressão;
↳ Pois na hora da mastigação ela vai sofrer os contatos mastigatórios.
• Dureza superficial;
↳ Também é importante para suportar as cargas mastigatórias.
• Baixa contração de fundição;
• Baixo custo;

• Biocompatibilidade.

➣ Classificação:
• Nobres: Aurea (ouro);
- É a melhor liga para restauração indireta.
↳ Uso indicado para pacientes com alergia a níquel.
• Alternativas: Ag/Pd; Ag/Sn; Cu/Al; Ni/Cr; Cr/Co.
- As mais usadas são Ni/Cr (níquel-cromo) e Cr/Co (cromo-cobalto).
➣ O que é liga:
• Ligas metálicas: São materiais com propriedades metálicas que contêm dois
ou mais elementos químicos sendo que pelo menos um deles é metal.
- Ou seja, para ser considerado uma liga, a cada 3 constituintes daquele
material, 1 tem que ser o metal.
↳ Ex: Quilate. Ele é o número de partes de ouro contida em 24 partes da liga.
Se 24 partes dessa liga fosse ouro, a confecção do material não seria possível
de forma que ele não deformasse/ quebrasse… Para ele possuir um resistência
em 24 partes, 18 partes deveriam ser e ouro e o restante em ligas alternativas
para que conseguíssemos ter menor contração de sucção e resistência para
não ser deformar.
➣ Classificação da consistência:
- Quando o laboratório compra as ligas, a especificação dela vem dizendo o
tipo de consistência.
• Tipo I: Mole;
• Tipo II: Média;
• Tipo III: Dura;
• Tipo IV: Extra dura;
• Tipo V: Para metalocerâmica.
➣ Processo de fundição do metal na odontologia:
• O preparo do modelo de trabalho em troquel é de fundamental importância
para o sucesso da fundição. Se não temos um bom preparo,
consequentemente não temos uma boa terminação do preparo (ou o
laboratório vai mandar de volta para refazermos ou eles fazem o trabalho por
intuição, delimitando onde eles deduzem que é a terminação).
↳ Então, nós fazemos a moldagem que vai nos dar o modelo de trabalho, onde
faremos uma troquelização (delimitando o término do preparo), o qual
usaremos nessa etapa.
1- Delimitação clara e nítida dos términos
cervicais através de uma lapiseira com cera
(a fim de não interferir na adaptação da
peça finalizada);
2- Em seguida, o troquel recebe uma
camada de isolante (pode ser um próprio,
óleo mineral ou vaselina líquida);
3- Depois, acontecerá o enceramento, onde diferentes tipos de ceras são
utilizados. O dente será desenhado através da cera, depois ela será copiada e
ali será injetado o metal através de uma centrifuga (é assim que o metal toma
forma).
- Primeiro aplica-se a cera de base, que por
ser mais macia permite que pequenas
imperfeições na superfície do gesso não
impeçam a remoção do padrão de cera.
- Depois aplicamos um outro tipo de cera
para o vedamento periférico,copiando
com perfeição a linha do término cervical.
➠ A cera da escultura propriamente dita é mais dura, aceitando o corte por
instrumentos manuais ou instrumentos rotatórios.
4- Em seguida, o padrão é preso em
um canal de alimentação de cera e é
removido do troquel. Esse conjunto é
posicionado em um anel de fundição,
onde será permitido o revestimento
para fundição.
5- Esse revestimento pode ser aglutinado por
gesso ou fosfato, a depender da temperatura de
fusão da liga a ser utilizada, deve ser proporcionado
seguindo as orientações do fabricante e manipulado
preferencialmente em espatulador a vácuo.





6- Depois, é pincelado sobre o enceramento
e derretido dentro do anel.


7- Após a presa, o revestimento contendo o
material é levado ao forno, onde será aquecido
para que a cera possa ser eliminada e o
revestimento possa expandir (compensando a
contração de solidificação da liga após a fundição).

8- A liga é aquecida com o auxílio de um maçarico,
até atingir a temperatura de fusão com um dispositivo
chamado centrífuga.

9- Após atingir a fusão, a centrífuga é liberada e a liga é injetada para dentro
do anel (que contém o registro previamente feito pelo enceramento) através de
força centrífuga.
9- O anel também fundido, é então removido
da centrífuga e aguarda o resfriamento até a
temperatura ambiente, para que possa ser
continuado o processo com desinclusão,
limpeza e jateamento da estrutura fundida.
➠ Hoje nós também conseguimos fazer esse trabalho todo através do
computador, onde processamos a imagem e o laboratório determina tudo
através da tecnologia, obtendo o mesmo resultado.

❥ Liga áurea:
➣ Características da liga áurea (ouro):
• Melhor liga;
• Excelente adaptação cervical;




• Brunidura fácil;
↳ Às vezes queremos fazer um selamento marginal, então é uma característica
legal para isso.
• Aceita soldagem;
• Alto custo;
• Não é estética.
↳ Os dois últimos tópicos são as desvantagens dessa liga.
➣ Aplicações na odontologia:
• RMF;
• Coroas (4/5, total, veneer);
• Núcleos Fundidos (retentores);
↳ Pinos de ouro são excelentes, apresentam resiliência aceitável e não oxidam
(não deixam as raízes acinzentadas).
• Prótese Fixa (MP, MC);
• PPRG.
➣ Como estão disponíveis?
• Em forma de blocos, que são levados ao forno, transformados em uma
textura na qual conseguimos injetar e copiar o enceramento, para que
consigamos trabalhar com o resultado final.





❥ Ligas alternativas:
➠ Por conta do custo, algumas ligas alternativas foram incorporadas na
odontologia.
• Ligas introduzidas na odontologia visando a substituição ou redução do
conteúdo de ouro por metais não nobres ou semi-nobres.
• São química e metalurgicamente complexas.
• Os procedimentos são críticos e requerem mais precisão que as ligas de ouro
durante a fabricação e fundição.

➠ Combinação que mais encontramos:
• Prata/ estanho;
• Prata/ paládio;
• Cobre/ alumínio;
• Níquel/ cromo;
• Cromo/ cobalto.
↳ As duas últimas são as mais usadas.
➣ Prata/ estanho:
• Composição:
- Prata: 71,1% a 81,2%;
- Estanho: 5% a 25%;
- Zinco: 1,3% a 4%.
↳ Obs: Acrescida de cobre, as propriedades mecânicas são melhoradas
➠ Ex: Superalloy (com Cu). Primalloy (sem Cu).
• Características:
- Macia;
- Fácil brunidura;
- Deformável em função;
↳ Fácil de amassar, ou seja, não é muito indicada para uso odontológico.
- Não aceita soldagem.
• Indicações:
- RMF;
- Coroas (4/5, total, veneer);
- Núcleo Fundido;
- Contra-indicada para P. Fixa.
➣ Prata/ paládio:
• Composição:
- Prata: 54% a 70%;
- Paládio: 25% a 40%;
C
om
po
si
çã
o
nã
o
é
co
br
ad
a
na
 p
ro
va

↳ São encontrados Zn, In, PI, Au, Ni.
➠ Ex: Paliag, La Croix.
• Características:
- Dura;
- Acrescida de cobre, apresenta maior dureza;
- Aceita soldagem.
• Indicações:
- Inlay, Onlay;
- Coroas (4/5, total);
- Núcleos Fundidos;
- P. Fixa.
➣ Cobre/ alumínio:
• Composição:
- Cobre: 75,6% a 88,9%;
- Alumínio: 6,3% a 9,74%;
- Cromo: contração). Pode apresentar ligeira deformação, é
contra-indicada mas pode ser usada.
➣ Níquel/ cromo:
• Composição:
- Níquel: 63,9%;
- Cromo: 0,5%;
- Berílio: 3% (> ponto de fusão,natural.



➣ Porcelanas:
• Podem ser aplicadas sobre uma infra-estrutura (COPING/CASQUETE), ou
podem ser totalmente puras.















A cerâmica pode possuir a mesma resistência mecânica de
qualquer outro material, basta ser uma cerâmica de qualidade.
Os preparos para cerâmica pura podem ser mais conservadores.
