ENE0282
Laboratório de Circuitos Elétricos

1

Experimento 5: Estado Permanente Senoidal
Identificação
Grupo Matrícula Nome




Equipamentos Utilizados
• National Instruments (NI) Elvis
• Componentes listados nos parâmetros do experimento do Grupo.
Procedimento Experimental (Vídeo)
1. Meça as resistências, capacitância e indutância a serem utilizadas no circuito utilizando o Digital
Multimeter (DMM) do Elvis NI. Utilize as entradas V e COM (para resistores) ou DUT+ e DUT-
(para indutor e capacitor) da placa com as ligações apropriadas. Preencha a tabela P.1.

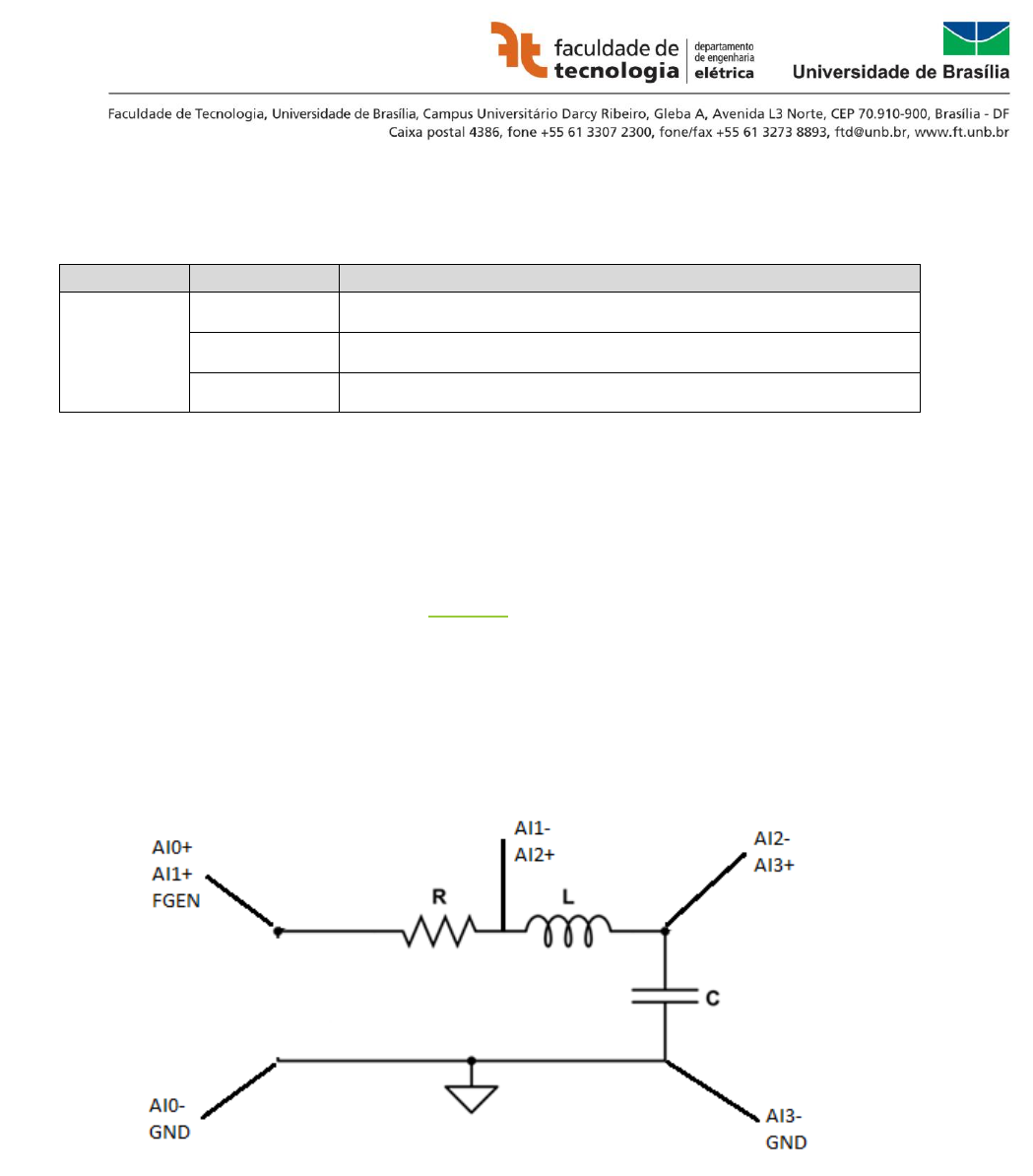

2. Com o resistor, o indutor e o capacitor, monte no protoboard do NI Elvis o circuito mostrado na
Figura F.1.

Figura F.1 – Montagem a ser realizada no experimento
3. Como fonte utilize o FGEN do NI Elvis na opção “Prototyping board” na opção “Signal Route”.
O osciloscópio utilizará as saídas AI0, AI1, AI2 e AI3 do NI Elvis. O Ground do Power Supply é
sempre ligado ao AI0- e AI3-. Utilize a opção “Source” do SCOPE para esta configuração.
Configure a fonte FGEN com uma onda senoidal de Vpp, offset Voff e meça a tensão capacitor para
as frequências de f0, f1 e f2. Utilize as opções DC Coupling, Edge Trigger e as escalas de tempo e
https://www.youtube.com/watch?v=-MKFhp20QB4&index=10&list=PLw3FZjHMvA6q_sYATqcs_VJJYtMavBUES
ENE0282
Laboratório de Circuitos Elétricos

2

tensão apropriadas. A diferença de fase será medida entre a tensão da fonte (AI0) e tensão do
elemento (AI1, AI2 e AI3).
4. Meça a tensão na entrada AI1 no SCOPE do NI Elvis anotando os valores de tensão para as
frequências selecionadas e preencha a tabela P.2. A referência é sempre a tensão medida por AI0.
5. Meça a tensão na entrada AI2 no SCOPE do NI Elvis anotando os valores de tensão para as
frequências selecionadas e preencha a tabela P.3. A referência é sempre a tensão medida por AI0.
6. Meça a tensão na entrada AI3 no SCOPE do NI Elvis anotando os valores de tensão para as
frequências selecionadas e preencha a tabela P.4. A referência é sempre a tensão medida por AI0.
7. AVISO: OS CÁLCULOS DO RESPOSTA EM REGIME FICAM MAIS PRECISOS AO LEVAR EM
CONSIDERAÇÃO A RESISTÊNCIA INTERNA DA FONTE, SENDO A MESMA DE 50 .
ENE0282
Laboratório de Circuitos Elétricos

3

Tabelas do Procedimento Experimental
Tabela P.1 – Valores Nominais e Medidos dos Componentes.
Resistência Valor nominal Valor medido Erro (%)
R
C
L
Tabela P.2 – Valores Calculados e Medidos da Tensão no Capacitor.
Tensão no
Capacitor
Valor calculado Valor medido Erro (%)
Frequência Amplitude Fase Amplitude Fase Amplitude Fase
f0
f1
f2
Tabela P.3 – Valores Calculados e Medidos da Tensão no Indutor.
Tensão no
Indutor
Valor calculado Valor medido Erro (%)
Frequência Amplitude Fase Amplitude Fase Amplitude Fase
f0
f1
f2
Tabela P.4 – Valores Calculados e Medidos da Tensão no Resistor.
Tensão no
Resistor
Valor calculado Valor medido Erro (%)
Frequência Amplitude Fase Amplitude Fase Amplitude Fase
f0
f1
f2
