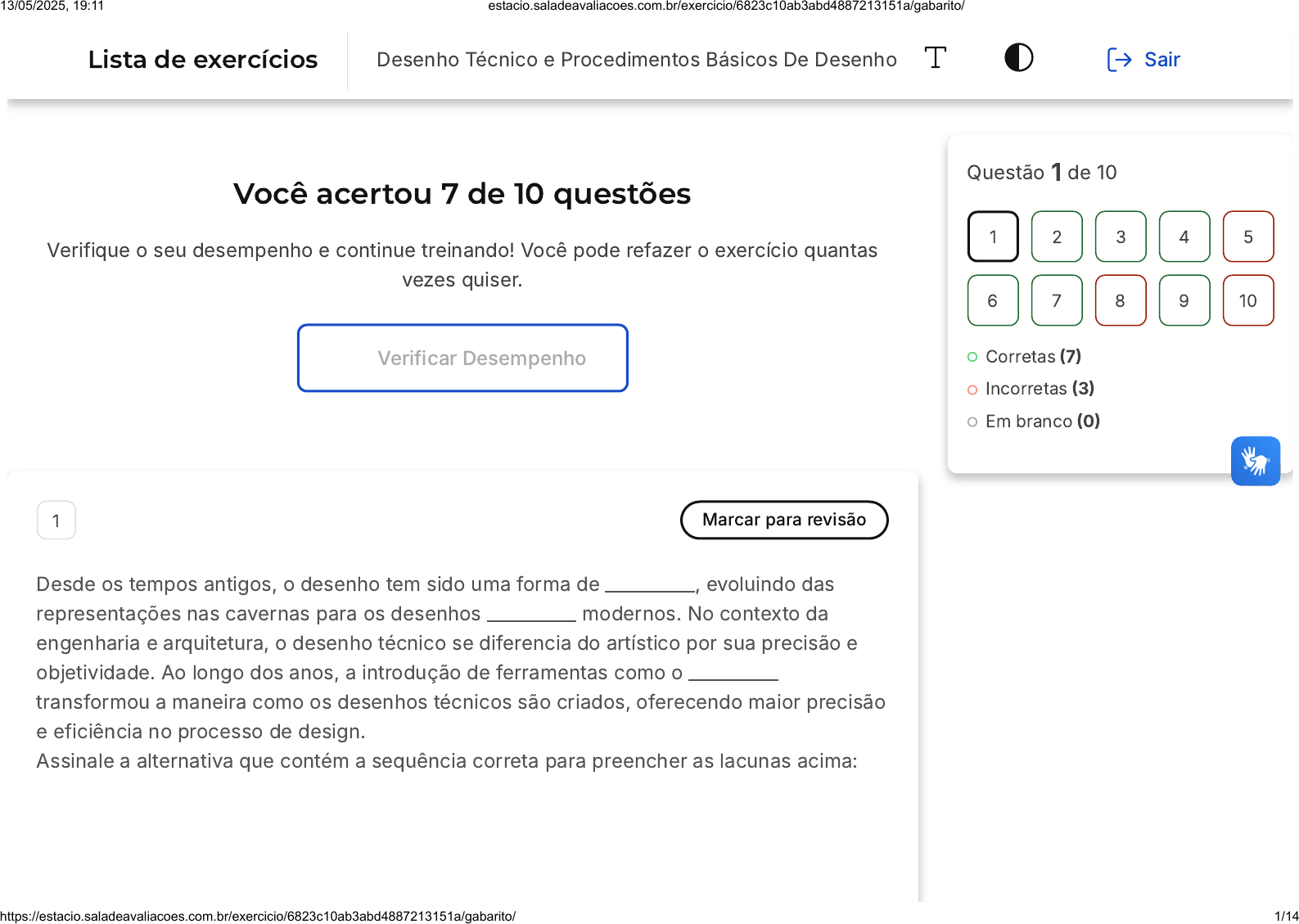

Você acertou 7 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas
vezes quiser.
Verificar Desempenho
1 Marcar para revisão
Desde os tempos antigos, o desenho tem sido uma forma de __________, evoluindo das
representações nas cavernas para os desenhos __________ modernos. No contexto da
engenharia e arquitetura, o desenho técnico se diferencia do artístico por sua precisão e
objetividade. Ao longo dos anos, a introdução de ferramentas como o __________
transformou a maneira como os desenhos técnicos são criados, oferecendo maior precisão
e eficiência no processo de design.
Assinale a alternativa que contém a sequência correta para preencher as lacunas acima:
Questão 1 de 10
Corretas (7)
Incorretas (3)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho Sair
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 1/14
A
B
C
D
E
comunicação - abstratos - CAD
arte - realistas - lápis
expressão - digitais - software
habilidade - simplificados - CAD
comunicação - detalhados - computador
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A primeira lacuna refere-se ao desenho como uma forma de comunicação,
destacando seu papel desde os tempos primitivos até a era moderna. A segunda
lacuna menciona desenhos abstratos, indicando a evolução dos desenhos técnicos
que agora incorporam abstrações e concepções complexas, diferenciando-os dos
desenhos artísticos. Finalmente, a terceira lacuna é preenchida por CAD (Desenho
Assistido por Computador), que revolucionou a maneira como os desenhos técnicos
são realizados, oferecendo precisão e eficiência notáveis. As alternativas incorretas
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 2/14
A
B
C
D
E
não se alinham com a evolução histórica e a aplicação de tecnologia no desenho
técnico conforme descrito no texto base.
2 Marcar para revisão
Se uma construção foi representada no projeto arquitetônico com uma altura de 15 cm na
escala 1:75, a altura real dessa construção é:
15,75 m
5,00 m
75,15 m
11,25 m
0,20 m
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 3/14
A
B
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A escala 1:75 significa que 1 cm no desenho representa 75 cm na realidade. Portanto,
15 cm no desenho representam 15 * 75 = 1125 cm na realidade. Como 1 m equivale a
100 cm, 1125 cm equivalem a 1125 / 100 = 11,25 m.
3 Marcar para revisão
Apesar da evolução dos computadores e dos sistemas de computação gráfica, a operação
dos sistemas e a entrada de dados necessários para representar graficamente um objeto é
de um profissional responsável por esse trabalho. Sobre esse profissional podemos afirmar
que:
utiliza esquadros e lapiseiras na computação gráfica
não precisa compreender de que maneira um objeto deve ser representado para
que suas características dimensionais e sua volumetria sejam adequadamente
compreendidas
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 4/14
C
D
E
como qualquer profissional da Engenharia, não precisa de conhecimentos de
desenho técnico
deve ter suas habilidades de raciocínio espacial desenvolvidas, ou seja, deve ser
capaz de pensar e raciocinar com forma de um objeto e sua disposição no espaço
pode não necessitar de qualquer habilidade relacionada ao desenho técnico,
portanto, basta conhecer desenho artístico
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O profissional deve ter raciocínio espacial bem desenvolvido para representar
corretamente objetos. As demais alternativas desconsideram a necessidade de
conhecimento técnico ou fazem associações inadequadas entre ferramentas e
habilidades exigidas.
4 Marcar para revisão
O uso correto das escalas permite converter medidas representadas em um projeto para
suas dimensões reais, essencial na leitura de plantas arquitetônicas. Se uma construção foi
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 5/14
A
B
C
D
E
representada no projeto arquitetônico com uma altura de 15 cm na escala 1:75, a altura real
dessa construção é:
15,75 m
5,00 m
75,15 m
11,25 m
0,20 m
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Multiplicando a altura do desenho (15 cm) pelo fator da escala (75), obtém-se 1125 cm
ou 11,25 m. As demais opções apresentam erros de cálculo ou conversão
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 6/14
A
B
C
D
E
5 Marcar para revisão
Qual dos seguintes tipos de escala é mais apropriado para representar grandes áreas em
um pequeno espaço?
Escala natural
Escala de redução
Escala ampliada
Escala métrica
Escala gráfica
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
Gabarito Comentado
A escala de redução diminui proporcionalmente as dimensões reais, possibilitando
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 7/14
A
B
C
D
E
representar grandes áreas. As demais escalas são usadas para outros fins específicos
6 Marcar para revisão
Durante um workshop sobre desenho técnico, um instrutor ressalta a importância do uso
de escalas apropriadas. Qual é a principal razão para o uso de escalas em desenhos
técnicos?
Colorir o desenho
Aumentar a durabilidade do desenho
Representar objetos proporcionalmente
Facilitar o uso de borracha
Medir a temperatura do ambiente
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 8/14
A
B
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A utilização de escalas em desenhos técnicos é crucial para representar objetos de
maneira proporcional em relação ao seu tamanho real. Isso permite a visualização
clara e precisa de todos os detalhes do projeto, algo fundamental em áreas como
arquitetura e engenharia. As outras opções não estão diretamente relacionadas ao
objetivo principal das escalas em desenho técnico.
7 Marcar para revisão
Um engenheiro mecânico está desenvolvendo um novo tipo de motor. Para isso, ele precisa
criar um desenho técnico detalhado das peças internas, incluindo pistões e engrenagens,
garantindo a precisão nas medidas e a clareza na representação de cada componente.
Qual método de desenho técnico é mais adequado para o engenheiro mecânico realizar
este trabalho?
Desenho à mão livre
Uso de esquadros e régua
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 9/14
C
D
E
Desenho assistido por computador (CAD).
Esboço com lápis e papel
Pintura artística para representação detalhada
Resposta correta
Parabéns, você selecionou a alternativacorreta. Confira o gabarito comentado!
Gabarito Comentado
O desenho assistido por computador (CAD) é a escolha mais adequada para o
engenheiro mecânico, pois permite uma representação detalhada e precisa das peças
internas de um motor. Este método oferece ferramentas avançadas para garantir a
exatidão das medidas e a clareza na representação, essenciais para a engenharia
mecânica.
8 Marcar para revisão
Analise as sentenças, a seguir, referentes aos conceitos de expressão gráfica:
I. Apesar da evolução dos computadores e dos sistemas de computação gráfica, é útil e
necessário um profissional responsável pela operação dos sistemas e a entrada de dados
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 10/14
A
B
C
D
E
para representar graficamente um objeto;
II. Existem três métodos para elaboração de um desenho técnico: à mão livre (esboço), o
rascunho sem normas e o desenho utilizando o computador;
III. A expressão gráfica é uma linguagem utilizada em vários campos da engenharia para
descrever a posição, a forma e as dimensões de um objeto em processo de criação e
construção, e o desenho técnico é uma ferramenta de expressão gráfica;
IV. O desenho técnico é utilizado de maneira redundante na descrição e na representação
de um objeto, ou seja, é suficiente e fácil descrever em forma de texto as características
geométricas e dimensionais de um objeto que se quer representar, sem a necessidade de
desenhar.
A alternativa que apresenta a(s) sentença(s) correta(s) é:
I e II
I, II e IV
II
II, III e IV
I e III
Resposta incorreta
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 11/14
A
B
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
As sentenças corretas são a I e a III. A sentença I está correta porque, apesar do
avanço tecnológico, ainda é necessário um profissional para operar os sistemas e
inserir os dados para a representação gráfica de um objeto. A sentença III também
está correta, pois a expressão gráfica é uma linguagem amplamente utilizada em
diversos campos da engenharia para descrever a posição, a forma e as dimensões de
um objeto em processo de criação e construção, sendo o desenho técnico uma
ferramenta dessa expressão gráfica.
9 Marcar para revisão
A coroa circular é uma figura plana obtida pela diferença entre duas circunferências
concêntricas, muito aplicada em projetos e cálculos de áreas. O que é uma coroa circular?
A área entre dois círculos concêntricos
Um segmento de círculo
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 12/14
C
D
E
A linha que passa pelo centro de um círculo
Uma linha tangente a um círculo
A área dentro de um círculo
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A coroa circular é definida como a região compreendida entre duas circunferências
concêntricas. As demais opções descrevem conceitos geométricos diferentes
10 Marcar para revisão
Durante um projeto de remodelação urbana, um planejador urbano utiliza um tipo
específico de escala em seus mapas. Essa escolha é essencial para representar a extensão
das áreas afetadas e para garantir que as medidas sejam precisas e fáceis de interpretar.
 Que tipo de escala é mais adequado para mapas usados em planejamento urbano,
considerando a necessidade de precisão e facilidade de interpretação?
13/05/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c10ab3abd4887213151a/gabarito/ 13/14
A
B
C
D
E
Escala de ampliação
Escala natural
Escala topográfica
Escala de redução
Escala arquitetônica
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A escala de redução é a mais adequada para mapas em projetos de planejamento
urbano. Ela permite representar áreas extensas, como bairros ou cidades inteiras, em
um tamanho de papel manejável, mantendo proporções corretas. Essa escala facilita a
visualização do escopo total do projeto e a compreensão das distâncias reais.
