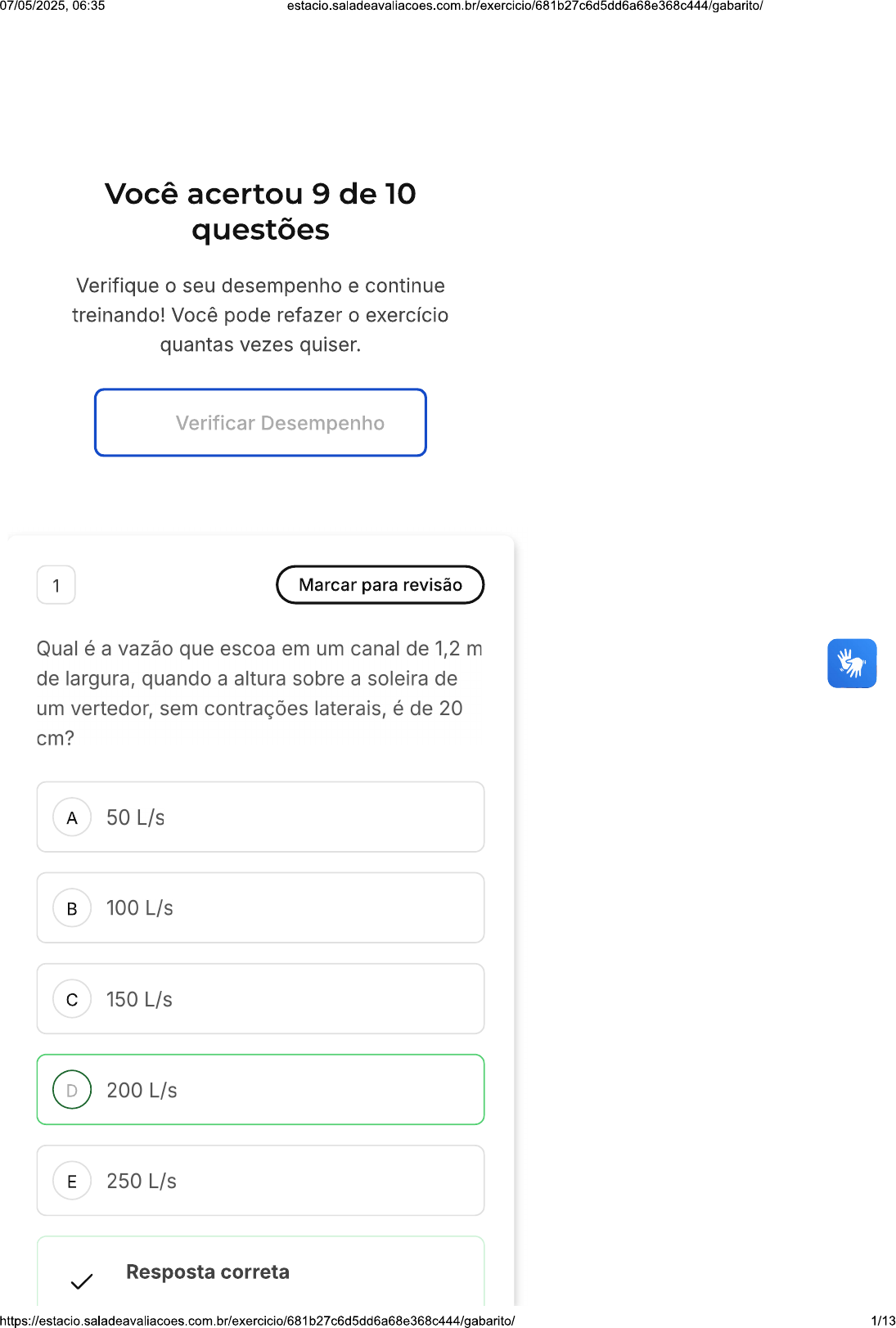

07/05/2025, 06:35 Você acertou 9 de 10 questões Verifique seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser. Verificar Desempenho 1 Marcar para revisão Qual é a vazão que escoa em um canal de 1,2 m de largura, quando a altura sobre a soleira de um vertedor, sem contrações laterais, é de 20 cm? A 50 L/s B 100 L/s C 150 L/s D 200 L/s E 250 L/s Resposta correta 1/1307/05/2025, 06:35 Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A vazão que escoa em um canal pode ser calculada por meio de diversas fórmulas, dependendo das características do canal e do fluido. No caso de um canal de 1,2 m de largura, com uma altura de 20 cm sobre a soleira de um vertedor sem contrações laterais, a vazão é de 200 L/s. Essa resposta é obtida aplicando-se as leis da física que regem o escoamento de fluidos em canais abertos. Portanto, a alternativa correta é a letra D, que indica uma vazão de 200 L/s. 2 Marcar para revisão Determine a perda e carga de um orifício de diâmetro de 10 cm, descarga de 3,8 m/s e carga de 3,6 m. A 2,86 m B 2,04 m C 1,38 m 2/1307/05/2025, 06:35 D 1,15 m Lista de exercícios Estruturas.. T Sair Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A perda de carga em um orifício é determinada por meio de cálculos hidráulicos, levando em consideração o diâmetro do orifício, a velocidade de descarga e a carga inicial. Neste caso, considerando um orifício de diâmetro de 10 cm, uma descarga de 3,8 m/s e uma carga de 3,6 m, a perda de carga calculada é de 2,86 m, o que corresponde à alternativa A. 3 Marcar para revisão A respeito dos vertedores de parede fina, analise as afirmações a seguir e assinale a alternativa correta. - Crista ou soleira é a parte superior da parede em que há contato com a lâmina vertente. Se o contato da lâmina se limitar a uma aresta biselada, é dito que o vertedor é de parede delgada. - Carga sobre a soleira é a diferença de cota entre o nível de água a montante. III A altura do vertedor é a diferença de cotas entre a soleira e o fundo do canal de chegada. 3/1307/05/2025, 06:35 A Somente e são verdadeiras B Somente e III são verdadeiras C Todas as afirmativas estão corretas D Somente a é verdadeira E Somente a é verdadeira Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado As três afirmações estão corretas. A primeira afirmação define corretamente a crista ou soleira e a condição para que o vertedor seja considerado de parede delgada. A segunda afirmação explica corretamente o que é a carga sobre a soleira, que é a diferença de cota entre o nível de água a montante. A terceira afirmação descreve corretamente a altura do vertedor, que é a diferença de cotas entre a soleira e o fundo do canal de chegada. Portanto, a alternativa correta é a C: Todas as afirmativas estão corretas. 4 Marcar para revisão 4/1307/05/2025, 06:35 Como é classificado um bueiro que escoa com declividade de fundo maior que a normal e menor que a crítica? A Orifício. B Conduto forçado. C Conduto livre subcrítico. D Conduto livre crítico. E Conduto livre supercrítico. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado bueiro que escoa com declividade de fundo maior que a normal e menor que a crítica é classificado como um conduto livre subcrítico. Isso ocorre porque a velocidade do fluxo é menor do que a velocidade crítica, mas maior do que a velocidade normal. Portanto, o fluxo é considerado subcrítico, o que significa que é controlado pelas condições a jusante, ou seja, as condições do fluxo após o ponto de observação. 5/1307/05/2025, 06:35 5 Marcar para revisão [Itaipu - Técnico em Hidrologia, 2015] Sobre a medição de vazões líquidas em hidrometria, é INCORRETO afirmar: Em rios de montanha, extremamente turbulentos, o método químico é o A mais utilizado para medição de vazões. Os principais métodos de medição de vazão são: medição e integração da distribuição de velocidade; método B acústico; método volumétrico; método químico; uso de dispositivos de geometria regular; e medição com flutuadores. Existem diversos perfis de velocidade, em função das características do C escoamento, da geometria e do material do fundo. Quando há necessidade de medição na superfície, ela deve ser realizada a D 10 centímetros de profundidade, para que a hélice do molinete fique submersa. Na medição convencional com molinete hidrométrico, determina-se a velocidade média na vertical, por meio E de métodos analíticos com base numa única medição, previamente definida em função do perfil. 6/1307/05/2025, 06:35 X Resposta incorreta Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado A alternativa E é incorreta porque na medição convencional com molinete hidrométrico, a velocidade média na vertical não é determinada por meio de métodos analíticos com base em uma única medição, previamente definida em função do perfil. Na verdade, a velocidade média é determinada por meio de várias medições em diferentes profundidades, que são então integradas para obter a velocidade média. Portanto, a afirmação na alternativa E é falsa, tornando-a a resposta correta para a pergunta sobre qual afirmação é incorreta. 6 Marcar para revisão Qual é a capacidade de vazão como conduto livre de um bueiro tubular de concreto (n = 0,015) com 0,50 m de diâmetro e declividade de fundo de 1,5 %? A 120 L/s B 150 L/s C 180 L/s 7/1307/05/2025, 06:35 D 270 L/s E 350 L/s Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A capacidade de vazão de um bueiro tubular de concreto é determinada por diversos fatores, incluindo o diâmetro do bueiro, a declividade do fundo e o coeficiente de rugosidade. Neste caso, com um diâmetro de 0,50 m, uma declividade de 1,5% e um coeficiente de rugosidade de 0,015, a capacidade de vazão como conduto livre é de 270 L/s, o que corresponde à alternativa D. 7 Marcar para revisão Qual é a declividade mínima que um bueiro celular de concreto (n 0,015) com seção 1,0 X 1,0 m deve ter para escoar 4,0 como conduto livre? A B 0,5 % 8/1307/05/2025, 06:35 C 1,0 % D % E 1,6 % Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A declividade mínima necessária para que um bueiro celular de concreto com as especificações dadas escoe 4,0 como conduto livre é de Isso significa que, para cada 100 metros de comprimento do bueiro, haverá uma queda de 1,6 metros. Essa declividade é necessária para garantir que a água flua adequadamente através do bueiro, evitando o acúmulo e possíveis inundações. 8 Marcar para revisão A respeito da classificação dos vertedouros, assinale a alternativa correta. I - - Podem ser delgados se a espessura da parede for inferior a 2/3 da carga e espessa, caso ocorra o contrário. II - Podem ser de descarga livre ou submersa, sendo o segundo constituído por um nível de água de saída superior ao da soleira. 9/1307/05/2025, 06:35 III Pode ser sem contrações laterais, se a largura da soleira for igual à largura do canal de chegada, e com contrações de laterais, se a largura da soleira for superior à largura do canal de chegada. A Somente e são verdadeiras. B Somente e III são verdadeiras. C Todas as afirmativas estão corretas. D Somente a é verdadeira. E Somente a é verdadeira. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado As afirmações e estão corretas. A afirmação descreve corretamente a classificação dos vertedouros como delgados ou espessos, baseando-se na espessura da parede em relação à carga. A afirmação também está correta ao afirmar que os vertedouros podem ser de descarga livre ou submersa, com o segundo tipo caracterizado por um nível de água de saída superior ao da soleira. No entanto, a afirmação III está incorreta, pois um vertedouro sem contrações laterais ocorre quando a largura da soleira é igual à largura do canal de chegada, e com 10/1307/05/2025, 06:35 contrações laterais quando a largura da soleira é inferior, e não superior, à largura do canal de chegada. 9 Marcar para revisão Classifique o bueiro da imagem a seguir. shutterstock www.shutterstock.com 1893297055 https://www.shutterstock.com/pt/image- photo/double-box-culvert-concrete-wing- walls-1893297055 A BCSC. B BCDC. C BTSC. 11/1306:35 D BTDC. E BTTC. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: BCDC. 10 Marcar para revisão Sabendo que um vertedouro tem seção quadrada e que a distância entre o nível de água e o bordo inferior é de 3,0 metros, enquanto para o bordo superior é de 1,0 m, qual a área do orifício? A 1 B 2 C 3 D 4 E 5 12/1307/05/2025, 06:35 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A área de um quadrado é calculada multiplicando-se a medida de um dos seus lados por ela mesma. No caso do vertedouro, a distância entre o nível de água e bordo inferior é de 3,0 metros e a distância até o bordo superior é de 1,0 metro. Portanto, a medida do lado do quadrado é a diferença entre essas duas distâncias, ou seja, 2,0 metros. Ao multiplicar essa medida por ela mesma (2,0 m X 2,0 m), obtemos a área do orifício, que é de 4
