Você acertou 4 de 4
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão

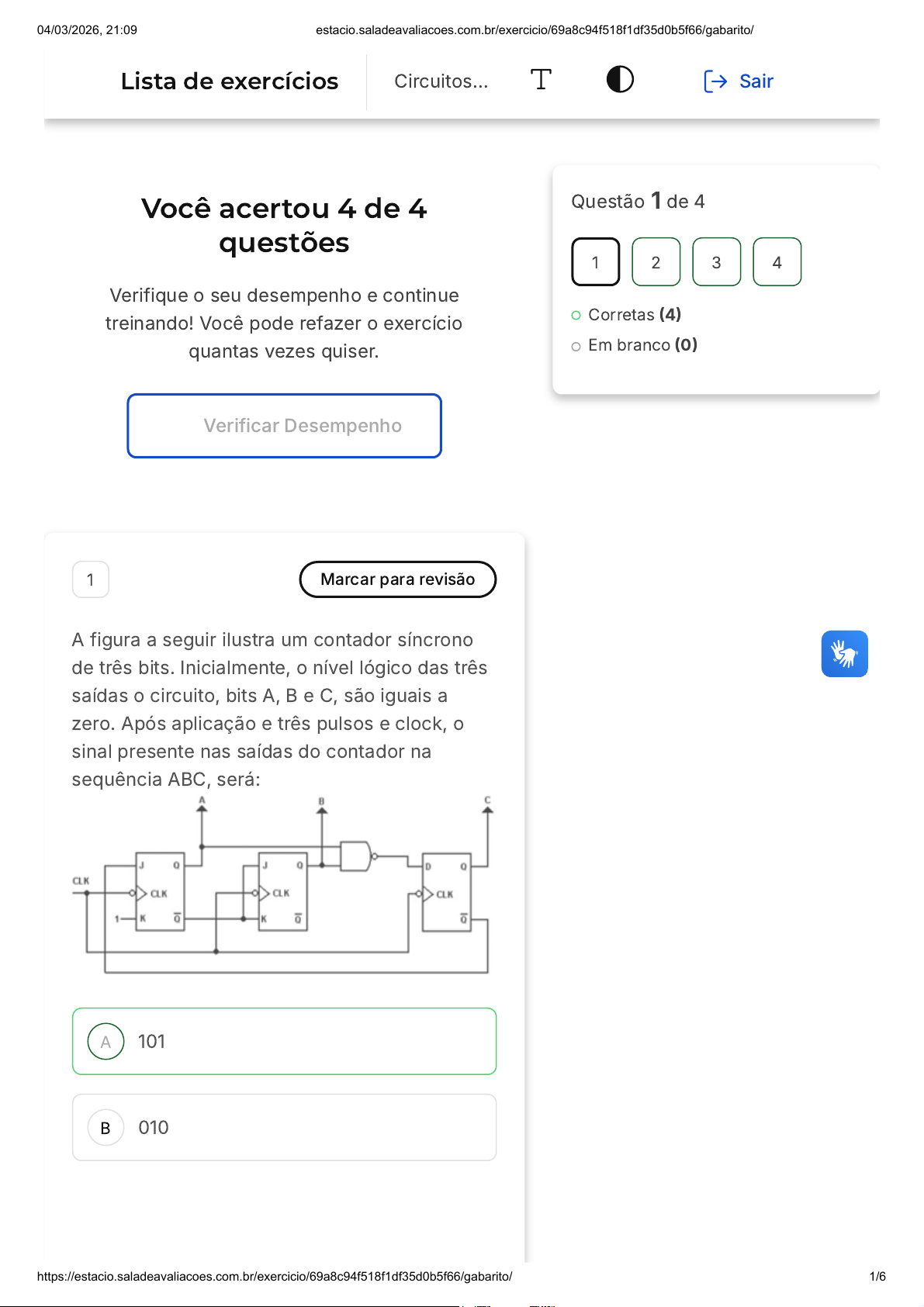

A figura a seguir ilustra um contador síncrono
de três bits. Inicialmente, o nível lógico das três
saídas o circuito, bits A, B e C, são iguais a
zero. Após aplicação e três pulsos e clock, o
sinal presente nas saídas do contador na
sequência ABC, será:
101
010
Questão 1 de 4
Corretas (4)
Em branco (0)
1 2 3 4
Lista de exercícios Circuitos… Sair
04/03/2026, 21:09 estacio.saladeavaliacoes.com.br/exercicio/69a8c94f518f1df35d0b5f66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69a8c94f518f1df35d0b5f66/gabarito/ 1/6
C
D
E
100
110
111
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Resposta correta: 101
2 Marcar para revisão
Contadores são circuitos digitais amplamente
utilizados para a manipulação de dados e são
construídos a partir da ligação de flip-flops em
cascata. A figura a seguir mostra um exemplo
de contador.
Em relação a contadores digitais, considere as
afirmativas a seguir:
I - O contador assíncrono tem um sinal de clock
único externo aplicado a todos os estágios ao
mesmo tempo.
04/03/2026, 21:09 estacio.saladeavaliacoes.com.br/exercicio/69a8c94f518f1df35d0b5f66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69a8c94f518f1df35d0b5f66/gabarito/ 2/6
A
B
C
D
E
II - O valor máximo de contagens que um
contador que utiliza 4 flip-flops pode atingir é
32.
III - É possível fazer a contagem de valores que
não sejam potências de 2 combinando
contadores comuns com portas lógicas
conhecidas.
É(são) correta(s) APENAS a(s) afirmativa(s):
I
II
III
I e II
II e III
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Resposta correta: III
3 Marcar para revisão
Assinale a alternativa correta:
04/03/2026, 21:09 estacio.saladeavaliacoes.com.br/exercicio/69a8c94f518f1df35d0b5f66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69a8c94f518f1df35d0b5f66/gabarito/ 3/6
A
B
C
D
E
O multivibrador monoestável tem um
estado estável, no qual pode
permanecer indefinidamente.
Os flip-flops são multivibradores
monoestáveis.
O multivibrador astável pode ser
utilizado para guardar informação.
Os multivibradores biestáveis se
dividem em regatilháveis e não
regatilháveis.
Os multivibradores biestáveis são
muito utilizados para gerar sinais de
relógio (clock).
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra A. O
multivibrador monoestável, como o próprio
nome sugere, possui apenas um estado
estável. Isso significa que ele pode
permanecer indefinidamente nesse estado
até que um sinal externo o force a mudar
para um estado instável. Após um período
de tempo determinado, ele retorna
automaticamente ao seu estado estável. As
demais alternativas contêm afirmações
04/03/2026, 21:09 estacio.saladeavaliacoes.com.br/exercicio/69a8c94f518f1df35d0b5f66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69a8c94f518f1df35d0b5f66/gabarito/ 4/6
A
B
C
D
E
incorretas ou incompletas sobre os
diferentes tipos de multivibradores.
4 Marcar para revisão
Considerando que os flip-flops da figura
comecem zerados, o número de estados que se
repetem indefinidamente é:
3
4
5
6
8
04/03/2026, 21:09 estacio.saladeavaliacoes.com.br/exercicio/69a8c94f518f1df35d0b5f66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69a8c94f518f1df35d0b5f66/gabarito/ 5/6
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Veja que o controlador possui 3 ligações.
Essas três ligações correspondem aos 3
estados que se repetem indefinidamente.
